Kingmach senzori s vibrirajućom žicom za praćenje stanja konstrukcija

Što vibrirajući žičani senzor mjeri u SHM

Vibrirajući žičani senzor pretvara mehaničku promjenu u promjenu rezonantne frekvencije zategnute žice. Kompatibilno očitavanje pobuđuje žicu, detektira odgovor i primjenjuje koeficijente kalibracije za izračunavanje naprezanja, tlaka, opterećenja ili druge inženjerske vrijednosti. Frekvencija je izmjerena veličina, tako da normalna varijacija otpora kabela ima manji utjecaj na rezultat nego što može imati na signal niske razine otpora ili napona. Kontinuitet kabela, zaštita, zaštita od vlage i kompatibilnost očitavanja i dalje su važni.

Za dublje objašnjenje senzorskog mehanizma pogledajte pregled kako rade mjerači naprezanja vibrirajuće žice . Inženjerska prednost najjača je u sporom, dugotrajnom praćenju gdje su stabilnost i dugi kabelski putovi važniji od visokofrekventnog dinamičkog odziva. Senzor s vibrirajućom žicom nije automatski pravi izbor za brze vibracije, velika globalna kretanja ili geometriju koja zahtijeva fleksibilnu, vučnu žicu, optičku ili satelitsku stazu mjerenja.

Terminološka provjera prije RFQ-a

Nemojte koristiti "vibrirajuću žicu" kao generički naziv za svaki instrument frekvencijskog izlaza ili digitalnog pomaka. Kingmachovi modeli JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT i JMDL-32XXAT koriste principe induktivne frekvencijske modulacije. JMDL-52XXADT koristi dvije spojene induktivne zavojnice, JMLS-22XXADT koristi mehanizam žičane užadi s pretvorbom otpora i digitalnom komunikacijom, a JMBD-1050 koristi GNSS pozicioniranje. Ispravna terminologija sprječava neusklađene kanale očitanja, pretpostavke o ožičenju i postupke kalibracije.

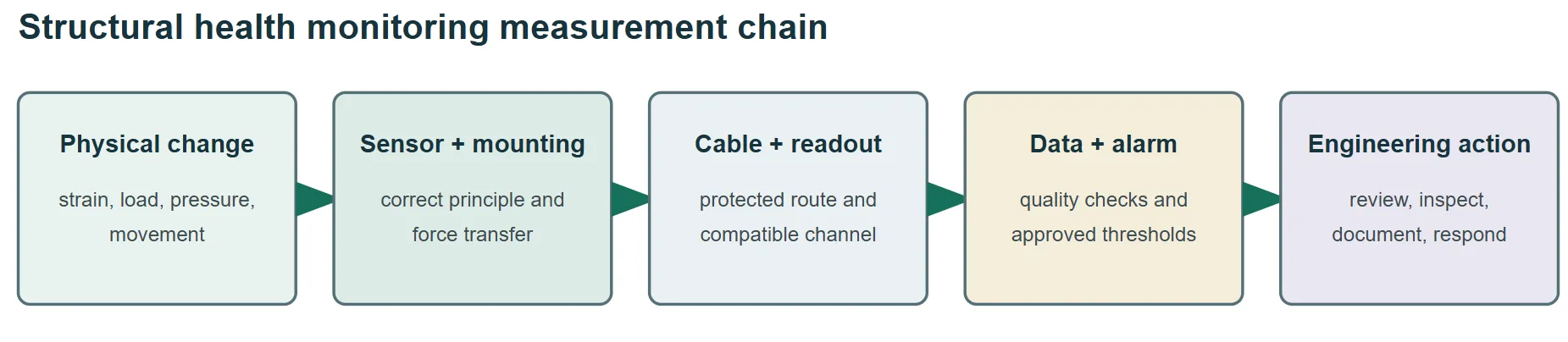

Izgradite mjerni lanac prije odabira modela

Senzor je jedan sloj SHM sustava. Mjerna točka, hardver za montažu, zaštićena kabelska ruta, očitavanje ili zapisnik, komunikacijska veza, softver, pragovi alarma i postupak odgovora moraju raditi kao jedan lanac. Vrlo stabilan senzor ne može ispraviti nestabilno sidro, oštećeni kabel, nekompatibilni kanal, loše tumačenje temperature ili prag alarma koji nema inženjersku osnovu.



• Definirajte inženjersko pitanje i fizičku varijablu prije odabira obitelji senzora.
• Potvrdite da raspon, razlučivost, ponovljivost, temperaturno ponašanje i brzina uzorkovanja podržavaju odluku o alarmu.
• Navedite montažu, zaštitu kabela, uzemljenje, zaštitu od prenapona, kanale za očitavanje, komunikaciju, pohranu podataka i pristup održavanju.
• Dodijelite odgovornost za osnovna očitanja, odobrenje praga, pregled alarma, inspekciju i zadržavanje podataka.

Kriteriji odabira koji pripadaju ponudi

Osam opcija za praćenje kretanja i gdje odgovaraju

Sljedećih osam opcija pojavljuje se u Kingmachu raspon pretvornika pomaka . Oni rješavaju različita pitanja kretanja unutar SHM-a, ali nisu osam verzija jednog vibrirajućeg žičanog senzora. Usporedite princip senzora, putanju mjerenja, način instalacije, izlaz i zahtjeve za održavanjem prije nego što modele tretirate kao zamjene.

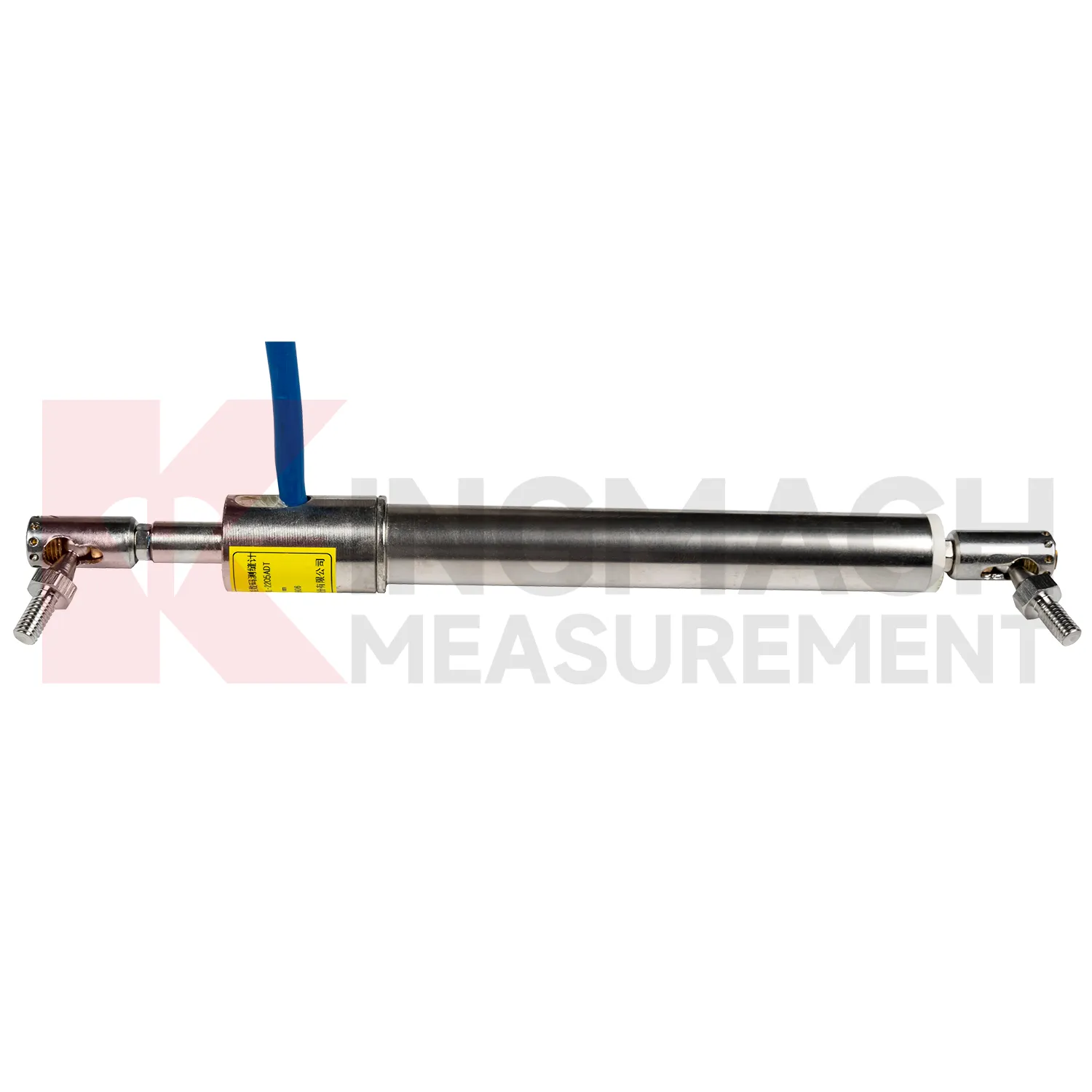

1. Pametni mjerač pukotina: JMDL-22XXAT

Koristite JMDL-22XXAT Pametni mjerač pukotina kada je inženjerska varijabla promjena širine preko pukotine, spoja ili dilatacijskog spoja. Opcije standardnog raspona omogućuju kupcu da uskladi očekivano kretanje umjesto prihvaćanja jednog generičkog putovanja. Montažna geometrija mora prenijeti otvor izravno u mjerač dok drži sidra izvan oštećenog ili labavog materijala. Nulto očitanje treba zabilježiti s temperaturom, uvjetima instalacije i relevantnom referencom crteža.

Projekt Egongyan Rail-only Bridge koristio je pametne mjerače pukotina unutar šireg sustava nadzora mosta, pokazujući zašto se podaci o pukotinama trebaju tumačiti mjerenjima opterećenja, progiba, deformacije i okoliša. Uobičajena pogreška je odabir najmanjeg raspona za prividnu preciznost bez dopuštanja sezonskog kretanja ili pomaka instalacije. Drugi je montaža preko nepravilne pukotine bez definiranja osi kretanja. Zatražite točan raspon, točnost, opciju temperature, duljinu kabela, pribor za montažu, zapis kalibracije i kompatibilno očitavanje. Definirajte tko može resetirati nulu i kako će se resetiranje bilježiti u povijesti praćenja.

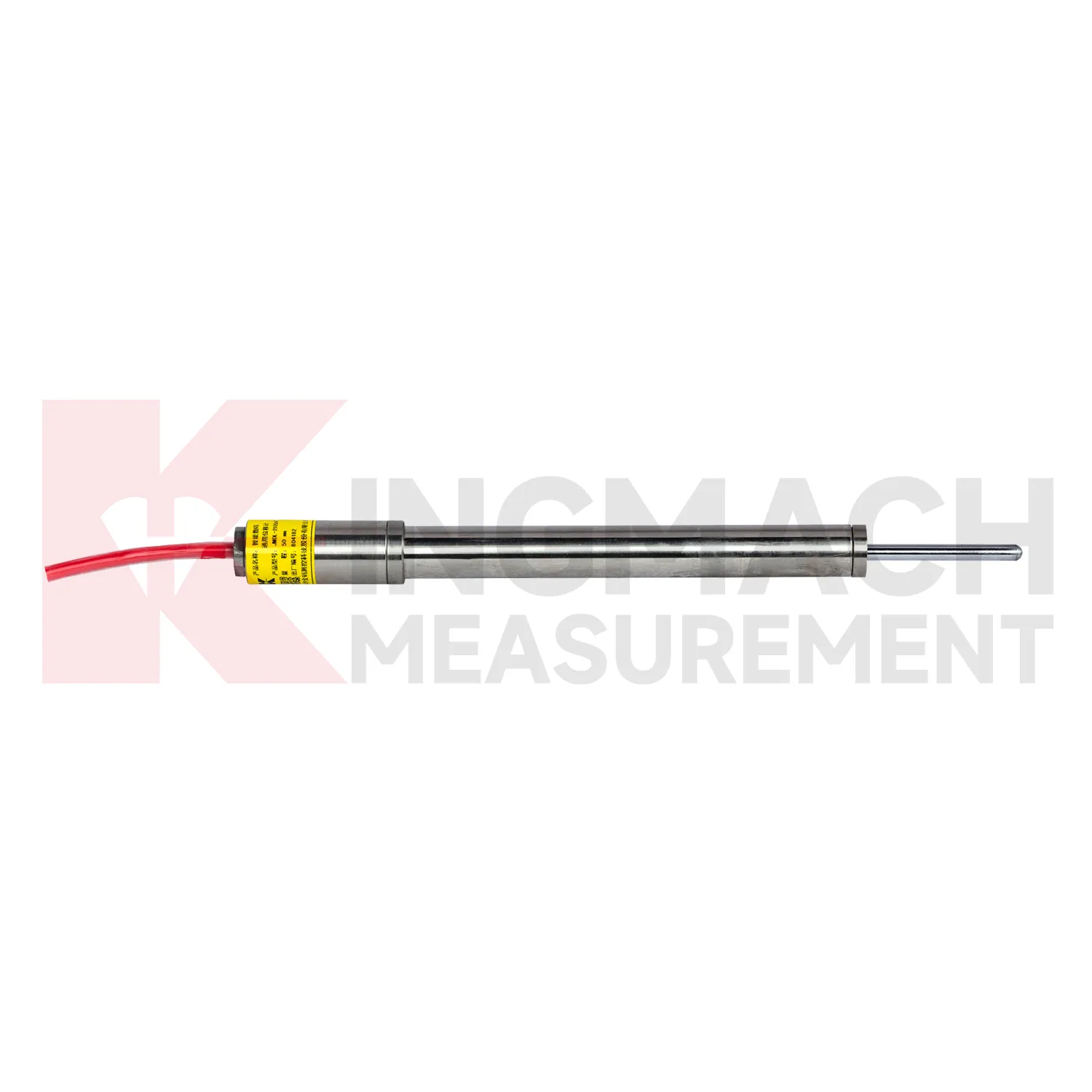

2. Mjerač pomaka opće namjene: JMDL-21XXAT

The JMDL-21XXAT Mjerač pomaka opće namjene odgovara izravnom relativnom kretanju između dviju strukturnih komponenti kada je smjer mjerenja jasan. Tipični zadaci uključuju pomicanje dilatacijske spojnice, pomicanje lokalnog nosača i relativno pomicanje preko definiranog sučelja. Njegova arhitektura induktivne frekvencijske modulacije i digitalne funkcije čine ga drugačijom tehnologijom od konvencionalnog vibrirajućeg žičanog senzora, iako je frekvencija uključena u unutarnji proces mjerenja.

Prije naručivanja nacrtajte fiksnu točku, pokretnu točku, očekivani smjer, početno proširenje i punu omotnicu kretanja. Provjerite može li rotacija ili poprečno pomicanje bočno opteretiti šipku ili nosač. Uobičajena pogreška je tretiranje mjerača opće namjene kao univerzalnog odgovora kada je putanja kretanja zakrivljena, preduga, nedostupna ili se odnosi na nestabilan materijal. U tim slučajevima, fleksibilna, žičana, metoda s više točaka, temeljna, optička ili GNSS metoda može odgovoriti na pitanje pouzdanije. Zahtijevati montažni crtež s dimenzijama i provjeriti instalirani početni položaj prije nego što se prihvati osnovno očitanje.

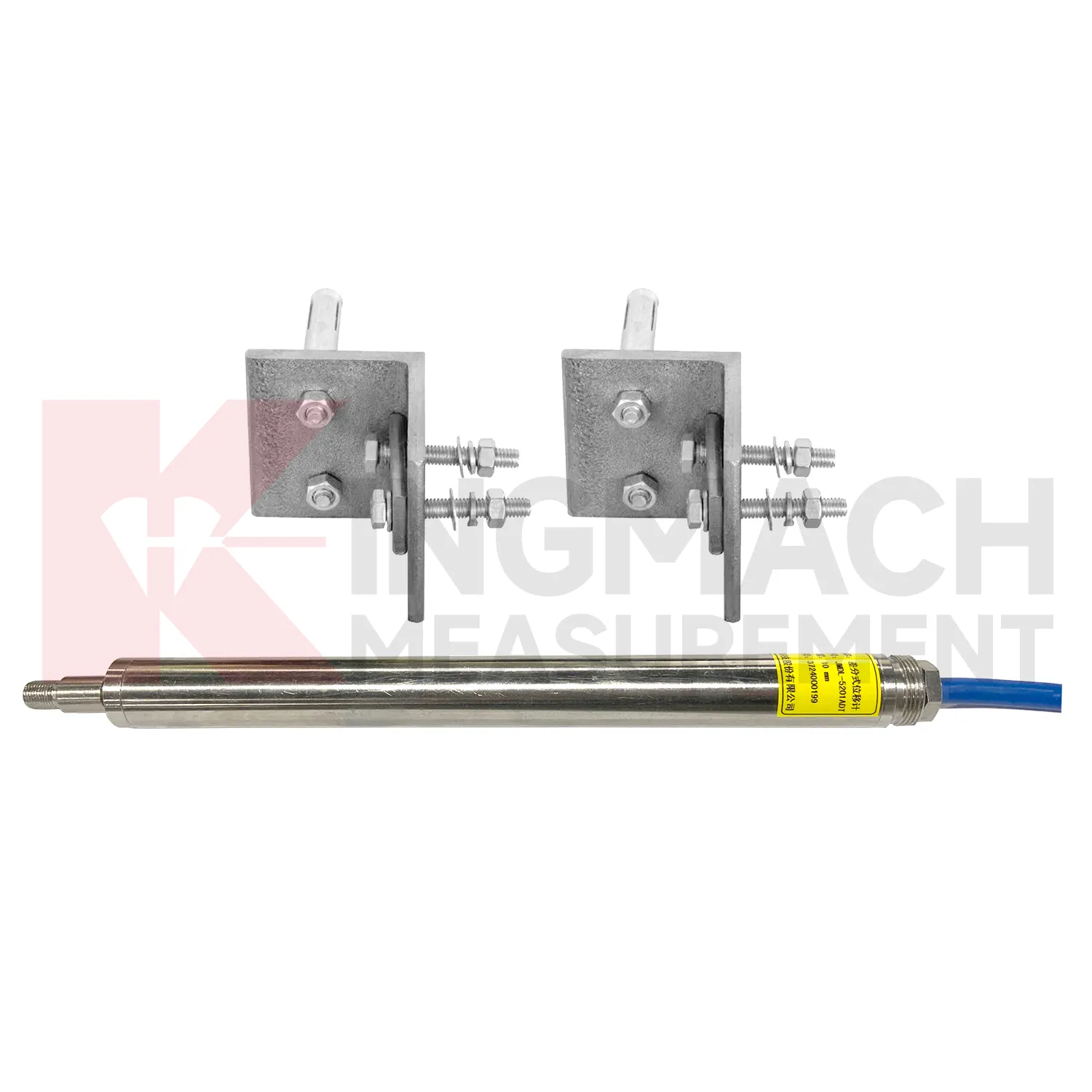

3. Mjerač diferencijalnog pomaka: JMDL-52XXADT

Odaberite JMDL-52XXADT Mjerač diferencijalnog pomaka kada odluka ovisi o razlici kretanja između dviju točaka, kao što je relativno kretanje preko zgloba, segmenta ili sučelja. Dvije spregnute induktivne zavojnice reagiraju u suprotnim smjerovima dok se šipka pomiče. Diferencijalni izračun namijenjen je smanjenju uobičajenog utjecaja na okoliš, uključujući učinke povezane s temperaturom. Ovaj princip rada ne smije se opisati kao vibrirajuća žica.

Referentne točke su dio mjerenja. Ako se bilo koje sidro pomiče neovisno, izlaz može biti točan za instaliranu geometriju, ali pogrešan za inženjersku interpretaciju. Uključite krutost nosača, poravnanje, početni položaj, toplinsko pomicanje, pristup i zaštitu kabela u instalacijski crtež. Uobičajena pogreška je korištenje diferencijalnog mjerača kada projekt zapravo treba apsolutnu poziciju ili dugo putovanje. Potvrdite referentni okvir i očekivanu konvenciju znakova prije definiranja alarma. Tijekom puštanja u pogon primijenite kontrolirano kretanje u oba smjera i provjerite mapiranje znaka, povratka i kanala.

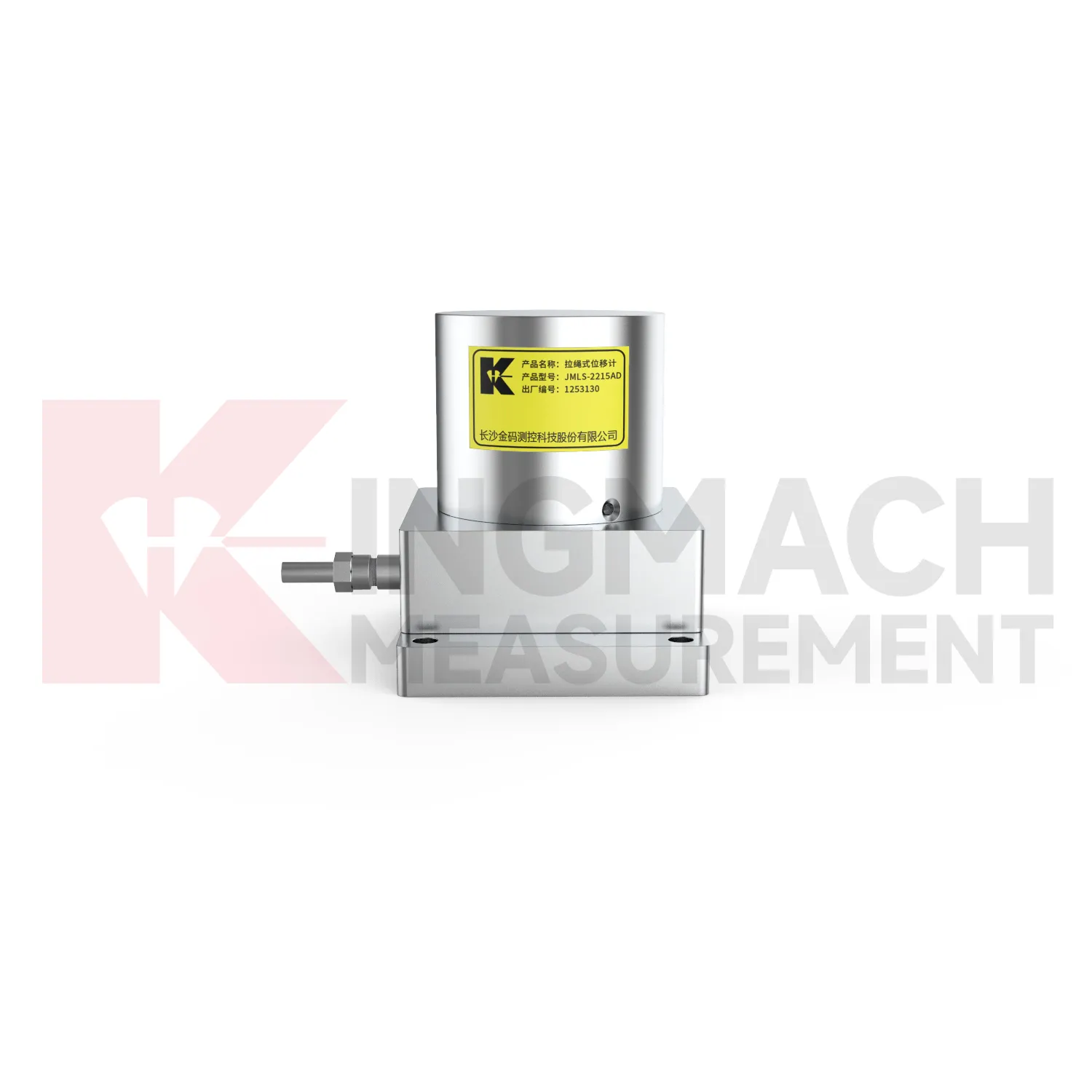

4. Senzor pomaka žičane užadi: JMLS-22XXADT

The JMLS-22XXADT Senzor pomaka žičane užadi pretvara produljenje ili uvlačenje kabela kroz kalem i rotacijski senzorski mehanizam. Korisno je kada je hod veći ili kruta mjerna šipka ne može slijediti dostupnu putanju. RS485 komunikacija može pojednostaviti povezivanje s kompatibilnim sustavom akvizicije, ali ruta mehaničkog kabela ostaje dominantan problem instalacije.

• Držite kabel poravnat s namjeravanim kretanjem i zaštitite ga od abrazije, zapinjanja, leda, krhotina i slučajnog udara.
• Provjerite silu uvlačenja, čvrstoću sidra, upotrebljiv hod, geometriju savijanja, brtvljenje kućišta, postavke protokola i pristup radi pregleda.
• Ne koristite puni nazivni hod kao projektirano kretanje; pričuvna instalacija i margina ekstremnih događaja.

Česta pogreška je fokusiranje na elektroničku rezoluciju uz ignoriranje kabelske mehanike. Loše poravnanje ili nezaštićena ruta mogu dovesti do trenja, labavosti ili oštećenja koja nijedan digitalni izlaz ne može ispraviti. Potvrdite smjer povlačenja i ponašanje uvlačenja kroz puni očekivani hod prije nego što se zaštitno kućište zatvori.

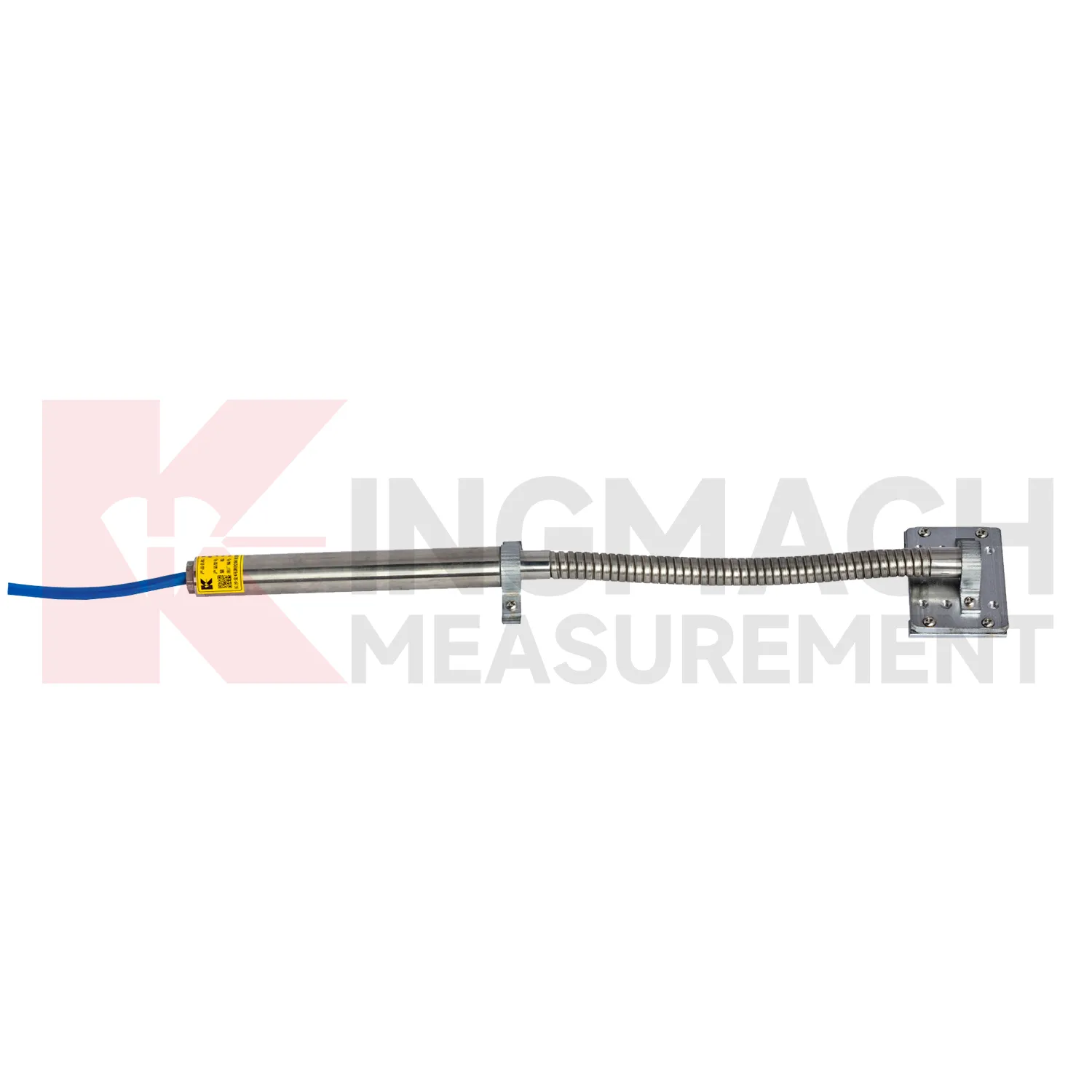

5. Fleksibilni mjerač pomaka: JMDL-24XXAT

Koristite JMDL-24XXAT Fleksibilni mjerač pomaka kada se osjetilni element mora deformirati s geomrežom ili drugom ugrađenom armaturom, a ne obuhvatiti čisti ravan razmak. Fleksibilni produžetak prati kretanje materijala, dok unutarnja induktivna frekvencijska modulacija senzora izbjegava klizni kontakt između šipke i zavojnice. Ovo čini model relevantnim za primjene ojačanog tla, podloge, kosina i temelja gdje bi kruta površinska mjera iskrivila putanju mjerenja.

Planiranje instalacije trebalo bi obuhvatiti orijentaciju senzora, pričvršćenje na armaturu, zaštitu tijekom postavljanja ispune, izlaz kabela, opterećenja sabijanja, početno očitavanje i odnos između izmjerenog produljenja i inženjerske deformacije. Uobičajena pogreška je tretiranje savitljive šipke kao mehanički neuništive. Građevinska oprema, oštri zavoji, loše pričvršćenje ili nekontrolirano postavljanje ispune mogu oštetiti sklop ili ga odvojiti od materijala. Zahtijevati izjavu o metodi ugradnje i inspekciju točke zadržavanja prije zakopavanja. Fotografirajte priključak i trasu kabela tako da kasniji pregledi podataka mogu potvrditi instaliranu geometriju.

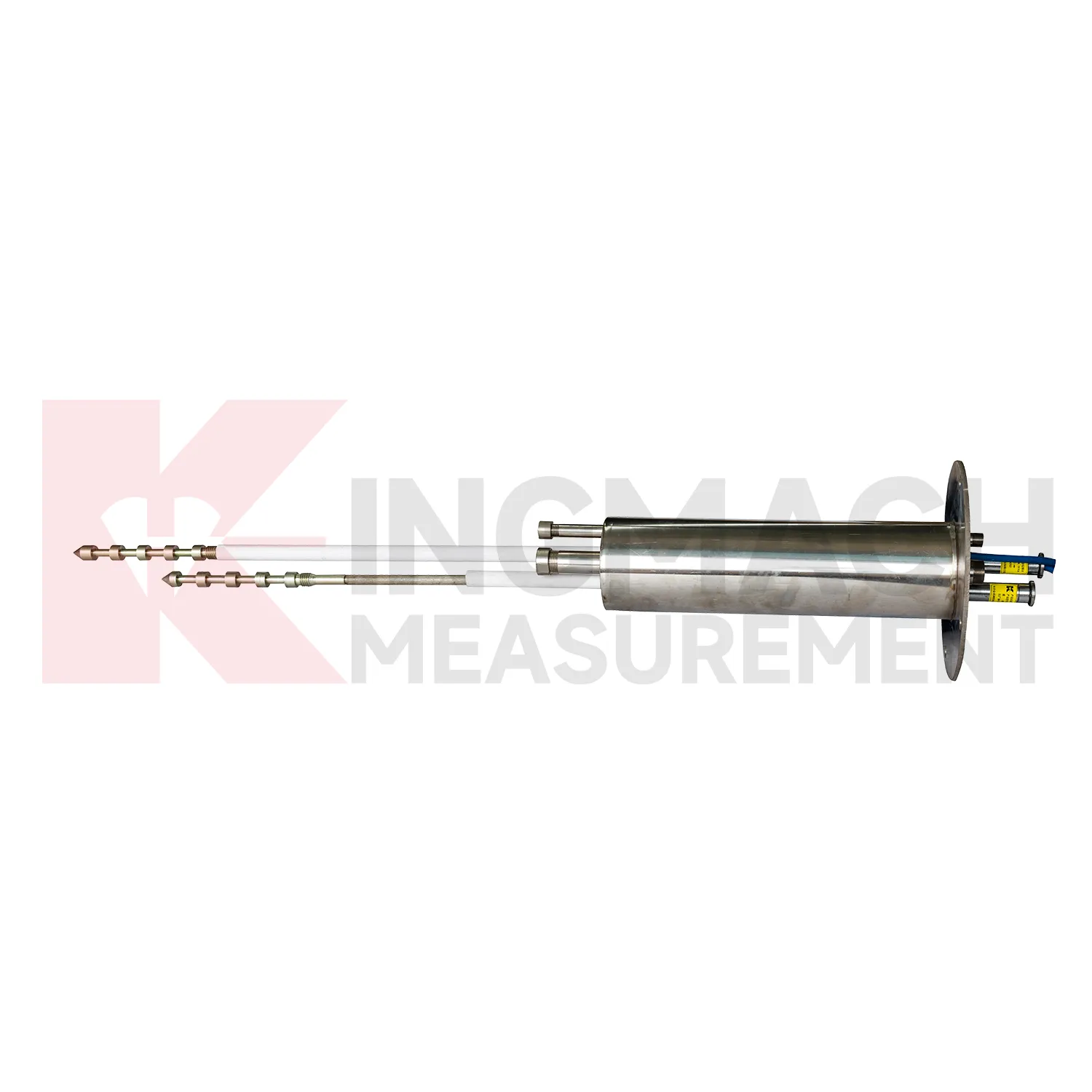

6. Mjerač pomaka u više točaka: JMDL-31XXAT

The JMDL-31XXAT Mjerač pomaka u više točaka odvaja kretanje na nekoliko dubina u okolnim stijenama, padinama, temeljnim jamama ili tlu tunela. Sidra postavljena na različitim dubinama povezuju se preko šipki i zaštitnih cijevi s pojedinačnim mjeračima pomaka. Usporedba točaka pomaže inženjeru razlikovati pliću deformaciju od dubljeg pomaka. Ovo je informativnije od jednog površinskog očitavanja kada lokacija aktivne zone nije sigurna.

Projektantski tim treba specificirati dubinu i promjer bušotine, raspored od tri do pet točaka, dubine sidra, geologiju, injektiranje, duljine šipki, zaštitu glave, usmjeravanje kabela, redoslijed instalacije i osnovni postupak. Uobičajena pogreška je odabir jednakog razmaka točaka bez pozivanja na slojeve, diskontinuitete, faze iskopavanja ili predviđenu zonu smicanja. Drugi rizik je dopuštanje ugradnje žbuke ili šipke da stvori nenamjerno spajanje između točaka. Tretirajte projekt bušotine i zapis o ugradnji kao dio specifikacije instrumenta. Zahtijevati konačni raspored dubine i identifikaciju instalirane točke kako bi odgovarali karti kanala logera.

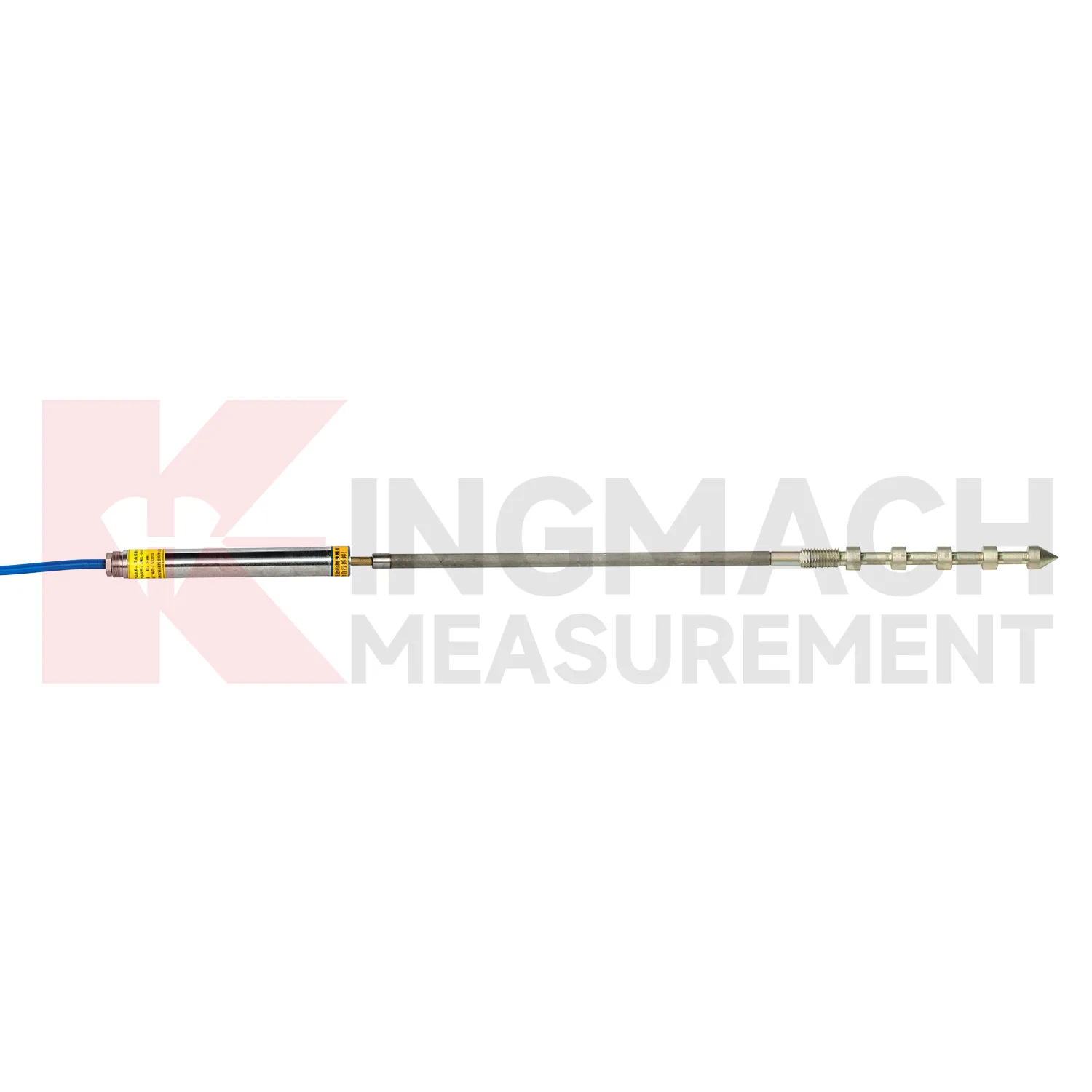

7. Mjerač pomaka temeljne stijene u jednoj točki: JMDL-32XXAT

The JMDL-32XXAT Mjerač pomaka temeljne stijene u jednoj točki mjeri kretanje između površinske ili strukturalne reference i jednog dubokog sidra. Pogodan je za deformaciju stijena u tunelu, pomicanje temelja brane, pomicanje nagiba ili primjene temeljne jame kada inženjer može identificirati značajnu stabilnu referentnu dubinu. Instrument kombinira senzor pomaka, šipku, sidro, zaštitnu cijev i sklop glave, tako da dizajn bušotine i sidra izravno utječu na rezultat.

Nemojte pretpostavljati da dublje automatski znači stabilno. Pregledajte geologiju, vremenske uvjete, spojeve, podzemne vode, utjecaj iskopa i očekivanu zonu deformacije prije odabira dubine sidra. Jedna točka ne može pokazati kako je kretanje raspoređeno iznad sidra; koristite sustav s više točaka kada je potrebno dubinsko profiliranje. Najčešća pogreška je nazivanje dubokog sidra "bedrock" bez dokumentiranja zašto je to prihvatljiva referenca. Uključite zapise bušotine, zapise o injektiranju, ugrađenu duljinu i očitanja osnovne linije u dokumente o prihvaćanju. Ako je referentna stabilnost i dalje neizvjesna, dodajte neovisno istraživanje ili drugu mjernu točku za provjeru.

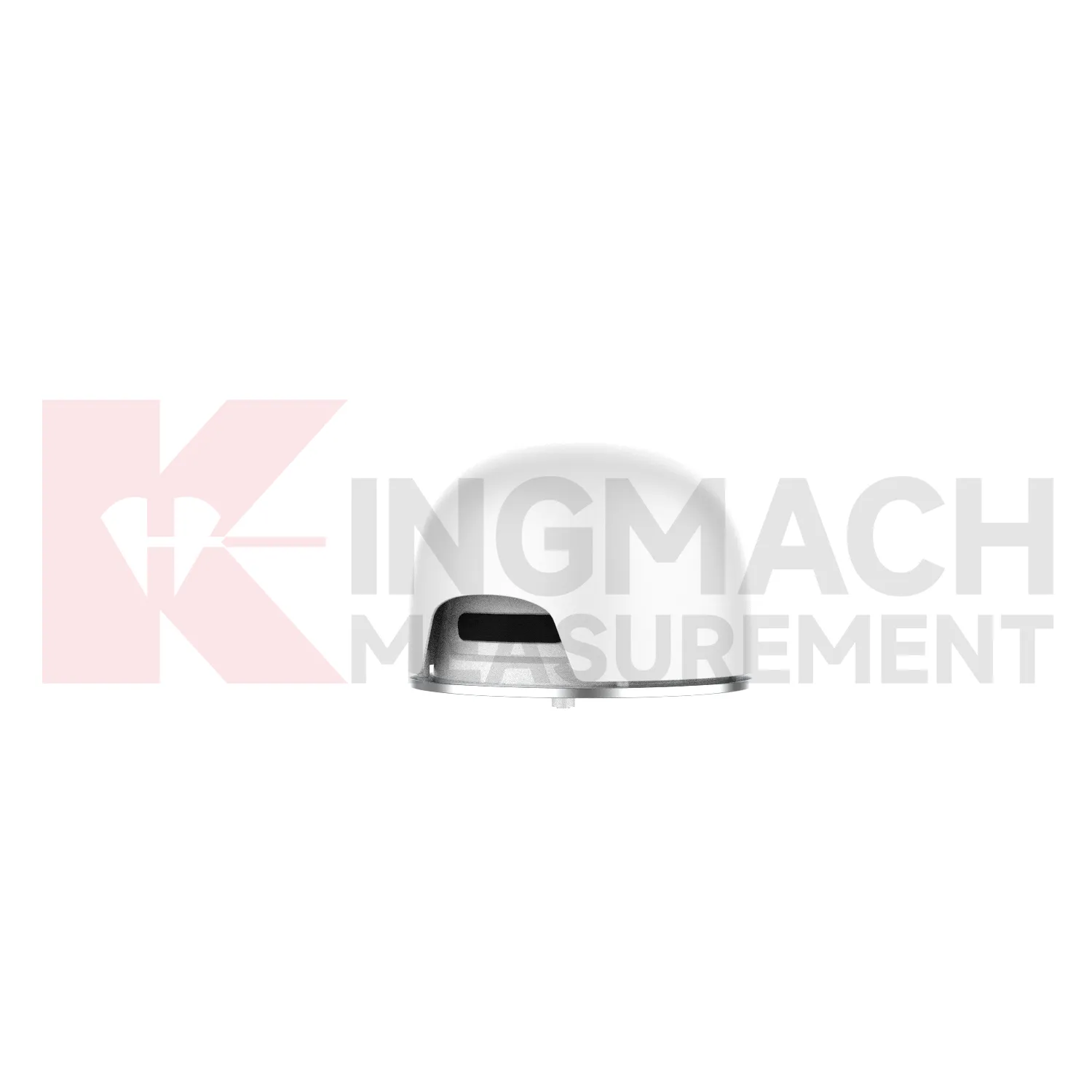

8. GNSS praćenje pomaka: JMBD-1050

Koristite JMBD-1050 GNSS nadzorni uređaj za horizontalne i vertikalne promjene položaja preko otvorenih mostova, padina, brana, rudnika, željeznica ili velikih građevina. GNSS mjeri globalni položaj, a ne lokalno otvaranje pukotine ili kretanje šipke. Sustav zahtijeva odgovarajuću arhitekturu pozicioniranja, postavljanje spomenika, napajanje, komunikaciju i metodu obrade podataka. Može pokriti skale kretanja i udaljenosti koje su nepraktične za lokalni kontaktni senzor.

Prije nabave pregledajte vidljivost satelita, rizik od višestaza, lokaciju antene, referentnu ili korekcijsku metodu, koordinatni sustav, interval uzorkovanja, autonomiju napajanja, komunikacijsku pokrivenost, zaštitu od munje i kako će se vektori pomaka filtrirati i alarmirati. Uobičajena je pogreška instaliranje GNSS-a u blizini reflektirajućih struktura ili zaklona neba i očekivanje iste kvalitete podataka kao na otvorenom mjestu. GNSS i lokalni senzori često rade zajedno: GNSS prati globalno kretanje, dok mjerači pukotina ili duboki instrumenti identificiraju lokalne mehanizme deformacije. Uključite pregled neba i pregled komunikacija u plan prihvaćanja prije instalacije.

Potvrđeni projektni dokazi i ono što bi kupci trebali naučiti

Reference imenovanih projekata korisne su samo kada pojašnjavaju opseg sustava. Tri potvrđena slučaja u nastavku pokazuju višesenzorski nadzor, a ne tvrdnju o uspjehu jednog modela. Upotrijebite ih za oblikovanje varijabli, arhitekture akvizicije i rizika na terenu koji pripadaju Zahtjevu za ponudu projekta.

Most: Egongyan željeznički most

The Projekt nadzora samo željezničkog mosta Egongyan u Chongqingu kombinira pametne mjerače pukotina s instrumentima za mjerenje sile, otklona, ​​naprezanja, vibracija i okoliša. Za nabavu to znači da se od mjerača pukotina ne bi trebalo tražiti da objasni svaki strukturni odgovor. Definirajte kako će temperatura, ponašanje povezano s prometom, sila kabela, deformacija i trendovi pukotina biti vremenski usklađeni i pregledani.

Tunel: brza cesta Yuping-Panzhou

The Projekt praćenja brze ceste Yuping-Panzhou u Guizhou slijeganje pokrivenog tunela, konvergencija, pukotine i strukturna deformacija. Mješavina opreme uključivala je pametno mjerenje pukotina i lasersko mjerenje pomaka, hidrostatske senzore razine i instrumente za naprezanje vibrirajuće žice. Lekcija je precizno označavanje: projekt može koristiti senzore s vibrirajućom žicom, a da svaki kanal pomaka nije vibrirajuća žica.

Nagib: brza cesta Jiwei u Shandongu

The Projekt praćenja nagiba brze ceste Jiwei kombinirane funkcije dubokog pomaka, padalina, razine podzemne vode i zvučnog i svjetlosnog alarma. Projekt 2024. pokazuje zašto je podacima o deformacijama potreban okidač i kontekst stanja na lokaciji. Zahtjev za ponudu nagiba trebao bi povezati dubinu kretanja, interval padalina, reakciju podzemne vode, komunikacije, napajanje, alarmnu logiku i odgovornost inspekcije.

Projekti brana zahtijevaju istu disciplinu sustava

Za branu definirajte odnosi li se odluka na otvaranje pukotine, pomicanje spojeva, deformaciju temelja, porni tlak, razinu vode, slijeganje, izdizanje ili globalni pomak. A sustav nadzora brane obično kombinira nekoliko obitelji senzora i mjerenja okoliša. Navedite referentne točke, galerije ili rute kabela, vodonepropusnost, zaštitu od prenapona, redundanciju akvizicije, inspekcijski pristup, vlasništvo nad pragom i kako će se očitanja uspoređivati ​​s razinom i temperaturom rezervoara.

Bilježenje podataka, daljinski nadzor i video proizvoda

Dugoročnom SHM-u obično je potrebno automatsko prikupljanje, dok ručna očitanja ostaju korisna za puštanje u rad, osnovne provjere, rješavanje problema i male projekte. Uskladite svaki kanal s principom senzora i izlazom. Isplanirajte očitavanje ili zapisivač podataka , instrumentacijski kabel , komunikacije i softver za vizualizaciju prije nego što se izda narudžba senzora.

Logika alarma trebala bi odvojiti provjere kvalitete podataka od strukturnih pragova. Podaci koji nedostaju, ravne linije, nagli koraci nakon održavanja, nemoguća temperaturna reakcija i neslaganje između povezanih kanala mogu ukazivati ​​na problem mjerenja. Strukturalna upozorenja trebaju koristiti projektno odobrene pragove, pravila postojanosti, kontakte za eskalaciju i odgovor inspekcije. Pohranite neobrađena očitanja, inženjerske vrijednosti, verzije kalibracije, događaje održavanja i promjene praga kako bi kasniji recenzenti mogli rekonstruirati odluku.

Video prikazuje JMZX-215HAT/HB/HA ugrađeni vibrirajući žičani mjerač napetosti , pravi instrument s vibrirajućom žicom koji se koristi za ugrađeno praćenje naprezanja. Koristite ga za razlikovanje vibrirajućeg žičanog senzorskog elementa od gore opisanih induktivnih tehnologija, tehnologija žičane užadi ili GNSS pomaka. Za pripremu terena, uparite pregled proizvoda s vodič za postavljanje mjerača naprezanja vibrirajuće žice .

Nabava i komercijalni uvjeti

Usporedite konfigurirani trošak sustava umjesto jedinične cijene senzora. Ponuda treba odvojiti senzore, duljine kabela, hardver za montažu, kanale za očitavanje ili zapisnik, kućišta, napajanje, komunikacije, softver, dokumente o kalibraciji, puštanje u rad, obuku, rezervne dijelove, pakiranje, prijevoz i poreze. To otkriva stvara li niža cijena senzora veće troškove integracije, instalacije ili održavanja.

Trenutačni komercijalni uvjeti za navedene Kingmach modele zapremnine koriste minimalnu količinu narudžbe jednog komada, cijene po dogovoru, T/T unaprijed i isporuku unutar 30 dana nakon pune uplate. Tretirajte ih kao uvjete u fazi ponude, a ne kao trajno obećanje. Zatražite proforma fakturu da potvrdi sufiks modela, količinu, jediničnu i ukupnu cijenu, Incoterm, pakiranje, rok plaćanja, vrijeme isporuke, način dostave, jamstvo, opseg kalibracije, dostupnost rezervnih dijelova i jezik dokumenta.

Pregled životnog ciklusa trebao bi uključivati ​​instalacijski rad, ograničenja pristupa, provjere kalibracije, zamjenu kabela, proširenje logera, naknade za komunikaciju, rad softvera, planirane inspekcije i troškove hitnog posjeta lokaciji. Za ukopane ili udaljene senzore, zamjenski pristup može premašiti izvornu nabavnu cijenu. Dogovorite se o tvorničkoj dokumentaciji i provjerama prije otpreme prije plaćanja tako da detalji o modelu, kanalu, kabelu ili protokolu koji nedostaju ne isplivaju na površinu tijekom puštanja u rad.

Kontrolni popis zahtjeva za ponudu za paket senzora SHM

Mjerenje i struktura

• Vrsta strukture, mjesto praćenja, crteži, fotografije i fizička varijabla koja se mjeri.
• Očekivane normalne i ekstremne vrijednosti, potrebna rezolucija, osnova točnosti, alarmni prag, interval uzorkovanja i trajanje praćenja.
• Referentne točke, smjer kretanja, pomak instalacije, temperaturni raspon i povezani kanali potrebni za tumačenje.

Mjesto i instalacija

• Voda, prašina, korozija, vibracije, munje, utjecaj konstrukcije, zahtjevi za bušotinu ili žbuku, pristup i trasa kabela.
• Montažni nosači, tiple, zaštitne cijevi, razvodne kutije, konektori, oklopi, uzemljenje i zaštita od prenapona.
• Izjava o metodi ugradnje, osnovni postupak, točke zadržavanja, očitanja prihvaćanja i zapisi izvedenih radova.

Podaci i komercijalni opseg

• Ručno ili automatsko očitavanje, vrsta kanala, protokol, napajanje, pohrana, prijenos, mapiranje softvera, alarmi i korisničke uloge.
• Podatkovna tablica, kalibracijski koeficijenti, serijska sljedivost, upute za ožičenje i instalaciju, primjenjivi certifikati, jamstvo i podrška.
• Količina, duljina kabela, pribor, rezervni dijelovi, pakiranje, Incoterm, uvjeti plaćanja, vrijeme isporuke, odredište i potrebe puštanja u rad.

Uobičajene pogreške pri kupnji koje povećavaju rizik praćenja

• Pozivanje vibrirajuće žice svakog frekvencijskog izlaza ili digitalnog senzora kretanja bez potvrde senzorskog elementa i kanala za očitavanje.
• Odabir raspona samo od normalnog kretanja i ne ostavljajući dopuštenje za pomak instalacije, sezonsko ponašanje ili vjerodostojan ekstremni događaj.
• Uspoređivanje vrijednosti točnosti bez provjere odnose li se na punu skalu, očitanje, linearnost, ponovljivost ili kompletan instalirani sustav.
• Naručivanje senzora prije finaliziranja sidara, bušotina, trasa kabela, zaštite, kapaciteta zapisivača, komunikacija, napajanja i softverskih oznaka.
• Korištenje jednog lokalnog senzora za tumačenje mehanizma na razini sustava koji također ovisi o opterećenju, temperaturi, tlaku, slijeganju ili globalnom kretanju.
• Odobravanje najniže jedinične cijene bez cijene instalacije, hardvera kanala, dokumentacije, pristupa održavanju, rezervnih dijelova i rizika zamjene.
