GNSS JMBD-1050

Opće informacije o proizvodu

Uvjeti poslovanja proizvoda

Opis

Uvod:

GNSS je automatizirani sustav za pozicioniranje bez nadzora nove generacije za sve vremenske uvjete, razvijen korištenjem sustava na čipu (SoC) visokih performansi i visoke preciznosti, koji podržava višekonstelacijsko i višefrekventno pozicioniranje visoke preciznosti. Kompatibilan je sa signalima kineskog BeiDou navigacijskog satelitskog sustava (BDS B1/B2), američkog GPS-a (L1/L2), ruskog GLONASS-a (L1/L2) i europskog Galilea (E1/E5b). Sastavljen od jedne ili više jedinica za pozicioniranje raspoređenih na nadzornim točkama na inženjerskim projektima, sustav mjeri horizontalne i vertikalne pomake. Ovaj sustav predstavlja automatski sustav za mjerenje pomaka bez posade za sve vremenske prilike.

Princip rada:

1. Princip senzora:

Temeljena na visokoučinkovitim i visokopreciznim SoC čipovima, nova generacija GNSS lokatora podržava multifrekventno visoko precizno pozicioniranje cijelog sustava. To je tehnologija koja prima signale od umjetnih satelita Zemlje s atomskim satnim sustavima za mjerenje vremena i provodi mjerenja u točkama. Pozicioner prima vremensko kodiranje ne manje od četiri satelita, a sam položaj lokatora može se dobiti rješavanjem i može se realizirati dinamičko praćenje.

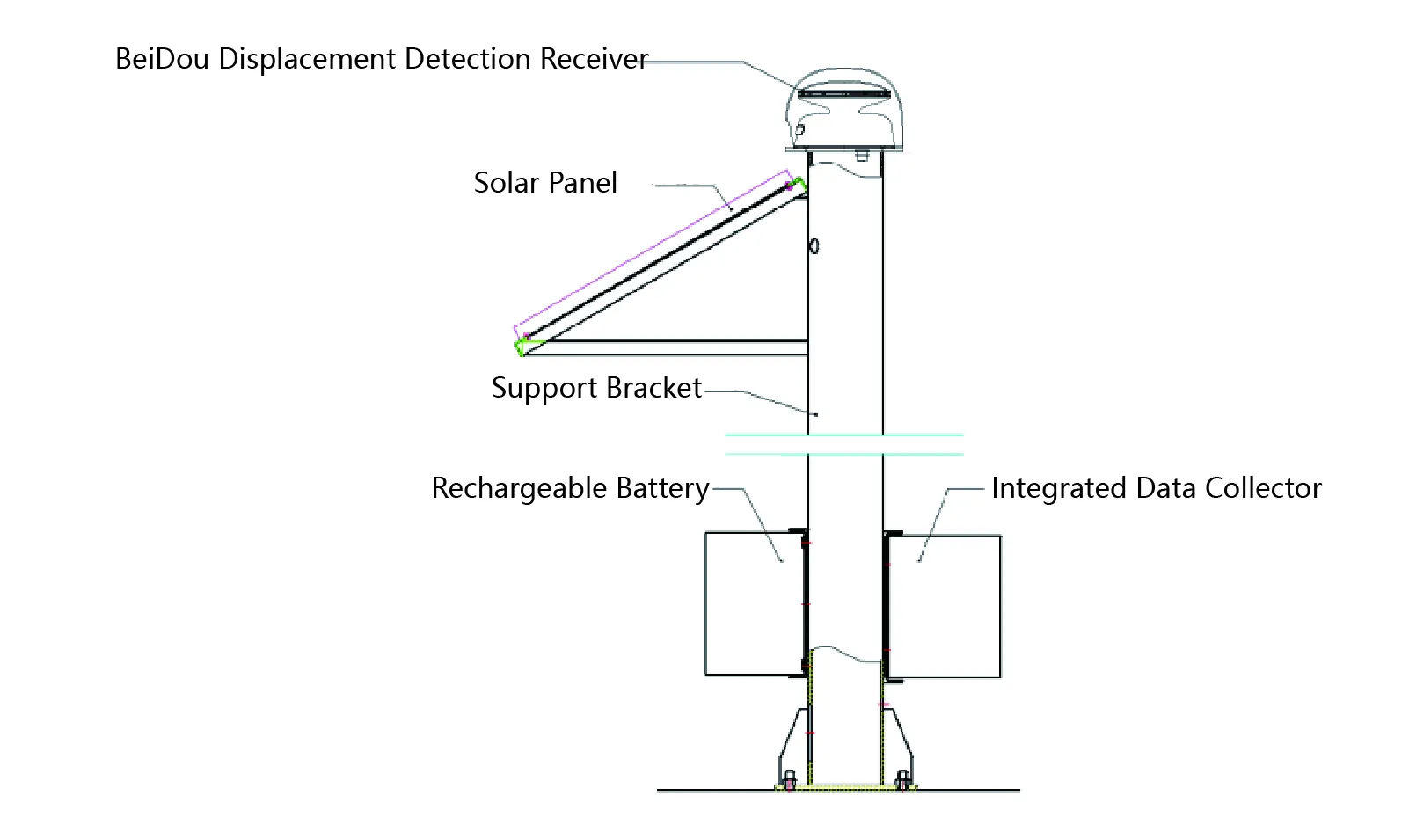

GPS sustav za daljinsko mjerenje pomaka sastoji se od GNSS (puni sustav) lokatora, montažnog nosača, solarnih panela, baterija itd.

2.Princip sustava:

Sustav sastavljen od višestrukih instrumenata za pozicioniranje mjeri njihove vlastite položaje dok obavlja koordinirano diferencijalno izračunavanje kroz međusobno povezivanje, omogućavajući visoko precizna mjerenja relativnog pomaka. U takvim inženjerskim projektima, lokator se može rasporediti jednako s referentnom točkom, ispitnom točkom, dobiva visoko preciznu vrijednost promjene položaja ispitne točke u odnosu na referentnu točku.

Izgled proizvoda:

JMBD-1050 glavna ploča uključuje 3 indikatora i 1 sučelje.

1. Indikator napajanja: svijetli označava da je napajanje priključeno;

Svjetlo indikatora 2.4G: svijetli označava normalnu 4G mrežnu komunikaciju;

3. Svjetlo indikatora GNSS pozicioniranja: svijetli označava uspješno pozicioniranje;

4. Sučelje za napajanje i RS485 komunikacijsko sučelje.

Prijave

Opsežno se primjenjuje u područjima inženjeringa kao što su padine, brze željeznice, mostovi, zgrade, rudnici i brane kako bi se postiglo precizno mjerenje strukturnih relativnih promjena pomaka.

Tehnički podaci
