Senzori razine vode diferencijalnog tlaka za sigurnost brana: objašnjeno 7 inženjerskih prednosti

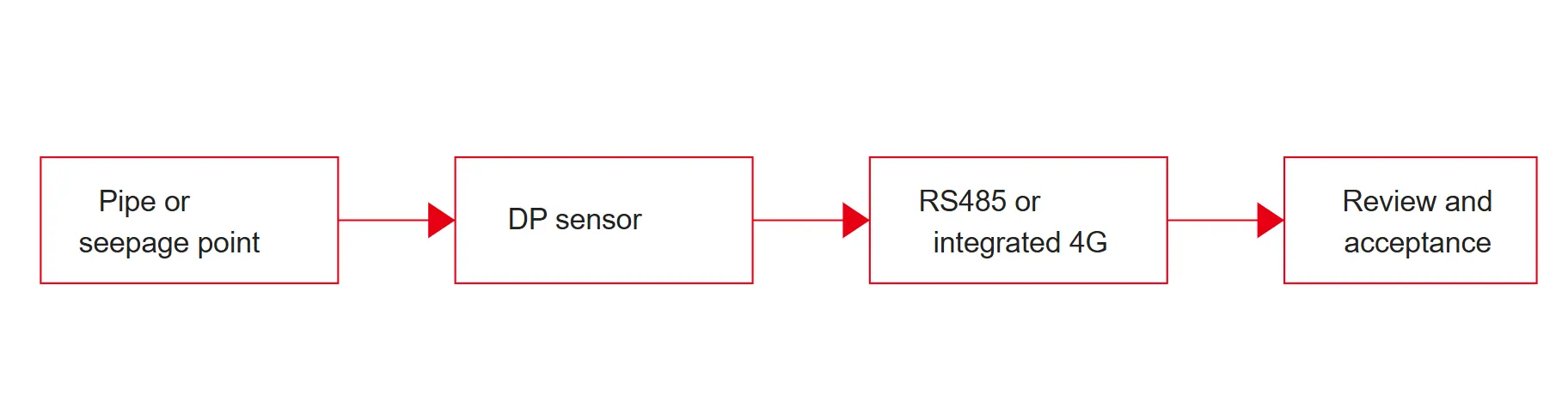

Slika: inženjerska prednost se ostvaruje samo kada su točka, senzor, put podataka i proces pregleda navedeni zajedno.

Prednost 2: Stabilni podaci o trendu za tlak procjeđivanja i tumačenje razine vode

Senzori diferencijalnog tlaka pomažu timovima za brane očitati trendove umjesto izoliranih vrijednosti. To je važno jer curenje i unutarnje ponašanje vode često postaju značajni kroz upornost i odnos, a ne kroz jednu dramatičnu točku. Skroman porast može biti važan ako traje danima, reagira presporo nakon pada akumulacije ili prestane odgovarati ponašanju drenaže u blizini.

Podaci o stabilnom trendu podržavaju bolje tumačenje u tri uobičajene situacije. Prvo, kada bi promjena razine rezervoara trebala proizvesti predvidljivi unutarnji odgovor, ali ne. Drugo, kada se točka praćenja povezana s procjeđivanjem presporo oporavlja nakon padalina ili promjene uvjeta ispuštanja. Treće, kada se jedna točka počne odvajati od obližnjih točaka koje se obično kreću zajedno. Ovo su vrste obrazaca koji vode do detaljnijeg pregleda prije nego što se razvije veći problem.

Milimetarska razlučivost razine vode u liniji JMYC-67XXAD daje mjestu precizniji zapis trenda za rad, dok točnost pune skale od 0,2 posto navedena za taj model pomaže odrediti je li instrument prikladan za dužnost praćenja. Poanta je ne navoditi brojke radi njih samih. Poanta je u tome da fina razlučivost i stabilni izlaz poboljšavaju način na koji se male, ali postojane promjene pregledavaju tijekom vremena.

Prednost 3: Izravna podrška za upozorenja o sigurnosti brana i pravila upozorenja u stvarnom vremenu

Senzor postaje mnogo korisniji kada podržava logiku upozorenja umjesto samo prikupljanja očitanja. Tijek rada upozorenja na brane obično se oslanja na tri skupine pravila: apsolutne pragove, pragove stope promjene i unakrsne provjere u odnosu na povezane kanale praćenja. Senzori razine vode diferencijalnog tlaka pomažu jer se njihov izlaz može unijeti izravno u ovu strukturu pravila putem žičane ili daljinske zbirke podataka.

To je operativno bitno. Porast razine rezervoara tijekom normalnog kontrolnog prozora možda neće zahtijevati radnju. Brzi unutarnji porast u točki koja je povezana s curenjem, osobito kada ne odgovara očekivanom ponašanju drenaže, može zahtijevati provjeru na terenu. Korisnom sustavu upozorenja potrebni su podaci senzora na vrijeme, u dosljednom formatu i na platformi na kojoj se pravilo može pokrenuti bez čekanja na ručno prijenos podataka.

Kingmachov skup proizvoda za brane uključuje JMZX-XXGH akvizicijski modul i a platforma za praćenje koji podržava centralizirano rukovanje podacima i konfiguraciju pravila alarma. Za kupca to znači da se senzor razine vode može pregledati kao dio cjelovitog puta podataka: očitavanje, prikupljanje, prijenos, pohranjivanje, pregled trendova i isporuka upozorenja.

Prednost 4: Fleksibilna implementacija u arhitekturama žičanog RS485 i udaljenog 4G nadzora

Mjesta s branama nemaju sve iste komunikacijske uvjete. Neki već imaju ormare, struju i središnju mrežu zapisivača. Drugi trebaju udaljene točke gdje bi provođenje kabela povećalo troškove na terenu ili usporilo implementaciju. Senzori razine vode diferencijalnog tlaka mogu raditi u oba rasporeda kada model odgovara komunikacijskom planu.

U obitelji JMYC-67, JMYC-67XXAD odgovara žičnoj RS485 arhitekturi, što je korisno kada mjesto već ima stabilnu okosnicu akvizicije i želi izravnu integraciju u središnji modul. The JMYC-67XXAWL kreće drugačijim putem kombinirajući ugrađeni 4G DTU s unutarnjom baterijom. To smanjuje odvojeni terenski komunikacijski hardver i može pomoći na nenadziranim ili široko raspoređenim točkama nadzora.

Ova razlika utječe više od vremena instalacije. Mijenja planiranje održavanja, rezervnu strategiju, rukovanje greškama u komunikaciji i koliko često stranica može realno uzorkovati bez stvaranja opterećenja energijom. Kupac koji uspoređuje ove opcije trebao bi pregledati komunikacijsku rutu i rutu napajanja prije usporedbe cijena, jer te dvije odluke oblikuju doživotno radno opterećenje nadzorne točke.

Prednost 5: Jača dugoročna prikladnost u mokrim, zakopanim i uvjetima na terenu bez nadzora

Oprema za nadzor brana često dugo živi u zahtjevnim uvjetima. Vlažna okruženja, ukopane točke ugradnje i izloženost vremenskim uvjetima stvaraju stalni pritisak na brtve, kabele, kućišta i konektore. Instrument za mjerenje razine vode koji se koristi u ovoj postavci mora ostati čitljiv pod tim uvjetima, a ne samo da izgleda dobro na kratkom pregledu specifikacija.

Ovdje ocjena vodootpornosti, dizajn kabela, način postavljanja i rad s niskim održavanjem postaju praktični faktori pri kupnji. JMYC-67XXAD i JMYC-67XXAWL oba su pozicionirana s IP68 zaštitom, a integrirani AWL model također dodaje stazu postavljanja bez nadzora temeljenu na baterijama s trajanjem baterije povezanim s intervalom uzorkovanja. To izravno utječe na to koliko često udaljena točka treba uslugu.

Za kupca brane, ove pojedinosti treba pretvoriti u pitanja o održavanju. Koliko često točku treba posjećivati? Kako je ventilirani put zaštićen? Kako se nedostajući podaci odvajaju od abnormalnih podataka? Kako se planira promjena baterije prema željenoj učestalosti upozorenja? Ta su pitanja korisnija od ponavljanja dugog popisa parametara bez značenja polja.

Prednost 6: Lakša integracija s pijezometrima, modulima za prikupljanje i softverom za praćenje brana

Praćenje razine vode u brani rijetko se tumači samo. Često se nalazi pored piezometara s vibrirajućom žicom, instrumenata za curenje, senzora deformacije i centraliziranog softvera koji inženjerima pomaže u usporedbi očitanja iz različitih dijelova strukture. Senzori razine vode diferencijalnog tlaka podržavaju ovaj širi pogled kada mogu dijeliti put podataka s drugim instrumentima u sustavu.

U asortimanu Kingmach, JMYC-67 serija je naravno recenzirana pored JMZX-55XXHAT piezometar s vibracijskom žicom , modul za akviziciju JMZX-XXGH i platformu sustava za praćenje. Ta je kombinacija važna jer web mjestu daje bolju priliku za očitavanje razine vode, pornog tlaka i povezanih kanala unutar jednog tijeka pregleda umjesto da ih raspršuje po nepovezanim alatima.

Za timove za nabavu pitanja o integraciji trebaju biti zapisana izravno u Zahtjev za ponudu. Potvrdite format komunikacije, kompatibilnost logera, metodu adresiranja, interval uzorkovanja, odredište alarma i može li softver usporediti točku sa srodnim kanalima. Te stavke određuju hoće li se senzor ponašati kao dio nadzornog sustava ili će ostati izolirani izvor podataka.

Prednost 7: Korisnije odluke kupaca putem mjerljivih podataka i jasnih kriterija Zahtjeva za ponudu

Jedna od najpraktičnijih prednosti senzora razine vode diferencijalnog tlaka je ta što kupcu daje mjerljive kriterije za specifikaciju i prihvaćanje. Umjesto širokog zahtjeva za uređajem za razinu vode, projekt može definirati vrstu točke, raspon, komunikacijski put, uvjete napajanja, izloženost okoliša, interval zapisivanja i očekivani odgovor tehničkim jezikom koji je povezan s planom lokacije.

To dovodi do čišćeg Zahtjeva za ponudu i bolje rasprave s dobavljačima. Kupac može pitati je li senzor namijenjen za ugrađene cijevi ili položaje u otvorenoj vodi, je li izlaz RS485 ili ugrađeni 4G, odgovara li razina zaštite terenskom okruženju i hoće li se očitanje koristiti samo za pregled trenda ili će se izravno povezati s alarmima. Svaki odgovor utječe na pravi model i pravi pristup implementaciji.

Kako odabrati senzor razine vode diferencijalnog tlaka za projekte nadzora brana

Odabir treba započeti s točkom praćenja, a ne s katalogom. Odredite nalazi li se točka unutar ugrađene vodomjerne cijevi, izlaza za rasterećenje tlaka, mjesta za promatranje povezanog s curenjem ili udaljene hidrološke točke. Zatim definirajte kako će podaci putovati, koliko često moraju izvještavati i kakvo će pravilo upozorenja koristiti očitanje.

Zatim, suzite tehničko uklapanje. Domet, razlučivost, točnost, način komunikacije, put napajanja, radna temperatura i razina zaštite su važni, ali samo u odnosu na dužnost na mjestu. 4G integrirani senzor može smanjiti opterećenje polja na udaljenoj točki, dok žičani RS485 model može biti praktičniji na točki koja je već povezana sa središnjim zapisnikom.

Na kraju, pregledajte senzor kao dio cijelog lanca upozorenja. Potvrdite kompatibilnost akvizicije, integraciju platforme, korake puštanja u pogon, osnovne provjere i odgovornosti za održavanje. Snažan izbor senzora nije samo pravi model. To je model koji odgovara točki nadzora, arhitekturi mjesta i procesu alarma koji će tim zapravo koristiti.

Zajedno planirajte točku nadzora, put podataka i pravilo upozorenja

Ako je vašem projektu brane potrebno praćenje razine vode diferencijalnog tlaka, definirajte vrstu točke, komunikacijsku rutu, uvjete napajanja i logiku upozorenja prije odabira modela. To olakšava usporedbu opcija serije JMYC-67 i uklapanje senzora u širi tijek akvizicije i softvera.
