Zašto je praćenje razine vode važno za sigurnost brana

Razina vode jedna je od operativnih varijabli iza planiranja akumulacije, kontrole poplava, pregleda curenja i odluka o upozorenju. Može opisati hidrauličko opterećenje konstrukcije, pokazati ponaša li se rasteretna cijev prema očekivanjima i pomoći u tumačenju promjena podzemne vode ili unutarnjeg tlaka kada se očitava s drugim instrumentima.

Korisni rezultat je usporediva vremenska serija, a ne izolirani broj. Inženjeri mogu usporediti padaline, promjenu rezervoara, odziv drenaže i unutarnje uvjete tijekom vremena kada se datum, interval uzorkovanja i povijest održavanja zadrže s podacima mjerenja. To je osnova za odlučivanje treba li promjena istražiti ili je u skladu s normalnim odgovorom stranice.

Glavni tipovi senzora razine vode za nadzor brana

Senzor treba odgovarati točki mjerenja. Potopljeni senzor tlaka može odgovarati ugrađenoj promatračkoj cijevi ili cijevi za rasterećenje tlaka, dok radar ili ultrazvučno mjerenje može izbjeći kontakt s otvorenom vodenom površinom. Plutajući sustavi, mjehurići i ručni mjerači i dalje su relevantni tamo gdje ih uvjeti na gradilištu ili metoda validacije čine praktičnima.

Ručni mjerači osoblja zaslužuju mjesto u planu praćenja. Oni pružaju vidljivu referencu bez napajanja za puštanje u pogon, periodične provjere i istragu nakon događaja. Definirajte datum, sigurnu pristupnu rutu, interval inspekcije i format zapisa s vremenskim žigom kako bi ova očitanja mogla potvrditi, umjesto zbuniti, tok digitalnih podataka.

Kako rade senzori razine vode diferencijalnog tlaka

Hidrostatski senzor pretvara tlak vode na točki osjeta u vrijednost razine. Kako se stupac vode iznad senzora povećava, tlak raste. Za uronjenu dijafragmu odnos se može izraziti kao Delta P = rho gh, tako da navedena razina ovisi o gustoći tekućine, elevaciji senzora i stabilnoj atmosferskoj referenci.

Za primjene na otvorenom, ventilirani kabel ili unutarnja zračna cijev mogu referencirati mjerenje na atmosferski tlak. To smanjuje rizik od tretiranja barometrijske promjene kao događaja razine vode. To ne uklanja potrebu za disciplinom na terenu: zabilježite nadmorsku visinu senzora i referentni podatak pri puštanju u pogon, održavajte ventilacijski put suhim i otvorenim i usporedite stabilna očitanja s mjerenim ili ručnim referentnim vrijednostima.

Ova metoda mjerenja prikladna je za mnoge brane i hidrološke točke, ali ne treba je birati samo prema oznaci. Kupac mora provjeriti geometriju cijevi, očekivanu visinu, rizik od sedimenta, trasu kabela, pristup održavanju i arhitekturu podataka prije nego potvrdi pristup temeljen na tlaku.

Točnost, razlučivost i raspon: što bi kupci trebali usporediti

Razlučivost je najmanji korak koji uređaj može otkriti ili prikazati. Točnost opisuje koliko je prijavljena vrijednost blizu stvarne vrijednosti pod definiranim uvjetima. Fino povećanje prikaza samo po sebi ne jamči da je prag upozorenja ili dugoročni trend pouzdan; instalacijski pomak, temperaturni odziv, kalibracija i stabilnost referentne točke također su važni.

Odaberite raspon prema maksimalnom vjerodostojnom stupcu vode, a ne samo prema normalnoj radnoj razini. Pregledajte razinu poplave, glavu cijevi, očekivana odstupanja tlaka i posljedicu preopterećenja. Zahtjev za ponudu također treba navesti inženjersku svrhu očitanja, jer se kriteriji prihvaćanja za izvješćivanje o ležištu, praćenje trenda i odgovor na alarm mogu razlikovati.

JMYC-67XXAWL i JMYC-67XXAD: odabir podatkovne arhitekture

Za udaljene akumulacije, hidrologiju ili nenadzirane točke brana, Kingmach JMYC-67XXAWL kombinira senzor diferencijalnog tlaka, ugrađeni 4G DTU i unutarnju bateriju. Njegovi modeli od 10 m, 20 m i 30 m mogu pojednostaviti postavljanje tamo gdje je teško osigurati zaštićenu trasu kabela i lokalno napajanje. Njegova prikladnost i dalje ovisi o mobilnoj pokrivenosti, planiranom intervalu uzorkovanja, pristupu instalaciji i realnom planu servisiranja baterije.

Kingmach JMYC-67XXAD ide putem žične integracije. Njegovo RS485 sučelje i zahtjev za napajanje DC 9-24 V čine ga prikladnim tamo gdje su logger, napajanje, zaštićeni kabelski put i arhitektura prikupljanja već dizajnirani. Njegove varijante od 10 m, 20 m i 30 m trebale bi biti odabrane prema maksimalnom očekivanom padu, a ne prema samom normalnom vodostaju.

Razlika u specifikacijama trebala bi utjecati na inženjersku odluku. AWL model prijavljuje razlučivost od 1 mm i +/-0,1% FS točnost s 4G prijenosom na baterije; AD model prijavljuje razlučivost od 0,1 mm i 0,2% FS točnost s RS485 integracijom. Usporedite te brojke s cijelim lancem mjerenja, uključujući kontrolu datuma, pogrešku instalacije, svrhu alarma i ograničenja održavanja, umjesto odabira samo jednog broja.

Instalacijski čimbenici koji utječu na stvarnu točnost

Ispravno specificirani senzor još uvijek može dati loše projektne podatke kada je instalacija slaba. Koristite stabilnu montažu, dokumentiranu okomitu referencu, zaštićeno usmjeravanje kabela, čist pristup cijevi i zabilježenu nulu ili pomak. U rasteretnoj cijevi ili ugrađenoj cijevi za mjerenje razine vode, dokumentirajte raspored ovjesa i položaj senzora kako bi budući operateri mogli protumačiti promjene nakon održavanja ili zamjene.

Sediment, biološko obraštanje, turbulencija, zarobljeni zrak, naprezanje kabela, izloženost munji i vodeni udar mogu utjecati na mjerenje. Instalacije senzora tlaka trebaju suhe, otvorene ventilacijske putove. Stanice koje rade na baterije trebaju ponovne pokušaje komunikacije i raspored uzorkovanja procijeniti u odnosu na vijek trajanja. RS485 mreže trebaju definirani plan za zaštitu, uzemljenje, zaštitu od prenapona i provjere puštanja u rad.

Tijek rada praćenja brana i provjerene veze na aplikacije

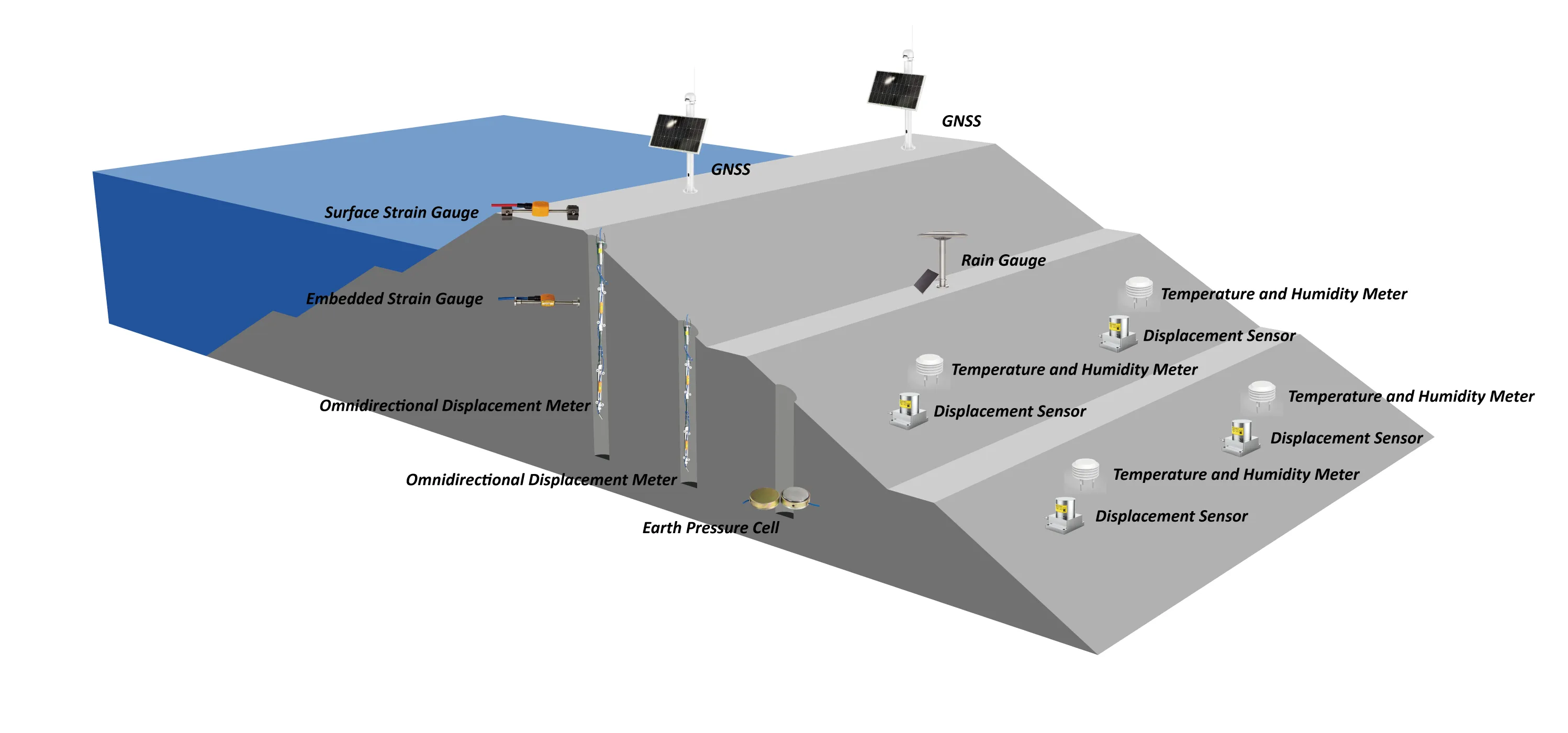

Sustav za nadzor brane obično kombinira više od jednog izlaza senzora. Kanal razine vode postaje korisniji kada se pregleda s podacima o curenju, slijeganju, pomaku, nagibu, oborinama i radnim zapisima. Kingmacha rješenje za nadzor brane opisuje ovaj pristup na razini sustava preko strukturnih, procjednih, hidroloških, okolišnih i promatranja opterećenja.

Za put podataka definirajte gdje se podaci prikupljaju, prenose, pregledavaju i zadržavaju prije odabira senzora. Udaljena točka može zahtijevati integrirani 4G uređaj; žičano mjesto može zahtijevati plan kanala, zapisivač podataka, zaštitno kabliranje i platformu za pregled. Dostupno očitavanja i zapisivači podataka i softver za praćenje pružiti relevantne interne referentne točke za raspravu o Zahtjevu za ponudu.

U ovaj članak nije dodan slučaj izvedbe brane specifičan za lokaciju jer dostavljeni materijal ne potvrđuje jedan za ova dva modela razine vode. Upit o projektu trebao bi umjesto toga pružiti nacrt lokacije, svrhu mjerenja, popis instrumenata i kriterije prihvaćanja kako bi se konfiguracija mogla pregledati u odnosu na stvarnu instalaciju.

Kontrolni popis za odabir za timove za nabavu i inženjering

Mjerna točka

• Odredite je li točka površina rezervoara, ugrađena cijev, izlaz cijevi za rasterećenje tlaka, bušotina podzemne vode, bunar za mirovanje ili hidrološka stanica.
• Potvrdite maksimalnu vjerodostojnu visinu, referentnu visinu, ograničenja pristupa i zahtijevani domet.

Tehnički sustav

• Postavite cilj točnosti i izvješćivanja za pregled trendova, upravljanje alarmom ili operativno izvješćivanje.
• Odaberite 4G baterijski rad za udaljene točke ili RS485 za žičanu akvizicijsku mrežu.
• Odredite montažu, geometriju cijevi, usmjeravanje kabela, zaštitu ventilacijskih otvora, uzemljenje, zaštitu od prenapona i metodu provjere valjanosti.

Komercijala i dostava

• Zatražite podatkovnu tablicu, dokumentaciju o kalibraciji, dijagram ožičenja, upute za instalaciju, pojedinosti o IP-u, pojedinosti o pakiranju, potvrdu o vremenu isporuke i uvjete jamstva.

Održavanje i prihvaćanje

• Definirajte intervale inspekcije i čišćenja, pristup zamjeni baterije gdje je primjenjivo, provjere ventilacije, provjere zapisivača i usporedbu s priručnikom ili referencom iz pregleda.

Uobičajene greške pri kupnji

Usporedba samo rezolucije uobičajena je pogreška. Korak prikaza od 0,1 mm može biti koristan, ali prihvaćanje također ovisi o točnosti pune skale, geometriji instalacije, temperaturnom ponašanju, uvjetima kalibracije i stabilnosti reference. Prvo postavite potrebnu toleranciju odluke, a zatim usporedite cijeli instrument i plan instalacije.

Za komunikaciju se često odlučuje prekasno. 4G uređaj male snage može smanjiti rad na terenu na udaljenoj točki, ali mu je potrebna pokrivenost i plan servisiranja baterije. Žičani RS485 uređaj može biti lakše održavati u dovršenoj akvizicijskoj mreži, ali samo ako su napajanje, zaštita kabela, uzemljenje i kontrola prenapona već uključeni.

Zanemarivanje održavanja otvora za ventilaciju stvara još jedan rizik koji se može izbjeći. Ventilirana referenca može smanjiti barometarsku pogrešku, ali kondenzacija, začepljenje ili ulazak vode mogu ugroziti očitanja. Dodajte ručne referentne provjere nakon instalacije, poplave, građevinskih aktivnosti i zamjene senzora kako bi zapis podataka ostao branjiv.
