Kingmach Vodič za specifikacije mjerača pomaka

Počnite s pokretom koji trebate izmjeriti

Definirajte način pomaka prije usporedbe podatkovnih tablica. Mjerač pukotina koji mjeri spoj od 20 mm ne rješava isti problem kao GNSS jedinica koja prati kretanje nagiba, senzor žičane užadi koji mjeri dugo putovanje ili mjerač s više točaka koji očitava kretanje na različitim slojevima stijena. Domet, način postavljanja i interpretacija podataka ovise o vrsti kretanja.

Kingmachov raspon pomaka pokriva linearni pomak, širinu pukotine, pomicanje dilatacijske spojnice, površinski pomak velikih razmjera, deformaciju geomreže, slijeganje oplate, pomicanje okolnih stijena i pomicanje temeljne stijene. Prvo odaberite mjernu strukturu iz aplikacije, a zatim pročistite numeričku specifikaciju.

• Za pukotinu ili širinu spoja provjerite kratki domet, rezoluciju, bazu za ugradnju, mjernu šipku i dugoročnu stabilnost.
• Za relativni pomak mosta, brane, željeznice ili zgrade, provjerite točnost, utjecaj temperature, vodonepropusnost i kompatibilnost stjecanja.
• Za praćenje padina ili klizišta provjerite domet, komunikaciju, napajanje, otpornost na vremenske uvjete i rad bez nadzora.
• Za slojeve stijena ili deformaciju temeljne stijene provjerite strukturu sidra, metodu bušenja i injektiranja, mjerne točke i dubinu ugradnje.
• Za nadzor oplate i konstrukcije, provjerite zaštitu, pouzdanost odgovora, privremenu montažu i integraciju alarma.

Specifikacije mjerača pomaka jezgre za usporedbu

Asortiman: izbjegavajte premale i nepotrebne prevelike veličine

Senzor s premalim rasponom može dosegnuti svoju granicu tijekom velikog događaja. Senzor s daleko većim dometom nego što projekt treba može povećati troškove bez poboljšanja vidljivosti malih pokreta. Prije odabira raspona procijenite normalno, sezonsko kretanje, kretanje u fazi izgradnje i kretanje na razini upozorenja.

Za kratko strukturno kretanje, Kingmach JMDL-52XXADT Mjerač diferencijalnog pomaka dostupan je u rasponima od 20 mm, 50 mm i 100 mm. The JMDL-22XXAT Pametni mjerač pukotina uključuje modele od 20 mm, 50 mm, 100 mm i 200 mm. Za duža putovanja, JMLS-22XXADT Senzor pomaka žičane užadi pokriva opcije 0-500 mm, 0-1000 mm i 0-2000 mm.

Dodajte marginu za kretanje koje pokreće inženjersku akciju, a ne proizvoljni postotak. Senzor bi trebao uhvatiti događaj upozorenja bez rada toliko ispod pune skale da odabrani raspon pruža malu praktičnu vrijednost za normalno praćenje trenda.

Rezolucija i točnost odgovaraju na različita pitanja

Razlučivost je najmanji prikazani korak. Točnost je očekivana razlika između prijavljene vrijednosti i stvarnog pomaka. Mjerač može prikazati 0,01 mm dok je njegova točnost izražena kao postotak ukupne ljestvice, tako da se dvije vrijednosti moraju pregledati zajedno.

JMDL-52XXADT specificiran je na rezoluciju od 0,01 mm i +/-0,1% FS točnosti. Pametni mjerač pomaka opće namjene ima razlučivost od 0,01 mm i točnost od 0,5% FS. Magnetostrikcijski model specificiran je na rezoluciju od 0,01 mm i +/-0,05% FS točnosti. Razlučivost utječe na vidljivost malog trenda; točnost utječe na povjerenje u apsolutnu vrijednost.

Ne postavljajte prag alarma samo prema povećanju prikaza. Uzmite u obzir točnost, ponovljivost, utjecaj temperature, kretanje instalacije i marginu odluke za projekt kako biste smanjili neugodne alarme i lažno tumačenje.

Uskladite načelo senzora s mjestom

Načelo senzora utječe na pomicanje, trajnost, instalaciju, održavanje i ponašanje signala. Induktivni frekvencijski modulirani mjerači odgovaraju mnogim zadacima strukturnih pomaka i dilatacijskih spojeva jer njihova digitalna arhitektura podržava stabilno praćenje na velikim udaljenostima. Senzori od žičane užadi upravljaju duljim putovanjima ili neizravnim stazama kretanja, dok GNSS podržava površinsko kretanje velikih razmjera na udaljenim točkama.

The JMCW-21XXADT Magnetostrikcijski mjerač pomaka je komplementarna beskontaktna opcija unutar portfelja Kingmach displacement; to nije senzor pomaka vibrirajuće žice. Njegova beskontaktna senzorska struktura namijenjena je primjenama gdje su korisni smanjeno mehaničko trošenje i mjerenje apsolutnog linearnog položaja. Objavljena specifikacija uključuje IP67 zaštitu, RS485 komunikaciju i rad od -30 C do +80 C.

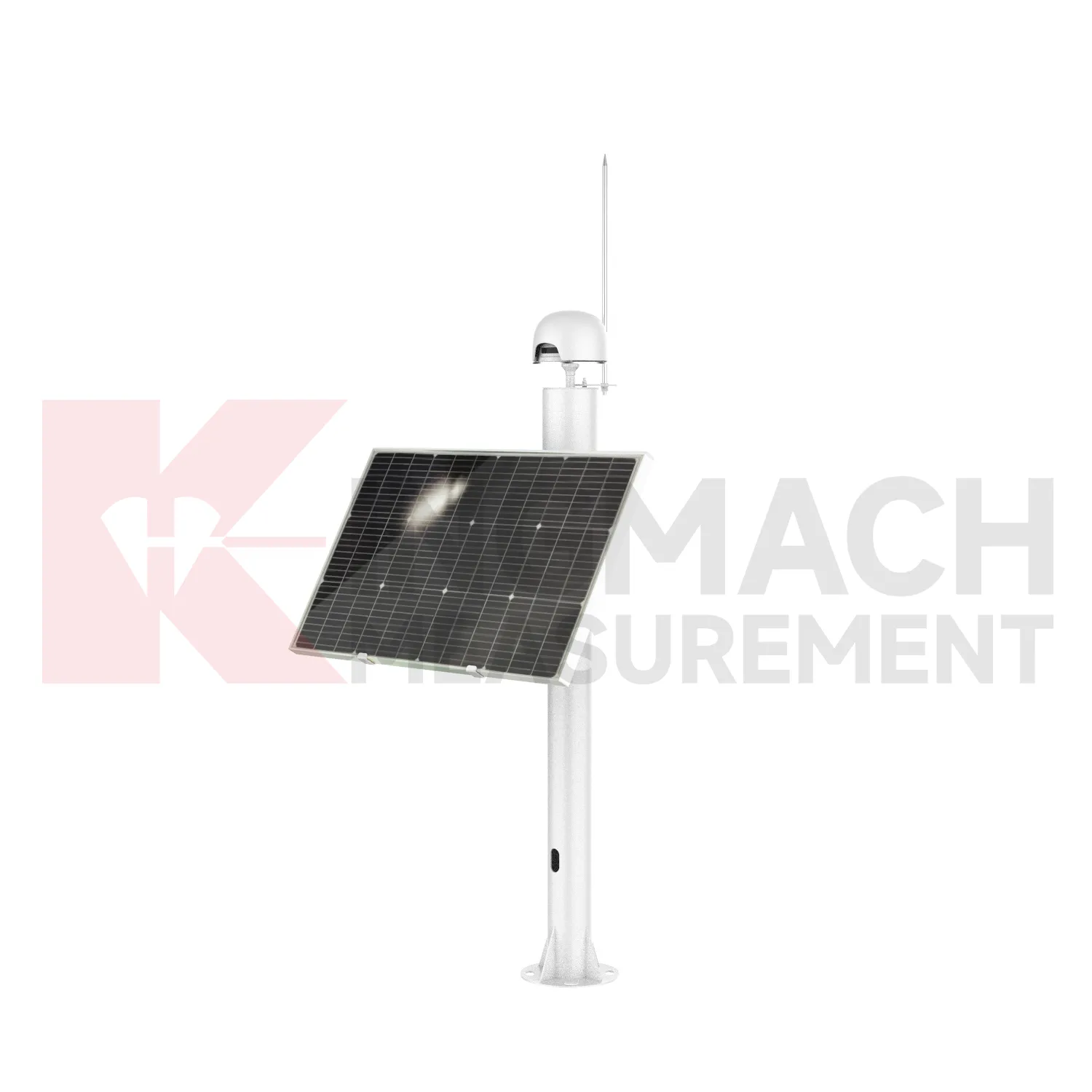

Za daljinsko kretanje površine, Integrirani GNSS JMBD-1050YT podržava pozicioniranje u više zviježđa, 4G i RS485 komunikaciju, rad na solarnu i litijsku bateriju, IP67 zaštitu i raspon okoline od -40 C do +85 C. Odaberite GNSS kada je traženi rezultat položajno kretanje preko većeg područja, a ne lokalni pomak zglobova.

Temperatura zaslona, ​​voda, prašina i izloženost elektricitetu

Mjesta civilnog nadzora izlažu senzore kiši, kondenzaciji, prašini, blatu, vibracijama, povlačenju kabela, korozivnom zraku i električnim smetnjama. Tretirajte brtvljenje i okolišna ograničenja kao primarne kriterije odabira. Odgovarajuće načelo senzora i dalje može biti neuspješno ako kućište, konektor, kabelski ulaz ili orijentacija montaže ne odgovaraju mjestu.

Usporedite radni raspon s mikroklimom instalacije radije nego s obližnjom meteorološkom stanicom. Galerija brane, obloga tunela, ploča mosta i izložena padina mogu imati vrlo različite uvjete temperature i vlage. Pregledajte zaštitu kabela, brtvljenje konektora, odvodnju, uzemljenje i zaštitu od prenapona kao dio projekta instalacije.

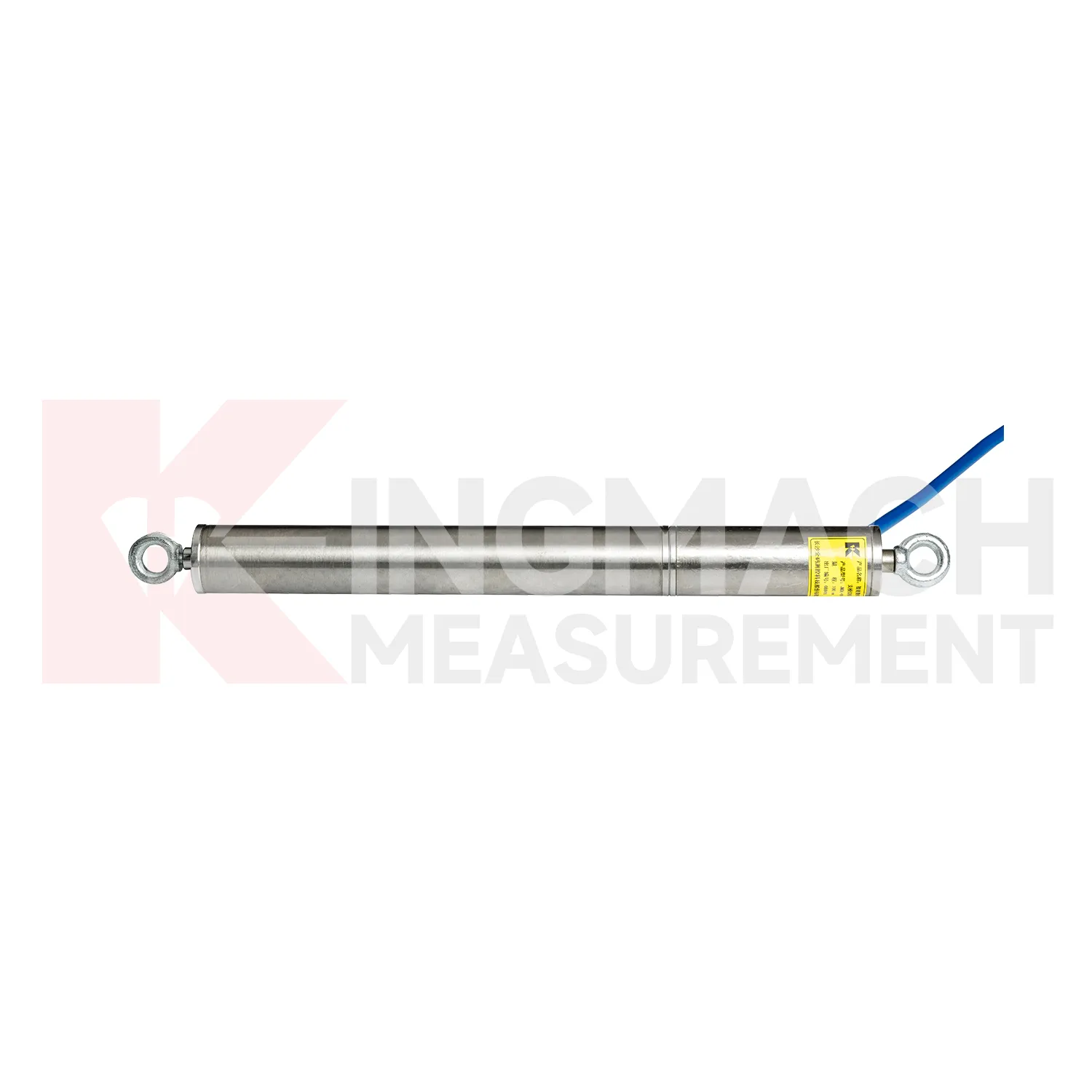

Kingmachov senzor pomaka žičane užadi specificiran je na IP67 i -30 C do +70 C. Magnetostrikcijski mjerač specificiran je na IP67 i -30 C do +80 C. JMDL-49XXAT Pametni mjerač pomaka oplate / čelične žice ima IP68, što može odgovarati instalacijama s većom izloženošću vodi i prašini kada njegova mjerna struktura također odgovara projektu.

Potvrdite kompletan lanac komunikacije i akvizicije

Mjerač pomaka stvara upotrebljive informacije samo kada signal dođe do sustava koji pohranjuje, provjerava i prijavljuje rezultat. Prije kupnje provjerite način komunikacije, udaljenost kabela, brzinu prijenosa podataka, kompatibilnost logera, napajanje, uzemljenje, zaštitu od prenapona, pretvorbu inženjerskih jedinica, vremensku sinkronizaciju i kvalitetu podataka.

RS485 je uobičajen u robusnom digitalnom nadzoru jer podržava integraciju na terenu i duže kabele. Udaljene točke također mogu trebati 4G, solarno punjenje ili rad na baterije. Pregledajte senzor, kabel, logger, kućište, softver, alarmnu logiku i pristup održavanju kao jedan sustav, a ne zasebne stavke.

The JMDL-21XXAT Pametni mjerač pomaka opće namjene pohranjuje informacije o identifikaciji senzora i kalibraciji i može raditi s automatskim prikupljanjem za praćenje bez nadzora. Tijekom pregleda Zahtjeva za ponudu potvrdite točno očitavanje ili zapisnik, ožičenje, adresiranje, mapiranje softvera i postupak puštanja u rad za odabrani model.

Tretirajte instalacijski hardver kao dio mjerenja

Mjerenje pomaka ovisi o prijenosu stvarnog kretanja na senzorski element bez labavosti, pogreške savijanja, trenja ili nenamjernog ograničenja. Pregledajte instalacijski crtež prije nego što odobrite senzor. Montažna geometrija, očekivani smjer kretanja, usmjeravanje kabela, pristup za nuliranje i zaštita od konstrukcijskih oštećenja utječu na kvalitetu podataka.

Mjeri za mjerenje pukotina zahtijevaju stabilne baze i odgovarajuće mjerne šipke. The JMDL-24XXAT Pametni fleksibilni mjerač pomaka moraju se deformirati s geomrežom ili armiranim materijalom koji se prati. The JMDL-31XXAT Pametni mjerač pomaka u više točaka koristi sidra na različitim dubinama s bušenjem, injektiranjem, zaštitnim cijevima i okovom za ugradnju.

Za kretanje temeljne stijene ili okolne stijene, JMDL-32XXAT Pametni mjerač pomaka temeljne stijene s jednom točkom koristi prirubnicu, senzor, spojnu šipku, sidrenu glavu i sklop PVC cijevi. Ove komponente definiraju kako senzor prati kretanje stijenske mase, tako da spadaju u tehnički pregled i ponudu, a ne da se tretiraju kao dodatni pribor.

Karta specifikacije Kingmach mjerača pomaka

Provjereni Kingmach projektni primjeri

Egongyan željeznički most, Chongqing (2019.)

The Projekt nadzora samo željezničkog mosta Egongyan sila pokrivenog kabela, progib, pukotina i praćenje okoliša. Popis projektne opreme uključuje JMDL-22XXAT Smart Crack Gauge zajedno s deformacijama, opterećenjem, nagibom, ubrzanjem, temperaturom i vlagom, kišom, vjetrom i automatiziranom opremom za prikupljanje. Za Zahtjev za ponudu mosta, ovaj primjer pokazuje zašto bi mjerač pukotina trebao biti specificiran kao dio koordiniranog lanca praćenja. Kupci bi trebali definirati raspon pukotina ili spojeva, mjesto ugradnje, izloženost okolišu, sučelje za prikupljanje i alarmni prag zajedno, umjesto odabira mjerača samo po rezoluciji.

Zabilježite osnovnu liniju mjerenja, zaštitni hardver, inspekcijski pristup i kriterije prihvaćanja primopredaje za svaku točku prije početka instalacije.

Autocesta Yuping-Panzhou, Guizhou (2023.)

The Projekt brze ceste Yuping-Panzhou uključivalo je slijeganje tunela, konvergenciju luka, pukotinu i praćenje strukturnih deformacija. Njegov popis aplikacija uključuje Smart Crack Gauge i lasersko mjerenje pomaka uz hidrostatsku razinu i instrumente za naprezanje vibrirajuće žice. Slučaj podržava višeparametarski pristup deformaciji tunela: lokalno otvaranje pukotine, konvergencija, slijeganje i deformacija odgovaraju na različita inženjerska pitanja. Za nabavu navedite gdje je instalirana svaka točka pomaka, očekivani smjer i veličinu pomaka, kako očitanje dolazi do platforme za praćenje i koji prag pokreće inspekciju ili eskalaciju.

Plan instalacije također treba identificirati referentnu točku, toleranciju montaže, zaštitu kabela, test puštanja u pogon i način pristupa za kasnije održavanje.

Toranj vjetroelektrana Changde, Hunan (2025.)

The Projekt Changde Wind Power Tower nadzirano slijeganje temelja, sila držanja užeta, strukturalne vibracije, pukotine prijelaznog presjeka i naprezanje. Njegova povezana oprema uključuje JMLS-22XXADT senzor pomaka žičane užadi kao dio šireg paketa senzora. Ovaj primjer je koristan kada se dugotrajno ili neizravno kretanje mora pratiti s drugim strukturnim reakcijama. Tijekom odabira definirajte putanju žice, raspon putovanja, povratni smjer, stabilnost montaže, izloženost kućišta, komunikacijsku rutu i pristup za pregled. Ovi detalji određuju hoće li senzor slijediti strukturno kretanje bez labavosti, trenja ili mehaničkih smetnji.

Prihvaćanje treba uključivati ​​kontroliranu provjeru putovanja, očitavanje osnovne linije, inspekciju kabela i potvrdu da izlaz doseže dodijeljeni kanal za praćenje.

Cijene, dokumentacija i komercijalni uvjeti

Cijena mjerača pomaka ovisi o točnom modelu, rasponu, izlazu, duljini kabela, instalacijskom hardveru, logeru, kućištu, sustavu napajanja, softveru, količini, kalibracijskoj dokumentaciji i opsegu isporuke. Javni raspon dolara doveo bi u zabludu bez tih unosa. Zatražite ponudu temeljenu na konfiguraciji i usporedite dobavljače s istim popisom materijala.

Za JMDL-52XXADT, trenutne komercijalne informacije pokazuju minimalnu narudžbu od jednog komada, dogovorene cijene, T/T unaprijed, pakiranje u kutije ili drvenu kutiju i isporuku u roku od 30 dana nakon pune uplate. Potvrdite sve komercijalne uvjete u službenoj ponudi jer konfiguracija, količina, prilagodba i raspored projekta mogu promijeniti konačnu ponudu.

• Navedite aplikaciju, očekivano kretanje, potrebni raspon, razlučivost, točnost i prag alarma.
• Navedite radnu temperaturu, izloženost vodi i prašini, trasu kabela, napajanje, komunikaciju i zahtjeve za zapisivač podataka.
• Navedite potrebne nosače, šipke, sidra, prirubnice, zaštitne cijevi, kućišta i usluge ugradnje.
• Zatražite podatkovnu tablicu, podatke o kalibraciji, definiciju ožičenja, priručnik za instalaciju, jamstvene uvjete, pakiranje, vrijeme isporuke i primjenjive dokumente o potvrdi.

Kontrolni popis za inženjere prije kupnje

• Definirajte vrstu pomaka: širina pukotine, pomicanje spoja, slijeganje, dugo putovanje, pomicanje površine, pomicanje sloja stijene ili deformacija temeljne stijene.
• Postavite raspon s marginom za normalno, sezonsko kretanje, kretanje u fazi izgradnje i razinu upozorenja.
• Zajedno provjerite razlučivost, točnost, ponovljivost, stabilnost i utjecaj temperature.
• Provjerite vodu, prašinu, vibracije, koroziju, munje i orijentaciju instalacije na točki mjerenja.
• Provjerite izlaz, snagu, udaljenost kabela, kompatibilnost logera, mapiranje softvera i daljinsku komunikaciju.
• Pregledajte nosače, baze, šipke, sidra, prirubnice, zaštitne cijevi i zahtjeve za injektiranje.
• Zatražite podatke o kalibraciji, serijsku identifikaciju, detalje o ožičenju, instalacijske crteže i upute za puštanje u rad.
• Potvrdite konfiguraciju, količinu, pakiranje, isporuku, jamstvo, plaćanje i podršku nakon prodaje prije izdavanja narudžbenice.

Često postavljana pitanja

Završna bilješka: Potvrdite svaku specifikaciju u odnosu na dizajn projekta, lokalno okruženje, prag praćenja, instalacijski crtež i arhitekturu prikupljanja podataka prije kupnje.
