Vibrirajući žičani mjerači napetosti za nadzor mostova, tunela i brana: Potpuni vodič za odabir

Globalna građevinska industrija doživljava veliki porast velikih infrastrukturnih ulaganja. Vlade i privatni poduzetnici diljem svijeta financiraju velike mostove, tunele, brane hidroelektrana i visoke strukture vjetroelektrana. Posljedično, potražnja za pouzdanim, dugoročnim sustavima za praćenje zdravlja konstrukcija (SHM) nikad nije bila veća. Unutar ovih kritičnih sigurnosnih sustava, mjerači naprezanja funkcioniraju kao primarni izvor podataka. Morate shvatiti da pogrešan odabir senzora košta puno više od samog fizičkog uređaja. Pogrešan izbor dovodi do pogrešnih proračuna naprezanja, odgađa sigurnosne odluke i u konačnici višestruko povećava dugoročne troškove održavanja.

Stoga odabir mjerača naprezanja predstavlja kritičnu inženjersku prosudbu, a ne jednostavnu kupnju robe. Svaki projektant mora odgovoriti na tri temeljna pitanja prije nego što odredi senzor. Prvo, što je materijal domaćina? Drugo, koja je trenutna faza instalacije? Konačno, koja su ekološka ograničenja? Ovaj sveobuhvatni vodič provest će vas kroz različite vrste mjerača, kritične kriterije odabira, usklađivanje aplikacija i integraciju senzora u kompletan SHM sustav.

Što tehnologiju vibrirajuće žice čini globalnim standardom za dugotrajno praćenje naprezanja

Prije nego što možete inteligentno odrediti senzor, potrebno vam je solidno tehničko razumijevanje načina rada različitih tehnologija nadzora. Tehnologija vibrirajuće žice (VW) trenutno služi kao globalni standard za dugoročno praćenje infrastrukture. Princip vibrirajuće žice oslanja se na napetu čeličnu žicu koja se pobuđuje uz pomoć zavojnice za pobudu impulsa. Prirodna frekvencija ove vibracije izravno odgovara naprezanju koje doživljava žica.

Ovaj frekvencijski izlaz pruža iznimne prednosti za projekte niskogradnje. VW senzori nude snažnu otpornost na elektromagnetske smetnje i pokazuju vrlo stabilno ponašanje dugotrajnog pomicanja. Nadalje, ovi senzori mogu prenositi signale kilometrima dugog kabela bez ikakvog izobličenja ili gubitka signala.

Većina projekata praćenja zdravlja konstrukcija izlaže senzore značajnim toplinskim ciklusima na otvorenom. Stoga moderni VW mjerači naprezanja imaju ugrađeni termistor za integrirano mjerenje temperature. Ovaj dodatak omogućuje softveru za praćenje da primijeni automatske korekcije temperature na očitanja naprezanja. Ovu robusnu izvedbu možete usporediti s tradicionalnim mjeračima otporne folije. Folijski mjerači savršeno funkcioniraju za laboratorijske postavke i kratkotrajna ispitivanja. Međutim, mjerači s folijom ostaju vrlo osjetljivi na prodor vlage, nulti pomak i ovisnost o pojačalu na dugim kabelima. Kingmach dodatno podiže ovaj standard svojom pametnom VW serijom (HAT i HB varijante). Ovi napredni modeli dodaju mogućnosti digitalnog adresiranja, što inženjerima omogućuje pokretanje mreža sabirnica s više senzora korištenjem jednog logera podataka.

Tri primarne vrste mjerača naprezanja—i kada primijeniti svaku od njih

Inženjeri često pitaju koji bi mjerač naprezanja trebali koristiti za svoj specifični projekt. Odgovor zahtijeva strukturiranu usporedbu na temelju metode instalacije i strukture glavnog računala. Ove senzore možete kategorizirati u četiri glavne vrste postavljanja.

Nadgradni mjerač naprezanja (JMZX-212HAT/HB)

Tehničari pričvršćuju ili lijepe površinski montirane mjerače naprezanja izravno na postojeće betonske ili čelične površine. Trebali biste odabrati ovaj model za praćenje nakon izgradnje, strukturalne rekonstrukcije i ispitivanje dinamičkog opterećenja. Ova mjera također je izvrsna kada je bušenje ili lijevanje u strukturu domaćina nemoguće. Serija JMZX-212 nudi standardni raspon mjerenja od ±2,500 με s rezolucijom od 0,1 με. Potpuno zatvoreno kućište od nehrđajućeg čelika osigurava vodootporne performanse do 150 metara dubine vode.

Mjerač naprezanja za ugradnju (JMZX-215HA/215HAT/HB)

Građevinski timovi lijevaju mjerače naprezanja za ugradnju izravno u svježi beton ili ih ukopavaju u materijale za strukturnu ispunu. Ovo predstavlja standardni izbor za nove građevinske projekte, uključujući mostove, brane, tunele, potporne zidove i temeljne ploče. Senzori za ugradnju ne zahtijevaju otpornost na smicanje osnovnog materijala, što proces ugradnje čini iznimno brzim i pouzdanim.

Površinski zavareni mjerač naprezanja (JMZX-206HAT)

Zavarivači pričvršćuju površinski zavarene mjerače naprezanja izravno na konstrukcijske čelične elemente poput nosača, zagatnih stupova i cjevastih pilota. Zavarivanje omogućuje visoko dosljedno mehaničko spajanje na goli čelik bez oslanjanja na kemijska ljepila. Ova postojanost čini zavarene mjerače preferiranom opcijom za pomorske i podzemne čelične konstrukcije gdje bi epoksidno vezivanje moglo degradirati tijekom vremena.

Deformator armaturne šipke (JMZX-4XXHAT/HB)

Izvođači spajaju mjerače napetosti armaturnih šipki izravno u čelični armaturni okvir unutar betonskih konstrukcija. Ovi senzori mjere izduženje i kompresiju armaturne šipke kako bi procijenili kako se opterećenja prenose kroz stupove, grede i duboke pilote. Naći ćete ove instrumente kritične za izgradnju visokih zgrada, sigurnost temeljnih jama i infrastrukturu podzemne željeznice.

Vrsta mjerača	Najbolji materijal za domaćinstvo	Faza instalacije	Tipična primjena
Površinski	Postojeći beton/čelik	Nakon izgradnje	Preinake i testiranje opterećenja
Ugradnja	Svježi beton	Novogradnja	Kolone mostova i zidovi brana
Površinski zavaren	Goli čelični članovi	Novo / Nakon izgradnje	Čelični nosači i piloti
Rebar Strainmeter	Čelik za armiranje (armatura)	Novogradnja	Jame za temelje i neboderice

Pet tehničkih parametara koji bi trebali voditi vašu konačnu specifikaciju

Nakon što odaberete odgovarajuću vrstu instalacije, morate procijeniti točne tehničke specifikacije. Pet ključnih parametara trebalo bi utjecati na vašu konačnu odluku o nabavi.

Raspon mjerenja i razlučivost: Standardni raspon mjerenja od ±2500 με adekvatno pokriva većinu primjena u građevinarstvu. Međutim, potrebna vam je i visoka osjetljivost. Izlaz visoke razlučivosti od 0,1 με osigurava da senzor bilježi mikrodeformacije u prednapregnutim betonskim i čeličnim elementima pod normalnim radnim opterećenjima.

Klasa točnosti: Ocjena točnosti od 0,5% FS (puna skala) služi kao referentna vrijednost za praćenje razine infrastrukture. Visoka točnost ostaje ključna kada izračunavate stvarno strukturno naprezanje iz izmjerene deformacije pomoću modula elastičnosti materijala. Uvijek biste trebali provjeriti usklađenost s priznatim standardima certifikacije, kao što su GB/T 13606-2007 ili DL/T 1044-2022.

Vodootpornost i zaštita od okoliša: Mnogi projekti rade u teškim uvjetima. Bitno je potpuno zatvoreno kućište od nehrđajućeg čelika za dubinu vode od 150 metara. Potrebna vam je ova razina zaštite za lica brana hidroelektrana, pilote u zoni plime i vrlo vlažne iskope tunela.

Raspon radne temperature: Civilne strukture podnose ekstremne vremenske uvjete. Ugrađeni termistor trebao bi biti u širokom rasponu od -40 °C do +120 °C. Projekti smješteni u arktičkoj klimi ili u blizini industrijskih izvora topline zahtijevaju ovu toplinsku otpornost. Nadalje, točna korekcija temperature sprječava lažne alarme u vašem automatiziranom sustavu nadzora.

Izlazni signal i kompatibilnost sustava: Morate odlučiti između standardnih VW frekvencijskih izlaza i digitalnih Smart varijanti (RS-485 / SDI-12). Pametni senzori omogućuju ožičenje sabirnice u više točaka. Ova digitalna arhitektura može smanjiti troškove velikih kabela do 60% na velikim nizovima senzora. Kao praktična napomena, Kingmach jedinice za očitavanje i zapisivači podataka tvornički su usklađeni sa serijom senzora JMZX, što u potpunosti eliminira rizike integracije sustava.

Nadopunite svoje praćenje naprezanja sa šupljim mjernim ćelijama za potpuno praćenje sile kabela — saznajte više u našem Vodiču za šuplje mjerne ćelije → Šuplje mjerne ćelije za nadzor mostnih kabela i sidra: Vodič za odabir i specifikacije

Usklađivanje mjerača naprezanja s vrstom projekta: od nadzora mostova do geotehničkog inženjerstva

Prilagođavanje pravog senzora specifičnoj primjeni zaštitni je znak učinkovitog praćenja zdravlja konstrukcije. Različita područja građevinarstva zahtijevaju različite pristupe mjerenju.

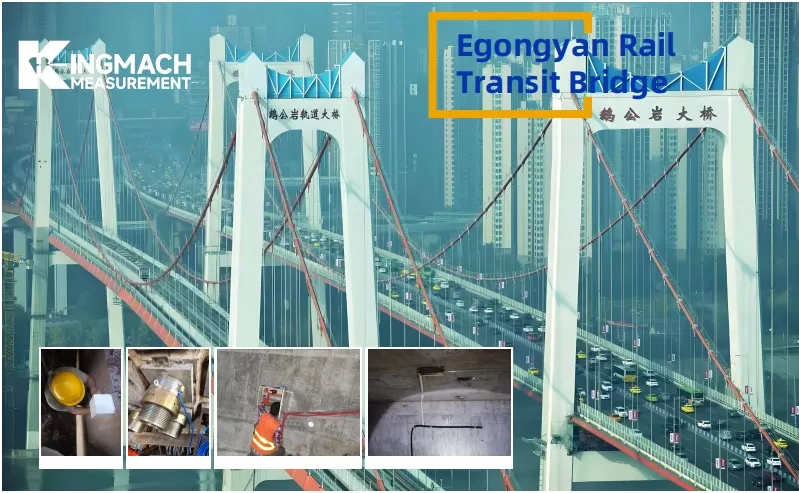

Praćenje mostova: Projekti mostova zahtijevaju višestrani pristup. Inženjeri su izlili mjerače za ugradnju u dijelove betonske palube i spojili mjerače napetosti armaturnih šipki na čeličnu armaturu za mjerenje odgovora na živo opterećenje i dugoročno puzanje betona. Istovremeno, tehničari koriste površinski zavarene mjerače na glavnim čeličnim nosačima za praćenje tekućih ciklusa zamora.

Tuneli i podzemne konstrukcije: Podzemni okoliš predstavlja ozbiljne izazove s visokom vlagom i korozivnom podzemnom vodom. Ovi uvjeti zahtijevaju potpuno zatvorene, vodootporne mjerače za ugradnju. Osim toga, korištenjem pametnog ožičenja sabirnice značajno se smanjuje složenost instalacije unutar zatvorenih tunelskih smjerova.

Brane i potporni zidovi hidroelektrana: Praćenje brana uvelike se oslanja na senzore ugrađene duboko u betonsko tijelo. Vodootporna kućišta lako podnose trajno uranjanje pod velikim pritiskom vode. Sposobnost prijenosa VW signala na velike udaljenosti omogućuje inženjerima da izgrade masivne nizove senzora preko strane brane bez instaliranja srednjih repetitora signala.

Visoke zgrade i temeljne jame: Sigurnost tijekom gradskih iskopa je najvažnija. Mjerači napetosti armaturnih šipki zavareni na kaveze stupova i posmične stijenke daju podatke o raspodjeli opterećenja u stvarnom vremenu kako faza izgradnje napreduje.

Bočne padine i geotehnički projekti: Stabilnost padina zahtijeva stalni nadzor. Inženjeri ugrađuju površinski montirane ili ugrađene mjerače u obloge od mlaznog betona za praćenje deformacije površine i naprezanja potpornog zida.

Strukture tornjeva na vjetar: Turbine na vjetar podnose velika ciklička opterećenja. Površinski zavareni mjerači pričvršćeni na dijelove čeličnog tornja učinkovito nadziru zamor savijanjem i dinamička naprezanja izazvana vjetrom.

Izvan senzora: Kako se mjerači naprezanja uklapaju u potpuni podatkovni sustav SHM

Uvijek biste trebali gledati na mjerač naprezanja kao na jedan dio većeg tehnološkog ekosustava. Senzor jednostavno djeluje kao izvor podataka. Inherentna točnost mjerača važna je samo ako cijeli lanac prijenosa čuva te podatke bez unošenja električnog šuma ili gubitka signala.

Instrumentacijski kabeli igraju veliku ulogu u vjernosti podataka. Morate koristiti oklopljene kabele usklađene impedancije posebno dizajnirane za vibrirajuće žičane senzore. Kabeli visoke kvalitete sprječavaju degradaciju signala čak i tijekom prijenosa koji prelazi 1000 metara.

Zatim, morate uzeti u obzir hardver za stjecanje. Kingmachovi automatizirani uređaji za snimanje podataka i jedinice za očitavanje podržavaju višekanalno ispitivanje. Omogućuju inženjerima konfiguriranje preciznih pragova alarma i korištenje opcija daljinske telemetrije, uključujući 4G, WiFi i LoRa mreže.

Konačno, softver za vizualizaciju pretvara neobrađene frekvencije u uvide koji se mogu poduzeti. Digitalne nadzorne ploče u stvarnom vremenu prikazuju trendove naprezanja, temperaturno korigirane vrijednosti naprezanja i automatizirane razine upozorenja. Ova integracija omogućuje nenadzirano, 24/7 daljinsko praćenje strukture. Određivanje vaših senzora, kabela, logera i softvera od jednog dobavljača eliminira neusklađenosti komunikacijskih protokola i drastično smanjuje vrijeme puštanja u rad.

Što tražiti kada nabavljate mjerače naprezanja od međunarodnog dobavljača

Timovi za nabavu suočavaju se s jedinstvenim izazovima kada ocjenjuju međunarodne dobavljače senzora za nadzor stanja konstrukcija. Morate gledati dalje od jednostavnih specifikacija proizvoda i procijeniti operativnu pouzdanost dobavljača.

Prvo, certifikati trećih strana iznimno su važni. Trebali biste inzistirati na sljedivim zapisima kalibracije i strogoj usklađenosti s priznatim industrijskim standardima. Provjereni proizvodi značajno smanjuju rizike odobrenja vašeg projekta. Drugo, morate procijeniti pouzdanost isporuke. Idealan dobavljač održava standardne modele na zalihama za brzu otpremu, pridržavajući se strogih ugovornih rasporeda isporuke za prilagođene narudžbe na razini projekta.

Treće, sveobuhvatna podrška nakon prodaje odvaja renomirane proizvođače od običnih distributera. Potražite dobavljače koji nude 24/7 tehničku dežurnu liniju s brzim početnim vremenom odgovora. Ova podrška postaje neprocjenjiva kada udaljeni projekti naiđu na neočekivane anomalije podataka. Četvrto, procijenite njihove mogućnosti prilagođavanja. Projekti smješteni u ekstremnim klimatskim uvjetima ili skučenim prostorima često zahtijevaju prilagođene duljine profila, specijalizirane materijale za kućište ili nestandardne vrste konektora. U konačnici, odabir dobavljača iz jednog izvora koji proizvodi senzore, kabele, logere i softver pod jedinstvenim sustavom upravljanja kvalitetom osigurava potpunu odgovornost.

Donošenje pravog izbora: Rekapitulacija brze odluke i vaš sljedeći korak

Odabir savršenog mjerača naprezanja je metodičan proces. Morate analizirati glavni materijal, identificirati fazu instalacije, provjeriti tehničke specifikacije i osigurati potpunu kompatibilnost sustava. Najbolji mjerač naprezanja rijetko je najjeftinija opcija ili onaj s najimpresivnijim laboratorijskim specifikacijama. Umjesto toga, pravi senzor je onaj koji savršeno odgovara vašem strukturnom okruženju i dugoročnom trajanju nadzora.

Niste sigurni koji model senzora odgovara vašem specifičnom projektu? Trebate preporuku senzora za svoj projekt? Podijelite svoje zahtjeve — inženjeri Kingmacha odgovaraju u roku od 24 sata. 🔗 [ Zatražite besplatno savjetovanje o projektu → ]

FAQ

1. Koja je glavna razlika između površinski montiranih i ugradnih mjerača napetosti?

Tehničari pričvršćuju površinski montirane mjerače na vanjsku stranu postojećih struktura pomoću vijaka ili ljepila. Nasuprot tome, građevinski timovi lijevaju mjerače za ugradnju izravno u mokri beton tijekom nove faze izgradnje.

2. Mogu li vibrirajući žičani mjerači naprezanja mjeriti temperaturu?

Da. Većina visokokvalitetnih vibrirajućih žičanih mjerača naprezanja uključuje ugrađeni termistor. Ova komponenta mjeri lokalnu temperaturu, omogućujući vašem softveru za praćenje da automatski ispravi očitanja naprezanja za toplinsko širenje i skupljanje.

3. Zašto koristiti površinski zavareni mjerač umjesto onog montiranog ljepilom?

Površinski zavareni mjerači stvaraju trajnu, metaluršku vezu s golim čeličnim strukturama. Ovaj zavareni spoj pruža vrhunsku dugotrajnu stabilnost u surovim, vlažnim ili podvodnim okruženjima gdje se kemijska ljepila s vremenom razgrađuju.

4. Koliko daleko vibrirajući žičani senzor može prenijeti svoj signal?

Budući da vibrirajući žičani senzori emitiraju frekvenciju, a ne napon, otporni su na promjene otpora kabela. S odgovarajućim oklopljenim kablovima mogu prenositi točne signale na udaljenosti veće od 1000 metara bez vanjskih pojačala.

5. Što radi "pametni" vibrirajući žičani senzor?

Pametni senzori koriste digitalne protokole (poput RS-485 ili SDI-12) i imaju jedinstvene digitalne adrese. To inženjerima omogućuje povezivanje više senzora duž jedne kabelske sabirnice, drastično smanjujući složenost ožičenja i troškove materijala.

6. Mogu li se vibrirajuća žica za mjerenje naprezanja koristiti uz mjerne ćelije?

Da. Vibrirajući žičani mjerači naprezanja i mjerne ćelije obično se koriste zajedno u strukturnom i geotehničkom nadzoru. Mjerne ćelije mjere primijenjenu silu, dok mjerači naprezanja mjere deformaciju materijala, pružajući komplementarne podatke za potpuniju procjenu konstrukcijskih performansi.

7. Kako izvršiti provjeru kalibracije na terenu bez ponovne tvorničke kalibracije?

Provjera na terenu može se izvršiti provjerom nultih očitanja, usporedbom mjerenja s poznatim referentnim opterećenjima, pregledom povijesnih trendova podataka ili unakrsnom provjerom s drugim senzorima. Ove metode pomažu identificirati potencijalni odmak između formalnih intervala kalibracije bez potrebe za ponovnom tvorničkom kalibracijom.

---

Napisao Kingmach Engineering Team — podržava infrastrukturne projekte diljem svijeta od 2001
