Šuplje mjerne ćelije za nadzor mostnih kabela i sidra: Vodič za odabir i specifikacije

Mostovi s užadima, prednapregnute betonske ploče i sidra za brane oslanjaju se na precizno kalibriranu napetost kako bi održali strukturalni integritet. Odstupanja od samo pet posto mogu ubrzati kvar uslijed zamora. Oni također mogu izazvati iznenadno, katastrofalno strukturno preopterećenje. Tradicionalne metode mjerenja sile uključuju mjerače tlaka na dizalicama i periodično ispitivanje podizanja. Ove su metode isprekidane i vrlo su radno intenzivne. Nadalje, potpuno su neprikladni za trajno, dugotrajno praćenje strukturalnog zdravlja. Ovaj jaz u nadzoru čini kritičnu infrastrukturu ranjivom.

Šuplja mjerna ćelija pruža elegantno, trajno rješenje za ovaj problem. Također poznat kao mjerna ćelija s rupom ili prstenastim mjernim elementom, ovaj senzor pristaje izravno na vijak, tetivu ili sidrenu šipku. Kontinuirano mjeri tlačnu silu bez prekida strukturnog sustava. Ovaj će članak istražiti načela rada i tehnološke prednosti ovih senzora. Također će pokriti odabir modela, ključne aplikacije, integraciju sustava i kritične kriterije nabave.

Kako zapravo radi vibrirajuća žičana šuplja mjerna ćelija: objašnjen prstenasti dizajn s više žica

Inženjeri moraju razumjeti kako vibrirajuća šuplja mjerna ćelija zapravo radi kako bi je točno odredili. Uređaj se oslanja na robusno prstenasto tijelo. Ovaj prsten od elastičnog čelika podvrgnut je rigoroznom višestupanjskom tretmanu stabilnosti. Ravnomjerno raspoređuje tlačno opterećenje po svom obodu. Ovaj prstenasti dizajn eliminira pogreške ekscentričnog opterećenja koje često muče mjerne ćelije s ravnom pločom tijekom neporavnatih instalacija.

Unutar ovog prstena proizvođači koriste vibrirajuću žicu s više žica. Ovisno o kapacitetu, senzor koristi konfiguraciju žica od tri, četiri ili šest akorda. Ove višestruke strune daju prosjek očitanja naprezanja po presjeku prstena. Zbog ovog rasporeda, serija JMZX-3XXXHAT izvještava o opterećenjima s visokoosjetljivom rezolucijom od 0,1 do 1 KN, čak i pri masivnom kapacitetu punog opsega od 8000 KN.

Osnovni mehanizam je sam princip vibrirajuće žice. Svaka čelična žica ultra-visoke čvrstoće pričvršćena je zavarivanjem sidra prema međunarodnim standardima. Frekvencija pobude žice izravno je proporcionalna njezinoj napetosti. Ovaj izlaz zasnovan na frekvenciji ostaje potpuno imun na varijacije otpora kabela i elektromagnetske smetnje. Ova električna otpornost neophodna je za duge kabele na prometnim gradilištima.

Nadalje, ugrađeni inteligentni čip trajno pohranjuje jedinstvene faktore kalibracije senzora. Čip može zabilježiti do 800 zapisa mjerenja, uključujući vremenske oznake, temperature i vrijednosti nulte korekcije. Ova značajka omogućuje inženjerima provjeru kalibracije na terenu bez vraćanja jedinice u tvornicu. Konačno, ugrađeni temperaturni senzor omogućuje automatsku korekciju temperature u svakom pojedinom ciklusu mjerenja. Ovo eliminira pogrešna očitanja izazvana toplinom u vanjskim ili ukopanim instalacijama.

Vibrirajuća žica naspram mjerača naprezanja naspram hidraulike: Zašto šuplja VW ćelija pobjeđuje za dugoročno civilno praćenje

Kupci često uspoređuju šuplje mjerne ćelije isključivo na temelju početne nabavne cijene. Međutim, morate procijeniti ukupne troškove praćenja. To uključuje dugoročni pomak nule, zahtjeve za održavanjem, ograničenja udaljenosti signala i ukupnu pouzdanost podataka.

• Otporne (folije) šuplje mjerne ćelije: Ovi senzori nude nižu početnu cijenu. Međutim, vrlo su osjetljivi na pomicanje nule tijekom vremena. Također pate od promjena otpora izazvanih vlagom i uvelike se oslanjaju na pojačala za duljine kabela veće od 50 metara. Nisu prikladni za trajno praćenje bez nadzora.
• Hidrauličke mjerne ćelije: Ovi uređaji u potpunosti izbjegavaju brigu o električnim smetnjama. Međutim, zahtijevaju često održavanje tekućine. Skloni su curenju u ugrađenim ili ograničenim strukturalnim instalacijama. Nadalje, ne mogu prenijeti očitanja na udaljene zapisivače podataka bez dodavanja sekundarnih pretvarača tlaka.
• Vibrirajuće mjerne ćelije šuplje žice: Ovi senzori proizvode izlaznu frekvenciju koja ostaje stabilna desetljećima. Signali se savršeno prenose preko kilometarskih kabela bez izobličenja. Ne zahtijevaju stalni kalibracijski plin ili tekućinu. Potpuno su zabrtvljene i vodootporne.

Serija JMZX-3XXXHAT može se pohvaliti projektiranim vijekom trajanja od 50 godina. Za infrastrukturne projekte s životnim vijekom imovine od 20 do 50 godina, vibrirajuća šuplja ćelija jedina je tehnologija kod koje zamjena senzora usred projekta nije obavezna pretpostavka planiranja.

Vrsta tehnologije	Dugoročna stabilnost	Maksimalna dužina kabela	Zahtjevi za održavanje	Ugrađena prikladnost
Otporni (folija)	Loše (nulti pomak)	< 50 metara	Umjereno (kalibracija)	Niska
Hidraulički	Umjereno	N/A (zahtijeva sondu)	Visoko (provjere tekućine)	Nizak (rizik curenja)
Vibrirajuća žica	Izvrsno	> 1000 metara	Nula (bez održavanja)	Visoko (potpuno zatvoreno)

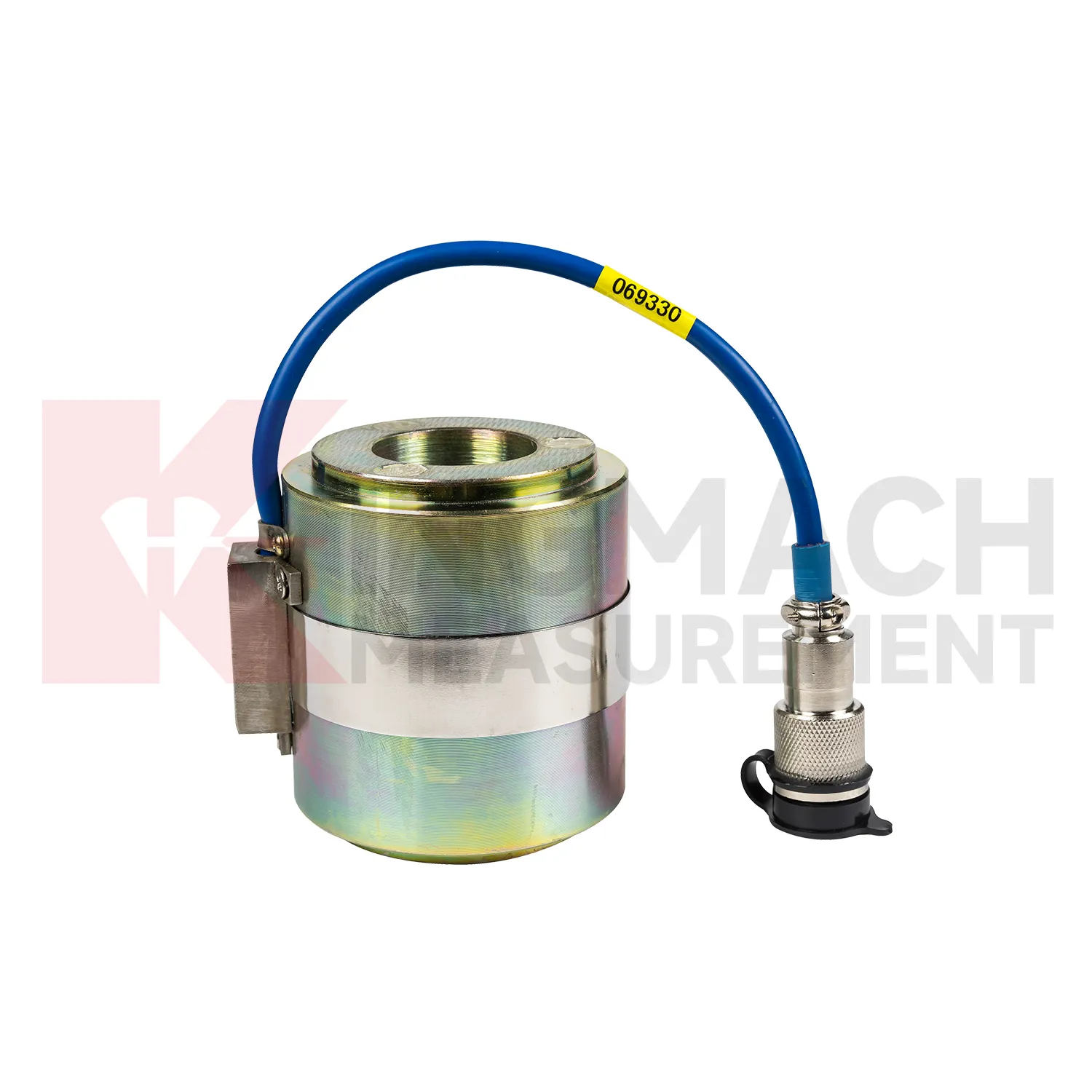

Serija JMZX-3XXXHAT: Raspon kapaciteta, konfiguracija strune i referenca dimenzija

Inženjeri nabave trebaju precizne specifikacije za usklađivanje senzora s razinama opterećenja projekta. Serija JMZX-3XXXHAT nudi opsežan raspon kapaciteta od 500 KN do 8000 KN u osam standardnih modela. Ovaj opsežni raspon pokriva sve, od pojedinačnih sidara za stijene do masivnih mostovskih kabela s užadima.

Broj akorda inteligentno se skalira s kapacitetom senzora. Modeli do 2000 KN koriste konfiguraciju s tri žice. Model od 3000 KN koristi četiri strune. Modeli s oznakom 4000 KN i više koriste šest struna. Ovo strukturno skaliranje održava točnost mjerenja kako se promjer prstena povećava. Osjetljivost senzora je 0,1 KN na razini od 500 KN. Osjetljivost prelazi na 1 KN za sve modele iznad 1000 KN. Ova preciznost lako zadovoljava tipične zahtjeve od ±0,1% koji se nalaze u kodovima za nadzor strukturalnih kabela.

Ove mjerne ćelije imaju kompaktnu visinu u rasponu od 90 do 130 milimetara. Ovaj niski profil neprimjetno se uklapa u standardne glave sidra i sklopove nosivih ploča bez potrebe za strukturalnim modifikacijama. Za nestandardne promjere provrta ili jedinstvene ekološke potrebe, dostupan je i prilagođeni model JMZX-3X00.

Referentna tablica modela JMZX-3XXXHAT

Model	Kapacitet	Osjetljivost	Unutarnji provrt (Ø)	Visina	Konfiguracija
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1.000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2.000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3.000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4.000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5.000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6.000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8.000 KN	1 KN	280 mm	130 mm	6-chord

Gdje se postavljaju šuplje mjerne ćelije: šest inženjerskih scenarija visokog rizika

Inženjeri postavljaju šuplje mjerne ćelije u različitim okruženjima s visokim ulozima. Svaka aplikacija predstavlja specifične sigurnosne razloge i izazove dugoročnog praćenja.

• Viseći i užadni mostovi: Nosivi kabeli moraju ostati unutar 3 do 5 posto njihove projektirane napetosti kako bi se osigurala usklađenost s vijekom trajanja. Merne ćelije od šuplje vibrirajuće žice trajno se nalaze u zoni sidrenja. Oni pružaju kontinuirane podatke o sili kabela izravno sustavima upravljanja mostom. Ovo u potpunosti zamjenjuje skupe, periodične testove podizanja.
• Naknadno zategnute betonske konstrukcije: Gubitak sile tetive događa se progresivno zbog puzanja, skupljanja i opuštanja u betonskim mostovima i strukturama nuklearnog zadržavanja. Ugrađene prstenaste mjerne ćelije nalaze se iznad nosive ploče sidra. Oni prate dugoročnu evoluciju sile. Ovi podaci izravno informiraju buduće odluke o ponovnom zatezanju.
• Sidra za brane i padine: Sidra za stijene i injektirana sidra stabiliziraju upornjake brane i usjeku padina. To su ključni sigurnosni elementi. Vodootporan JMZX-3XXXHAT otporan na koroziju savršeno odgovara dugotrajnom praćenju u uvjetima zasićenog, zakopanog ili potopljenog tla.
• Izgradnja željeznica i autocesta: Potporni zidovi i zidovi od zemljanih čavala koriste sustave privremenih i trajnih sidara. Ovi sustavi zahtijevaju preciznu provjeru opterećenja tijekom ispitivanja prihvaćanja i tijekom aktivne službe. Šuplja mjerna ćelija obavlja oba zadatka kao jedna instalirana jedinica.
• Temelji tornja vjetra: Tehničari moraju provjeriti i nadzirati prednaprezanje sidrenog vijka u baznim prirubnicama tornja vjetroturbine. Šuplje mjerne ćelije omogućuju izravno, nenametljivo mjerenje. Ne zahtijevaju nikakve modifikacije samog sustava sidrenih vijaka.
• Sustavi za podizanje i dizalice: Šuplje ćelije montirane na okove ili klinove mjere dinamička i statička opterećenja u teškoj opremi za dizanje. Kompaktne dimenzije i digitalni izlaz visoko su cijenjeni na ovom industrijskom sekundarnom tržištu.

Od senzora do nadzorne ploče: integracija šupljih mjernih ćelija u potpuni podatkovni sustav SHM

Jedna šuplja mjerna ćelija korisna je koliko i podatkovni sustav koji je okružuje. Morate integrirati ove senzore u cjeloviti, end-to-end sustav za nadzor zdravlja konstrukcija.

• Očitavanje na zahtjev: Kingmachove kompatibilne jedinice za očitavanje vibrirajuće žice prikazuju izravne vrijednosti opterećenja u Kilonewtonima (KN). Oni čitaju pohranjene kalibracijske faktore izravno s memorijskog čipa senzora. Ne trebate vanjske papirnate kalibracijske tablice na gradilištu.
• Automatizirano prikupljanje podataka: Višekanalni uređaji za snimanje podataka podržavaju JMZX-3XXXHAT senzorske nizove ožičene sabirnicom. Nude konfigurabilne intervale prozivanja, pragove alarma i opcije daljinske telemetrije kao što su 4G, LoRa ili Ethernet. To omogućuje istinsko 24/7 praćenje masivnih kabelskih nizova bez nadzora.
• Instrumentacijski kabeli: Kingmach oklopljeni VW kabeli besprijekorno čuvaju integritet signala. Savršeno rade na stazama od više stotina metara unutar električnih bučnih građevinskih okruženja.
• Softver za vizualizaciju: Softverske nadzorne ploče u stvarnom vremenu prikazuju trendove opterećenja i temperaturno korigirane vrijednosti. Generiraju automatska upozorenja o preopterećenju i olakšavaju analizu povijesnih trendova. Ovo izravno podupire strukturalne sigurnosne procjene i tijek rada održavanja.

Specificiranje senzora, logera i softvera od jednog jedinstvenog proizvođača eliminira rizike kompatibilnosti firmvera. Također dramatično pojednostavljuje eskalaciju tehničke podrške na međunarodnim projektima.

Određivanje i nabava šuplje mjerne ćelije: šest pitanja koja bi svaki međunarodni kupac trebao postaviti

Međunarodni timovi za nabavu trebaju objektivan okvir za procjenu kineskih proizvođača senzora. Trebali biste postaviti šest ključnih pitanja kada nabavljate šuplju mjernu ćeliju.

1. Ima li senzor sljedivi certifikat?
Morate zahtijevati strogu usklađenost sa standardima kao što su GB/T 13606-2007 i DL/T 269-2022. Verificirani senzori trećih strana značajno smanjuju trenje oko odobrenja projekta.

2. Može li se kalibracija pratiti izravno do uređaja?
Kingmach šuplja mjerna ćelija pohranjuje kalibracijske konstante u ugrađeni čip. Time se eliminira ovisnost o papirnoj evidenciji. Omogućuje jednostavnu provjeru na terenu sa standardnom jedinicom za očitavanje.

3. Koliki je navedeni vijek trajanja?
Morate inzistirati na formalno dokumentiranom dizajnu životnog vijeka. 50-godišnji projektirani životni vijek Kingmach šuplje mjerne jedinice trebao bi poslužiti kao ugovorna osnova, a ne samo verbalno jamstvo.

4. Može li dobavljač prilagoditi proizvod?
Infrastrukturni projekti često zahtijevaju nestandardne promjere provrta, specifične raspone kapaciteta ili jedinstvene vrste konektora. Proizvođač s robusnim vlastitim mogućnostima dizajna će odgovoriti za nekoliko dana, a ne mjeseci.

5. Kako izgleda podrška nakon prodaje?
Potražite 24/7 tehničku dežurnu liniju s početnim vremenom odgovora od jednog sata. Složeni problemi moraju se riješiti u roku od 48 sati. Ova odzivnost ključna je za žive infrastrukturne projekte.

6. Je li rok isporuke ugovorno potkrijepljen?
Dobavljač mora ponuditi standardne modele na zalihama u roku od 48 sati. Projektne narudžbe zahtijevaju stroge ugovorne rasporede i redovito ažuriranje napretka proizvodnje.

Odabir samopouzdanja umjesto nagađanja: Vaš okvir za odlučivanje i sljedeći korak

Šuplje mjerne ćelije temeljno transformiraju praćenje sile kabela. Oni zamjenjuju periodične, nametljive vježbe testiranja kontinuiranim, automatiziranim sigurnosnim sustavom. Morate slijediti jasan okvir odlučivanja. Najprije potvrdite vrstu tereta i ukupni kapacitet. Drugo, odaberite odgovarajuću konfiguraciju akorda. Treće, provjerite točan promjer provrta za vašu specifičnu tetivu ili sidro. Četvrto, potvrdite svoje zahtjeve za vodonepropusnost i temperaturu. Na kraju, integrirajte senzor s pouzdanim programom za snimanje podataka i softverom za vizualizaciju.

50-godišnji životni vijek Kingmach šuplje mjerne jedinice pruža nevjerojatnu dugoročnu vrijednost. Ukupni trošak vlasništva uključuje izbjegnute ponovne instalacije, ponovne kalibracije i spriječeni gubitak podataka. Ovaj dugoročni trošak znatno je niži od jeftinijih alternativnih tehnologija folije. Ako niste sigurni koji model JMZX-3XXXHAT odgovara vašem projektu, svoje specifikacije možete podijeliti s Kingmachovim inženjerskim timom. Osigurat ćemo besplatnu preporuku modela i prilagođenu ponudu.

Planirate projekt mosta s kosim kabelima ili sidra? Dobijte besplatnu preporuku senzora + prilagođenu ponudu od inženjera Kingmacha — odgovor unutar 24 sata.
🔗 [ Dobijte moju besplatnu preporuku → ]
📧 [email protected]

FAQ

1. Koja je razlika između šuplje mjerne ćelije i pune mjerne ćelije?

Šuplja mjerna ćelija ima središnju rupu koja omogućuje da vijak ili kabel potpuno prođu kroz nju, mjereći napetost reagirajući na sidrenu ploču. Čvrsta mjerna ćelija nema ovu središnju rupu i obično mjeri izravnu kompresiju ili napetost u liniji.

2. Kako instalirati šuplju mjernu ćeliju na naknadno zategnutu tetivu?

Prstenasti senzor klizite izravno preko tetive ili šipke sidra prije pričvršćivanja glave sidra i nosive ploče. Ćelija za opterećenje čvrsto je u sendviču između betonske konstrukcije i čeličnog sidrenog bloka.

3. Mogu li se šuplje mjerne ćelije koristiti za mjerenje dinamičkog opterećenja?

Vibrirajuće mjerne ćelije sa šupljom žicom su izvrsne pri statičkim i sporo promjenjivim opterećenjima zbog fizičkog vremena potrebnog za pomicanje frekvencije žice. Za visokofrekventna dinamička opterećenja općenito se preferiraju otporne folije ili piezoelektrične mjerne ćelije.

4. Koju duljinu kabela podržava vibrirajuća šuplja mjerna ćelija?

Budući da koriste izlaz temeljen na frekvenciji, a ne naponski signal, vibrirajući žičani senzori mogu lako prenijeti točne podatke preko oklopljenih kabela dužih od 1000 metara bez ikakvog gubitka ili izobličenja signala.

5. Kako dizajn s više struna poboljšava točnost mjerne ćelije?

Dizajn s više žica ravnomjerno raspoređuje nekoliko nezavisnih vibrirajućih žica oko unutarnjeg opsega mjerne ćelije. Ovo daje prosjek mjerenja naprezanja preko prstena, što aktivno eliminira pogreške uzrokovane necentralnim ili ekscentričnim opterećenjem.

6. Mogu li kombinirati šuplje mjerne ćelije s vibrirajućim žičanim mjeračima naprezanja u jednom sustavu nadzora?

Da. Šuplje mjerne ćelije i mjerači naprezanja od vibrirajuće žice često su integrirani u isti nadzorni sustav. Merna ćelija mjeri primijenjenu silu, dok mjerač naprezanja mjeri strukturnu deformaciju, pružajući komplementarne podatke za točniju procjenu performansi.

7. Koja je razlika između konfiguracija s više akorda i konfiguracija s jednim akordom i kada trebam odabrati svaku?

Konfiguracija s jednom strunom mjeri opterećenje na jednom određenom mjestu i prikladna je za jednostavne aplikacije praćenja opterećenja. Konfiguracija s više struna prati opterećenja na više elemenata ili točaka, što je čini idealnom za složene strukture gdje su raspodjela opterećenja i ravnoteža ključni.

8. Kako mogu provjeriti dugoročno ispravnost senzora bez uklanjanja instalirane jedinice?

Dugoročno ispravnost senzora može se provjeriti redovitim nultim provjerama, analizom trenda povijesnih podataka, usporedbom sa susjednim senzorima i rutinskim pregledom kabela i spojeva. Ove metode pomažu u otkrivanju potencijalnog pomaka ili problema s performansama bez uklanjanja senzora iz upotrebe.

9. Koje usluge jamstva i rekalibracije nudi Kingmach na međunarodnoj razini?

Kingmach podržava međunarodne kupce tehničkim savjetovanjem, uputama za instalaciju, pomoći pri puštanju u pogon i uslugom nakon prodaje tijekom životnog ciklusa projekta. Sve mjerne ćelije isporučuju se s podacima o tvorničkoj kalibraciji i dokumentacijom o kvaliteti. Za dugoročne programe praćenja, Kingmach može pružiti podršku pri provjeri kalibracije, preporuke za procjenu performansi i tehničku pomoć za održavanje pouzdanosti mjerenja. Kupci mogu izravno kontaktirati inženjerski tim za rješavanje problema, planiranje zamjene i podršku za optimizaciju sustava kada je to potrebno.

---

Napisao Kingmach Engineering Team — podržava infrastrukturne projekte diljem svijeta od 2001
