Razumijevanje 9 vrsta mjernih ćelija: inženjerski vodič za odabir

Vrsta mjerne ćelije nije izbor proizvoda - to je inženjerska odluka

U temeljima mostova od pilota, potpornim sustavima tunela, sigurnosnim projektima brana i praćenju dubokih temeljnih jama, trošak odabira pogrešnog senzora čak i jednom daleko premašuje uštede od niže cijene nabave. Odabir senzora opterećenja nije samo pitanje "koju marku kupiti", već "koji fizički princip odgovara mojoj nosivoj strukturi". Ovaj članak daje pregled devet Kingmachovih senzorskih proizvoda, koji pokrivaju tehnologije vibrirajuće žice (VW) i diferencijalnog tlaka, kako bi pomogli inženjerima da točno usklade opremu na temelju stvarno izmjerenih fizičkih parametara—kao što su koncentrirana sila, raspodijeljeni stres, tlak vode u porama i razina vode—i izbjegnu uobičajenu pogrešku odabira senzora koji samo "izgledaju slično".”

Brzi pregled proizvoda (brzi lokator)

Izmjerena fizička veličina	Preporučeni senzor	Osnovna tehnologija
Koncentrirana sila - šipka / kabel kroz otvor	Šuplja mjerna ćelija JMZX-3XXXHAT	VW, prstenasta struktura s više žica
Koncentrirana sila — izravna kompresija	Puna mjerna ćelija JMZX-35XXHAT	VW, Čvrsta struktura s više žica
Aksijalna sila — Dugoročno praćenje šipki/kabela	Mjerač aksijalne sile JMZX-38XXAT	VW, Strain Isolation
Aksijalna sila — faza izgradnje	Mjerač aksijalne sile oplate	VW, konstrukcija-izdržljiva
Distribuirani pritisak Zemlje	Zemaljska tlačna ćelija JMZX-50XXAT / 51XXAT	VW, Large-area Pressure bearing Surface
Pritisak vode u porama — duboki sloj	Piezometar JMZX-55XXHAT	VW, ugrađeni tip
Razina vode — Žičana cijev za promatranje	Mjerač razine vode JMYC-67XXAD	Diferencijalni tlak, RS485
Razina vode — bežično/udaljeno područje	Mjerač razine vode JMYC-67XXAWL	Diferencijalni tlak, 4G

Osjetne tehnologije iza raspona

Dvije različite senzorske tehnologije pokrivaju ovaj sveobuhvatan raspon od devet proizvoda. Tehnologija vibrirajuće žice (VW) pruža temelj za sve strukturne senzore sile i pijezometre. Unutar VW senzora, napeta čelična žica vibrira prirodnom frekvencijom. Deformacija okolnog elastičnog elementa pod opterećenjem pomiče napetost žice, što mijenja njezinu frekvenciju vibracija. Ovaj mjerljivi odnos frekvencije i sile čini osnovu mjerenja. VW tehnologija dominira u aplikacijama za geotehničko i strukturalno praćenje zdravlja (SHM). Njegov izlaz zasnovan na frekvenciji ostaje potpuno imun na varijacije otpora kabela, ulazak vlage i elektromagnetske smetnje (EMI). Ovi točni uvjeti često poništavaju otporne senzore mjerača naprezanja u zakopanim, uronjenim i dugotrajnim terenskim instalacijama.

Druga obitelj koristi tehnologiju senzora diferencijalnog tlaka. Dijafragma osjetljiva na pritisak skreće se pod hidrostatskim pritiskom tekućine. Ugrađeni CPU i 16-bitni AD pretvarač pretvaraju ovaj fizički otklon u digitalnu vrijednost razine vode. Ova tehnologija je idealna za praćenje razine otvorene vode. Dizajn kabela s ventilacijom eliminira atmosferske smetnje tako da senzor radi precizno u prisutnosti barometarskih varijacija. Ovi senzori izlaze 4G bežične ili RS485 digitalne signale za nenadzirane udaljene stanice i postižu milimetarsku razlučivost u vodomjernim cijevima. Piezometri s vibrirajućom žicom jednostavno nisu dizajnirani da zadovolje ove specifične zahtjeve performansi u otvorenim vodama. U konačnici, temeljna tehnologija osigurava platformu, ali specifična konfiguracija snage projekta određuje točan tip proizvoda koji je potreban.

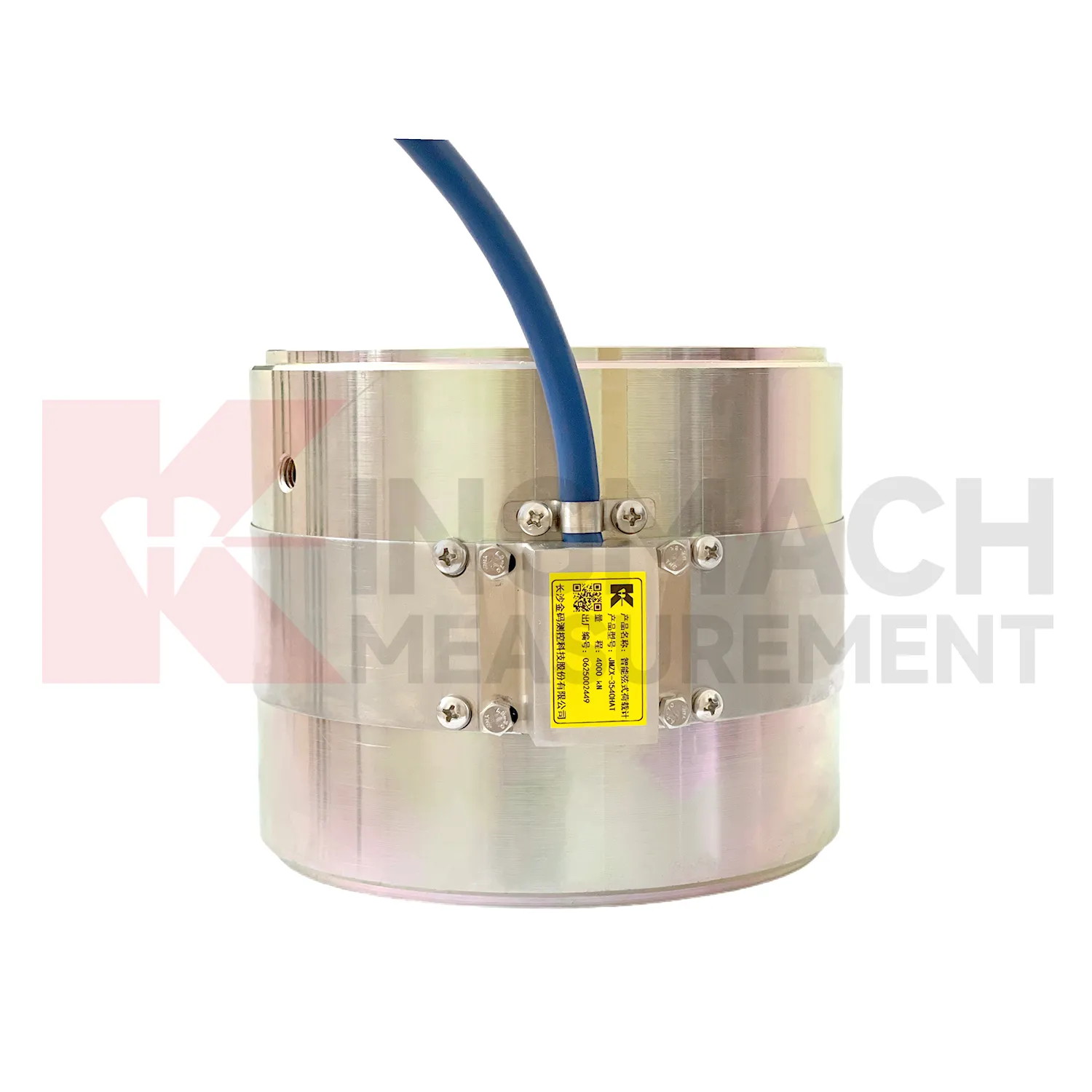

Tip 1 — Puna mjerna ćelija: Strukturni kompresijski umetak

Čvrsta mjerna ćelija izravno prenosi strukturno opterećenje, a ne samo da ga osjeća.

Put opterećenja: Sila ulazi u gornju površinu ležaja senzora. Sila tada putuje kroz cijelu površinu poprečnog presjeka čvrstog elastičnog čeličnog tijela. Konačno, sila izlazi kroz donju površinu ležaja.

Prijave: Inženjeri koriste ovu vrstu za nadzor sjedišta ležaja stupova mosta i ispitivanje opterećenja pilota. Kod ispitivanja pilota, puno ispitno opterećenje u potpunosti prolazi kroz tijelo ćelije. Također služi za provjeru sile hidrauličke dizalice u operacijama naknadnog zatezanja i privremenom praćenju kompresije.

Ključne specifikacije: Kapaciteti se kreću od 1.000 do 10.000 kN sa strogom rezolucijom od 0,1 kN u cijelom rasponu. Modeli imaju konfiguraciju s 3 žice za niže raspone i konfiguraciju sa 6 žica za više raspone. Radna temperatura se kreće od -30°C do +80°C. Jedinica tolerira preopterećenje od 300 do 400% svog nazivnog kapaciteta. Ugrađeni HAT čip pohranjuje kalibracijske koeficijente, automatski ispravlja temperaturu i sprema 600 zapisa mjerenja. Senzor posjeduje GB/T 13606-2007 certifikat.

Tvrda granica: Ova ćelija ima čvrsti dizajn bez središnjeg provrta. Korisnici ga ne mogu instalirati na šipku ili kabel koji mora proći kroz senzor. Pokušaj ove prilagodbe stvara ekscentrično opterećenje koje poništava sva zabilježena mjerenja.

Tip 2 — šuplja mjerna ćelija: monitor sidrene šipke

Šuplja mjerna ćelija ima prstenasti dizajn s vijekom trajanja od 50 godina.

Put opterećenja: Senzor ima prstenasto ili prstenasto tijelo sa središnjim provrtom. Šipka, vijak ili tetiva prolaze kroz ovaj otvor bez dodira s unutarnjom stijenkom. Strukturna matica ili sidrena ploča naliježu izravno na prstenastu površinu. Tijelo prstena ravnomjerno se komprimira oko svog opsega, a više VW akorda uprosječuje signal po cijelom prstenu.

Prijave: Uobičajene primjene uključuju nadzor prednapregnutog sidra i sidra u stijeni. Učinkovito mjeri silu kabela u mostovima i potpornim zidovima. Inženjeri se oslanjaju na njega za praćenje sile sidra brana i hidroelektrana. Idealan je za naknadni nadzor na postojećim strukturama jer ne zahtijeva rastavljanje strukturnog elementa.

Ključne specifikacije: Standardni kapaciteti kreću se od 500 do 8.000 kN, iako su prilagođeni modeli i dalje dostupni. Koristi konfiguraciju mjerenja od 3 akorda do 6 akorda. Projektirani vijek trajanja je 50 godina. Ova se dugovječnost oslanja na elastično čelično tijelo tretirano u više faza, VW žice ultra-visoke čvrstoće i sidreno zavarivanje prema međunarodnim standardima. Ugrađeni HAT čip aktivno sprema 800 zapisa mjerenja. Posjeduje dvojnu certifikaciju prema GB/T 13606-2007 i DL/T 269-2022. Potonji je hidrotehnički standard koji je strogo obvezan za usklađenost brana i hidroenergetskih projekata.

Tvrda granica: Prstenasta geometrija zahtijeva prolaznu šipku odgovarajuće veličine. Postavljanje šuplje ćelije u ravnu kompresijsku hrpu bez prolaznog elementa stvara nejednoliko polje naprezanja i generira vrlo nepouzdana očitanja.

4. Tip 3 — Mjerač opterećenja aksijalnom silom: Mjerenje sile užeta i podupirača tijekom vremena

Mjerač aksijalne sile zauzima jasnu mjernu nišu između čvrstih i šupljih ćelija.

Put opterećenja: Senzor se izravno pričvršćuje ili steže oko izduženog strukturnog elementa. Aktivno mjeri komponentu aksijalne sile duž primarne osi elementa. Dizajn namjerno izolira aksijalnu silu od bilo kojeg momenta savijanja. Standardna kompresijska ćelija ne može pružiti ovu kritičnu sposobnost izolacije.

Prijave: Omogućuje dugoročno praćenje sile kabela u mostovima s kosim kabelima, visećim mostovima i naprednim sustavima stabilizacije nagiba. Prati potpornu i zateznu silu u potpornim zidovima i dubokim iskopima. Također detektira opuštanje prije naprezanja i preraspodjelu opterećenja u strukturama poduprtim kabelima tijekom njihovog radnog vijeka.

Ključne specifikacije: Senzor koristi senzore vibrirajuće žice uparene s ugrađenim HAT inteligentnim čipom. Kupci mogu odabrati bilo konvencionalni VW izlaz ili varijante pametnog RS485 digitalnog izlaza. Odabir jednostavno ovisi o duljini kabela i koristi li stranica automatizirano prikupljanje podataka.

Zašto je ova vrsta važna: U strukturama poduprtim kabelima, progresivna preraspodjela opterećenja uzrokovana zamorom kabela ili kvarom sidra ostaje nevidljiva rutinskom vizualnom pregledu. Mjerač aksijalne sile generira kvantitativne podatke trenda. Ovi podaci govore inženjerima točno kada se kabel približi pragu zamjene godinama prije nego što se na strukturi pojavi bilo kakav vidljivi nedostatak.

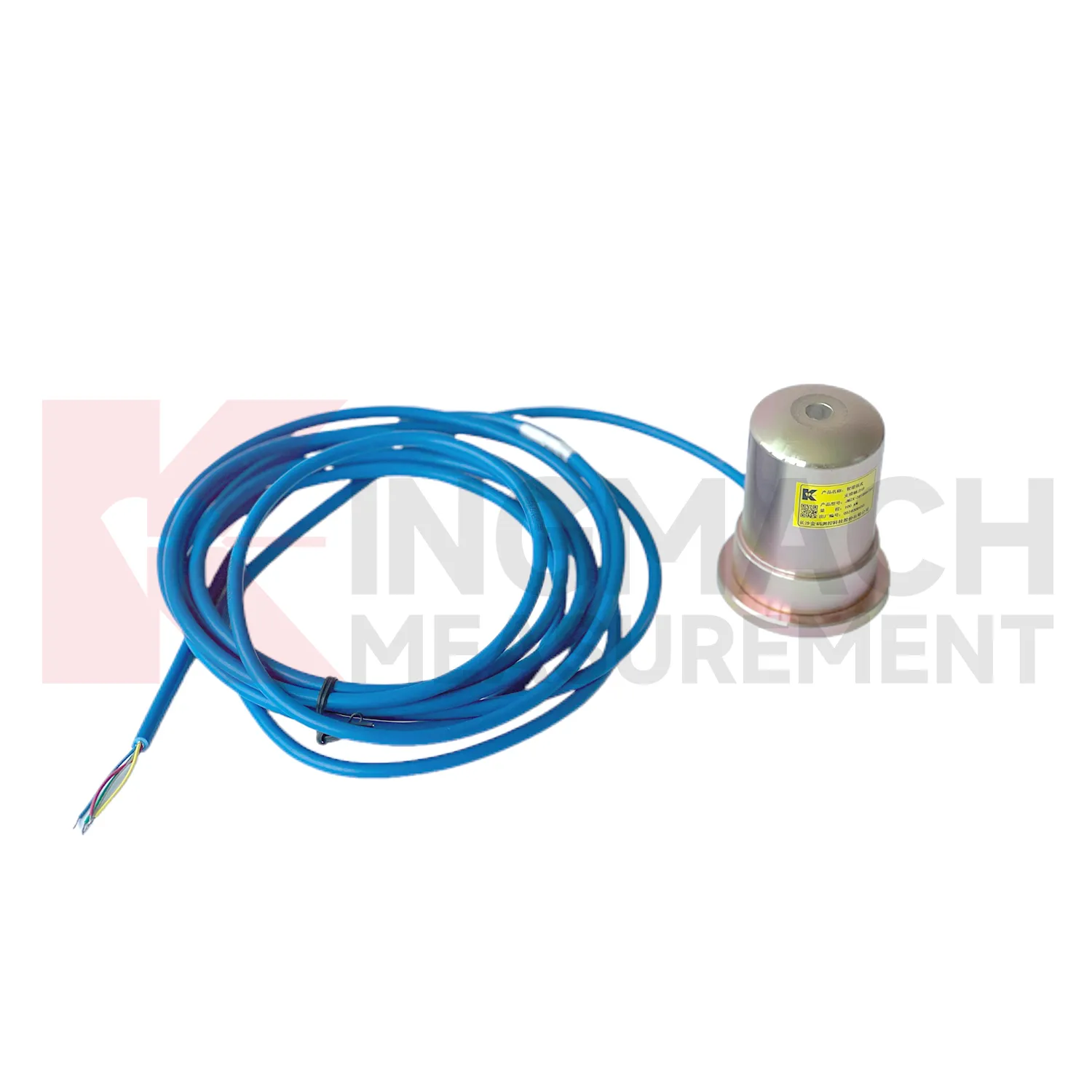

5. Tip 4 — Pametni mjerač aksijalne sile oplate: Sigurnost opterećenja u fazi izgradnje

Pametni mjerač aksijalne sile oplate služi potpuno drugoj fazi projekta i profilu korisnika.

Put opterećenja: Koristi identičan princip mjerenja aksijalne sile kao i model JMZX-38. Međutim, inženjeri su optimizirali ovu verziju posebno za privremene podupirače oplate, podupirače i oplate. Timovi gradilišta postavljaju i uklanjaju senzor više puta kako gradnja postupno napreduje kroz različite katove ili dijelove.

Prijave: Omogućuje aktivno praćenje opterećenja podupirača betonske oplate tijekom većih izlijevanja. Omogućuje praćenje sile podupirača u dubokim iskopima koji se nalaze u blizini ranjivih postojećih struktura. Također pruža osnovni nadzor mostova i povišenih konstrukcija tijekom njihove faze izgradnje.

Zašto je praćenje faze izgradnje važno: Kvarovi oplate i oplate među najčešćim su uzrocima kobnog urušavanja konstrukcije tijekom izgradnje zgrade. Podaci o aksijalnoj sili u stvarnom vremenu u podupiračima trenutačno identificiraju opasnu preraspodjelu opterećenja. Ova opasna preraspodjela često proizlazi iz neravnomjernog postavljanja betona, susjednih teških tereta dizalice ili iznenadnog slijeganja podloge. Senzor detektira te anomalije puno prije nego što struktura dosegne prag katastrofalnog kvara.

Ključna prednost: Proizvođač je namjenski dizajnirao ovaj senzor za nevjerojatno brze cikluse ugradnje i iznimno robusno rukovanje na aktivnim gradilištima. Pametni HAT izlaz na siguran način omogućuje prikaz u stvarnom vremenu izravno na licu mjesta bez potrebe za namjenskim sustavom za bilježenje podataka.

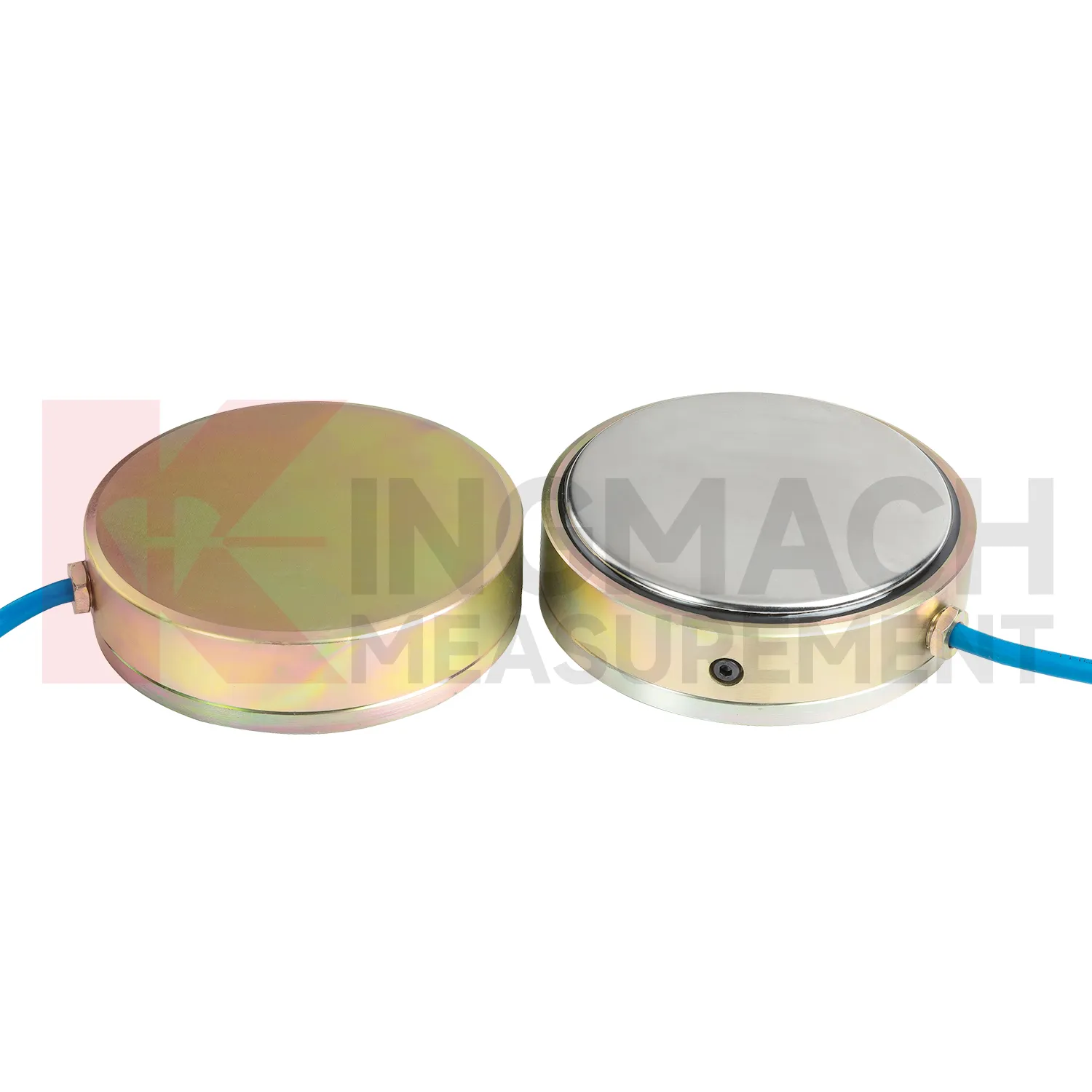

6. Tip 5 — ćelija za tlak zemlje: mjerenje raspodijeljenog kontaktnog naprezanja tla

Zemaljske tlačne ćelije rješavaju složeni problem mjerenja koji niti jedan drugi tip senzora ne može riješiti.

Problem mjerenja: Tlo primjenjuje raspodijeljeno kontaktno naprezanje preko široke površine, umjesto da djeluje kao pojedinačno točkasto opterećenje. Konvencionalna mjerna ćelija postavljena na jednu točku samo očitava visoko lokalizirano naprezanje točno na toj točki. Ovo lokalno očitanje može biti značajno veće ili niže od stvarnog prosječnog opterećenja konstrukcije. Tlačna ćelija zemlje ima izuzetno veliko ravno lice. Ovo veliko lice učinkovito usrednjava koncentracije naprezanja uzrokovane velikim varijacijama veličine čestica, neuniformnošću zbijanja i nasumičnim grupiranjem agregata.

Dvije varijante:

JMZX-50XXAT služi kao standardni model. Aktivno nadzire potporne zidove, podzemne objekte, obloge tunela, nasipe i temeljne ploče. Precizno mjeri koliko tlo ili ispuna opterećuju strukturu tijekom cijelog životnog vijeka praćenja.

JMZX-51XXAT služi kao veliki model dizajniran za aplikacije s velikim opterećenjem. Inženjeri upotrebljavaju ovaj model u velikim nasipima brana, kesonima velikog promjera i teško opterećenim strukturnim zonama punjenja. U tim ekstremnim okruženjima, čelna površina standardne ćelije znatno bi nedovoljno predstavljala pravu distribuciju naprezanja na dubini.

Varijanta sufiksa pametnog bankomata: Ova varijanta uključuje ugrađeni HAT čip za potpuno automatiziranu korekciju temperature i pouzdan digitalni izlaz. Ova tehnologija ostaje apsolutno neophodna za duboko ukopane ćelije koje zahtijevaju dugačke kabele. Također je kritičan na gradilištima s visokim EMI-jem zbog teških pumpi za odvodnjavanje ili aktivne opreme za iskopavanje.

Kritična instalacijska napomena: Tehničari moraju eksplicitno orijentirati površinu ćelije okomito na smjer primarnog glavnog naprezanja. Ćelija instalirana pod netočnim kutom mjeri irelevantnu komponentu naprezanja, a ne specifično naprezanje koje je dizajner namjeravao pratiti. Ova pogreška ostaje jedna od najčešćih pogrešaka pri pogrešnoj primjeni tlačnih ćelija na terenu.

7. Vrste 6 — Praćenje tlaka tekućine: pijezometar i mjerač razine vode

Voda i porni tlak funkcioniraju kao fizičke sile po jedinici površine. Njihovo mjerenje je u biti mjerenje mjerne ćelije koje se primjenjuje izravno na tekući medij. Ovaj se proces oslanja na identičan fizički princip, ali koristi drugačiji elastični element i različitu senzorsku geometriju.

Podtip A — pametni vibrirajući žičani piezometar (JMZX-55XXHAT): Ovaj instrument mjeri tlak vode u porama i dinamičku visinu podzemne vode u bušotinama i upornim cijevima pomoću provjerenog VW senzora. Inženjeri su ga dizajnirali za trajnu ugrađenu ugradnju duboko unutar geotehničkih formacija kao što su temelji brana, nasipi, padine i okretnice tunela. Sadrži ugrađeni HAT čip s automatskom temperaturnom kompenzacijom i RS485 digitalnim izlazom. Ovo je apsolutni primarni izbor kada će timovi zakopati ili injektirati senzor trajno na mjestu za praćenje godinama ili čak desetljećima. Rastući porni tlak često djeluje kao najraniji mjerljivi prethodnik katastrofalne nestabilnosti padina ili otkazivanja temelja brane. Ovo kritično upozorenje pojavljuje se u podacima danima ili tjednima prije nego dođe do bilo kakve vidljive površinske deformacije.

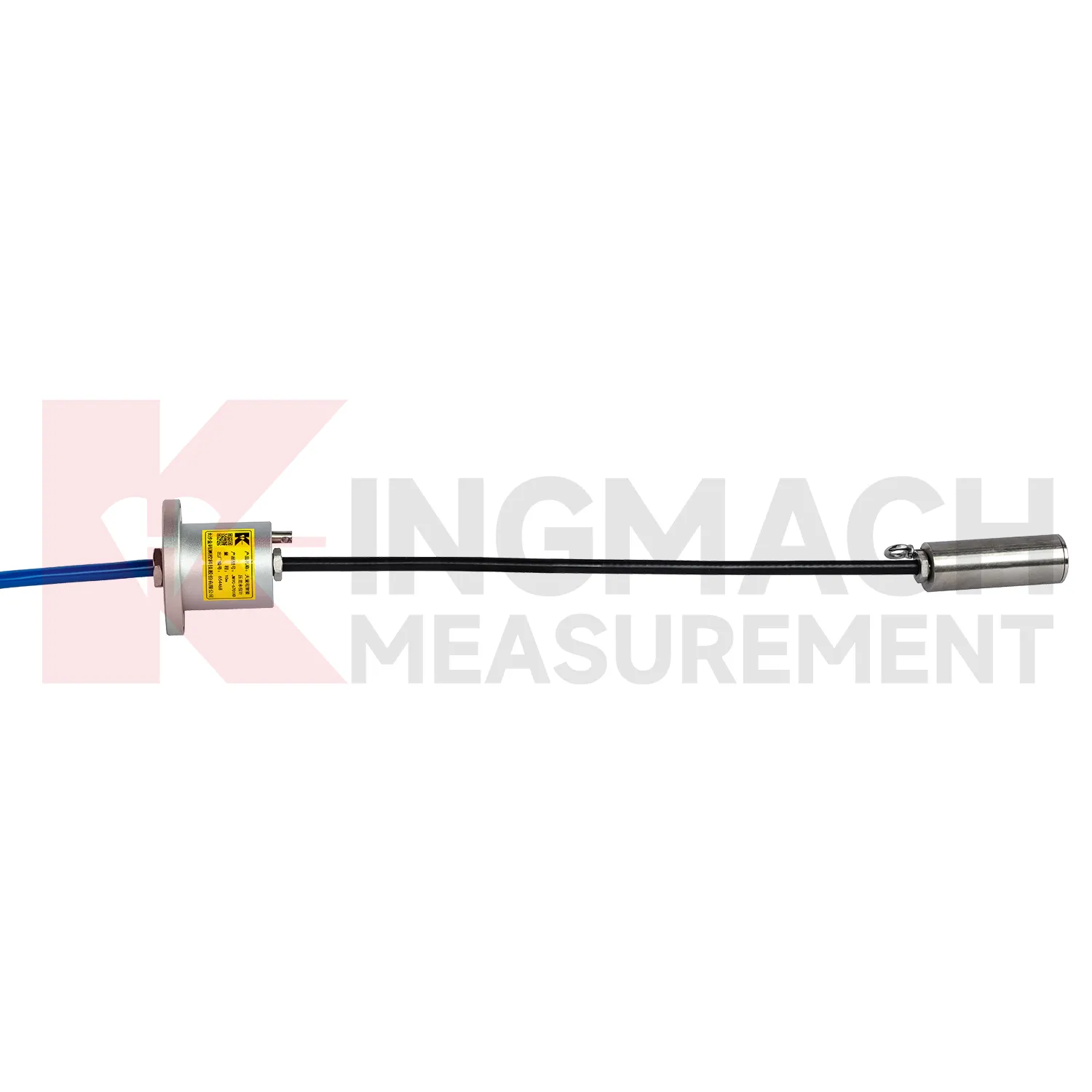

Podtip B — Pametni mjerač razine vode u diferencijalnom tlaku širokog raspona (JMYC-67XXAD): Ovaj visoko specijalizirani senzor mjeri duboki tlak curenja i točnu razinu vode. Timovi ga ugrađuju u unaprijed instalirane piezometarske cijevi, izlaze cijevi za rasterećenje tlaka i bušotine za meke temelje. Koristi naprednu tehnologiju diferencijalnog tlaka uparenu s ventiliranim kabelom. Njegove kompaktne dimenzije od φ24 mm × 71,5 mm osiguravaju da je dovoljno malen da se glatko spusti u bilo koju standardnu ​​promatračku cijev. Omogućuje iznimnu razlučivost od 0,1 mm i ocjenu točnosti od 0,2% FS. Radi na RS485 digitalnom izlazu (DC 9-24V) i radi u temperaturnom rasponu od -20°C do +80°C. Inženjeri odabiru ovaj model kada instalacija striktno zahtijeva submilimetarsku rezoluciju razine vode unutar cijevi, a lokacija već posjeduje žičano napajanje uz podatkovnu infrastrukturu RS485.

Podtip C — Integrirani mjerač razine vode širokog raspona diferencijalnog tlaka s 4G (JMYC-67XXAWL): Ovaj model predstavlja ultimativnu varijantu autonomne primjene na terenu. Besprijekorno integrira 4G bežični DTU, nepunjivu litijevu bateriju velikog kapaciteta od 3,6 V/38 Ah i namjenski zaslon mobilne aplikacije u vrlo kompaktnu jedinicu dimenzija 85 mm × 85 mm × 106 mm. Omogućuje pouzdanu razlučivost od 1 mm i strogu točnost od ±0,1% FS. Posjeduje službeni certifikat prema standardima GB/T 11828.2-2022. Trajanje baterije agresivno se proteže od 5 mjeseci u brzim intervalima od 20 minuta do više od 3 godine u intervalima od 6 sati. To je savršen izbor za hidrološke nadzorne stanice bez nadzora, daljinski nadzor rezervoara i goleme mreže za promatranje površinskih/podzemnih voda gdje tradicionalna mrežna energija i kabelska infrastruktura ostaju potpuno nedostupni.

Tablica odluke o odabiru proizvoda

Na glavnim sigurnosnim programima brana, inženjerski timovi rutinski koriste sve tri vrste tlaka tekućine istovremeno. Oni postavljaju VW piezometre duboko unutar zastora za injektiranje temelja. Sigurno postavljaju RS485 mjerače razine vode unutar piezometarskih cijevi galerije za pregled. Konačno, 4G vodomjere postavljaju točno na mjerne stanice površinskih rezervoara. Svaki poseban senzor opslužuje vrlo specifičnu mjernu točku unutar iste sveobuhvatne mreže za nadzor sigurnosti.

8. Konvencionalni nasuprot pametnog ŠEŠIRA: Odluka unutar svake vrste

Svaki prethodno spomenuti VW tip dolazi u konvencionalnim i naprednim pametnim HAT varijantama.

Konvencionalni VW izlaz proizvodi neobrađeni frekvencijski signal. Ovaj neobrađeni signal apsolutno zahtijeva vanjsku jedinicu za očitavanje ili namjenski zapisivač podataka za precizno pretvaranje frekvencije u upotrebljive inženjerske jedinice. Nudi najnižu početnu jediničnu cijenu i može se pohvaliti dokazanom pouzdanošću utvrđenom tijekom nekoliko desetljeća. Predstavlja pravi izbor za mali broj senzora, kratke kabele i starija mjesta koja već posjeduju postojeću VW infrastrukturu za očitavanje.

Smart HAT izlaz koristi ugrađeni čip koji isporučuje potpuno kalibrirane RS485 digitalne vrijednosti izravno korisniku. Ovo eliminira bilo kakvu potrebu za srednjim kondicioniranjem signala. Temperaturna kompenzacija se događa automatski. Ugrađena pohrana učinkovito sprema kritične podatke ako se veza s glavnim zapisivačem prekine ili prekine. To je pravi izbor za velike senzorske nizove koji prelaze 20 instrumenata. Uzimajući projekt s 50 senzora tijekom 10 godina kao primjer, rješenje Smart HAT u usporedbi s tradicionalnim samostalnim sustavom može postići približno 30-40% uštede u kablovima i kanalima za snimanje podataka, smanjiti troškove održavanja na licu mjesta i putovanja za oko 50%, te smanjiti ukupne troškove životnog ciklusa za 20-25%. To je neophodno za duge kabele preko 100 metara i visoko automatizirana mjesta gdje bi teški EMI iz građevinske opreme brzo degradirao standardnu analognu opremu VW signali.

Mjerači razine vode diferencijalnog tlaka u JMYC seriji su sami po sebi pametni. Ne postoji konvencionalna varijanta za ove specijalizirane instrumente. JMYC-67XXAD izlazi standardni RS485 za žičane automatizirane sustave. JMYC-67XXAWL proizvodi pouzdan 4G za potpuno bežično postavljanje bez nadzora. Odabir između njih strogo ovisi o infrastrukturi mjesta, a ne o mogućnostima osnovnog senzora.

Dok pametni senzori unaprijed koštaju više po jedinici, oni drastično smanjuju ukupne troškove vlasništva. Minimiziraju potreban broj kanala za snimanje podataka, pojednostavljuju složeno ožičenje i agresivno smanjuju učestalost posjeta održavanju. U standardnom sustavu za nadzor brane s 50 senzora, dugoročne uštede troškova tijekom životnog ciklusa tijekom 10-godišnjeg programa obično premašuju početnu početnu premiju za vrlo značajnu marginu.

Pravu vrstu definira sila, a ne katalog

Svaki od devet različitih proizvoda u ovom sveobuhvatnom asortimanu postoji jer u stvarnim inženjerskim projektima postoji vrlo specifična konfiguracija sile. Ispravna vrsta nikada nije puka preferencija proizvoda; ostaje apsolutna geometrijska nužnost. Ozbiljni programi strukturalnog nadzora rutinski koriste tri do pet različitih tipova istovremeno. Potpuna strukturalna sigurnosna slika inherentno zahtijeva više mjernih parametara, a ne samo višestruke dvostruke senzore potpuno iste vrste.

Jeste li već identificirali svoju vrstu nosive konstrukcije?

[ Pogledajte pune / šuplje mjerne ćelije ] · [ Pogledajte seriju ćelija za aksijalno opterećenje ] · [ Pogledajte seriju tlaka zemlje / pijezometara ] · [ Pogledajte sustave za praćenje razine vode ] · [ Kontaktirajte Kingmach tehničkog savjetnika → ]
