Kako odabrati pravu mjernu ćeliju: Vodič za odabir inženjera geotehnike

Neusklađena mjerna ćelija u projektu nadzora sidra brane ne proizvodi samo loše podatke – ona stvara sigurnosnu odgovornost. Odstupanje podataka tiho se akumulira. Propuštaju se kritična upozorenja. Na kraju se timovi suočavaju sa skupom reinstrumentacijom usred projekta. Ovaj scenarij naglašava surovu stvarnost u geotehničkom inženjerstvu. Mjerne ćelije nisu međusobno zamjenjive komponente. Odabir pogrešne vrste dovodi do ugrožavanja integriteta podataka, kašnjenja projekta ili ozbiljnih sigurnosnih rizika. Morate razumjeti kako odabrati pravu mjernu ćeliju za svoju specifičnu primjenu. Ovaj članak pruža praktičan okvir za odlučivanje za inženjere i timove za nabavu kako bi s apsolutnim povjerenjem odabrali senzore za nadzor konstrukcija.

Što mjerna ćelija zapravo mjeri (a što ne)

Uspostavimo temeljnu jasnoću. Merna ćelija pretvara mehaničku silu u mjerljivi električni signal. Ne samo da "mjeri težinu". Morate razlikovati mjerenje sile, mjerenje tlaka i mjerenje pomaka. Spajanje ovih različitih koncepata često dovodi do neusklađenosti instrumenata.

U geotehničkom i strukturnom praćenju, mjerna ćelija s vibrirajućom žicom dominantan je izbor. Značajno se razlikuje od tipova mjerača naprezanja koji se obično nalaze u standardnim industrijskim postavkama. Nadalje, industrija sada razlikuje konvencionalne i "pametne" mjerne ćelije. Pametni senzori imaju ugrađenu obradu signala, digitalni izlaz i mogućnosti više parametara. Sada kada razumijemo njihovu temeljnu funkciju, moramo procijeniti radno okruženje.

Faktor odluke 1: Najprije definirajte svoju okolinu mjerenja

Morate definirati svoje mjerno okruženje prije razmatranja vrste mjerne ćelije. Ovaj pristup preinačuje proces odabira i nadilazi generičke usporedbe specifikacija.

Okruženje u kontaktu s tlom i stijenama zahtijeva posebne dizajne. Zemaljske tlačne ćelije trebaju ravne površine, velike površine kako bi izračunale prosječne koncentracije naprezanja. Obitelj Kingmach zemljanih tlačnih ćelija (vw & smart type) služi upravo ovoj svrsi. Ćelija za točkasto opterećenje će sustavno dati pogrešna očitanja u materijalima za ispunu. Sidrena šipka, pilot i okolina nakon zatezanja diktiraju različite oblike. Šuplje ili pune mjerne ćelije moraju se precizno poravnati s promjerom vijka ili kabela i veličinom prednaprezanja.

Konstrukcijske oplate i privremeni radovi zahtijevaju robusne senzore. Mjerači aksijalne sile oplate, kao što je pametni mjerač aksijalne sile oplate (VW) JMZX-39XXHAT , pružaju mogućnosti brzog čitanja i robusnu toleranciju rukovanja. Konteksti vode i diferencijalnog tlaka zahtijevaju piezometre i vodomjere diferencijalnog tlaka. Inženjeri to određuju kada je "sila" hidrostatska. Ne zaboravite da se industrijsko i geotehničko okruženje bitno razlikuju. Trajnost instalacije, trajanje izloženosti, vibracije i regulatorni kontekst mijenjaju se ovisno o okolišu.

5 pitanja na koja morate odgovoriti prije nego što odredite

Prije navođenja modela mjerne ćelije odgovorite na ovih 5 pitanja o okolišu:

1. Koji materijal okružuje senzor?
2. Je li opterećenje dinamičko ili statično?
3. Hoće li senzor biti izložen potopljenju ili vlazi?
4. Koliko dugo će trajati program praćenja?
5. Koja su prostorna ograničenja za instalaciju?

Vrsta okruženja		Preporučena vrsta senzora	Kingmach Primjer modela
Geotehnički	Kontakt tla i ispune (nasipi, potporni zidovi, ukopane konstrukcije)	Tlačna ćelija velike površine s ravnom površinom	VW & Smart Type Earth Pressure Cell
	Sidrena šipka, pilot i naknadno zatezanje (Sidra za stijene, sidra za zemlju, prednapregnuti kabeli)	Šuplja mjerna ćelija	Šuplja mjerna ćelija JMZX-3XXXHAT
Strukturalni	Duboko temeljenje i tunelski čelični nosači (Podupirači, čelična rebra, tunelske obloge)	Mjerač aksijalne sile/opterećenja (montaža s kandžama)	Mjerač opterećenja aksijalne sile (VW i Smart tip) JMZX-38XXHAT
	Konstrukcijske oplate i privremeni radovi (Betonski izljevi, oplate, potporni okviri)	Mjerač aksijalne sile oplate	Pametni mjerač aksijalne sile oplate (VW) JMZX-39XXHAT
	Kompresija između krutih površina (Ležajevi mostova, baze stupova, okviri za ispitivanje opterećenja)	Čvrsta mjerna ćelija	Solid Merna ćelija Solid Merna ćelija JMZX-34XXHAT
Voda/pritisak	Porni pritisak vode u zasićenom tlu (Nasipi, jezgre brana, kosine, nasipi)	pijezometar	Pametni pijezometri (VW) JMZX-55XXHAT
	Razina podzemne vode u bušotinama i bunarima (Istraga lokacije, kontrola isušivanja, curenje brane)	Mjerač razine vode u diferencijalnom tlaku	Mjerač razine vode u diferencijalnom tlaku
Industrijski/precizni	Kompaktni mehanički sustavi (Uske strukturne površine, tanke komponente, integracija u uski prostor)	Senzor mjerne ćelije za mjerenje naprezanja (minijaturiziran)	Senzor mjerenja opterećenja
Industrijski	Rudarstvo i podzemni iskopi (Nosive grede, armaturni elementi, zone pritiska stijena)	Senzor mjerne ćelije za mjerenje naprezanja na potpornim/pojačanim elementima	Senzor mjerenja opterećenja

Istražite cijeli proizvod Kingmach mjernih ćelija: Kategorija mjerne ćelije

Faktor odluke 2: Uskladite vrstu mjerne ćelije s konfiguracijom sile

Zatim morate uskladiti vrstu mjerne ćelije s specifičnom konfiguracijom sile.

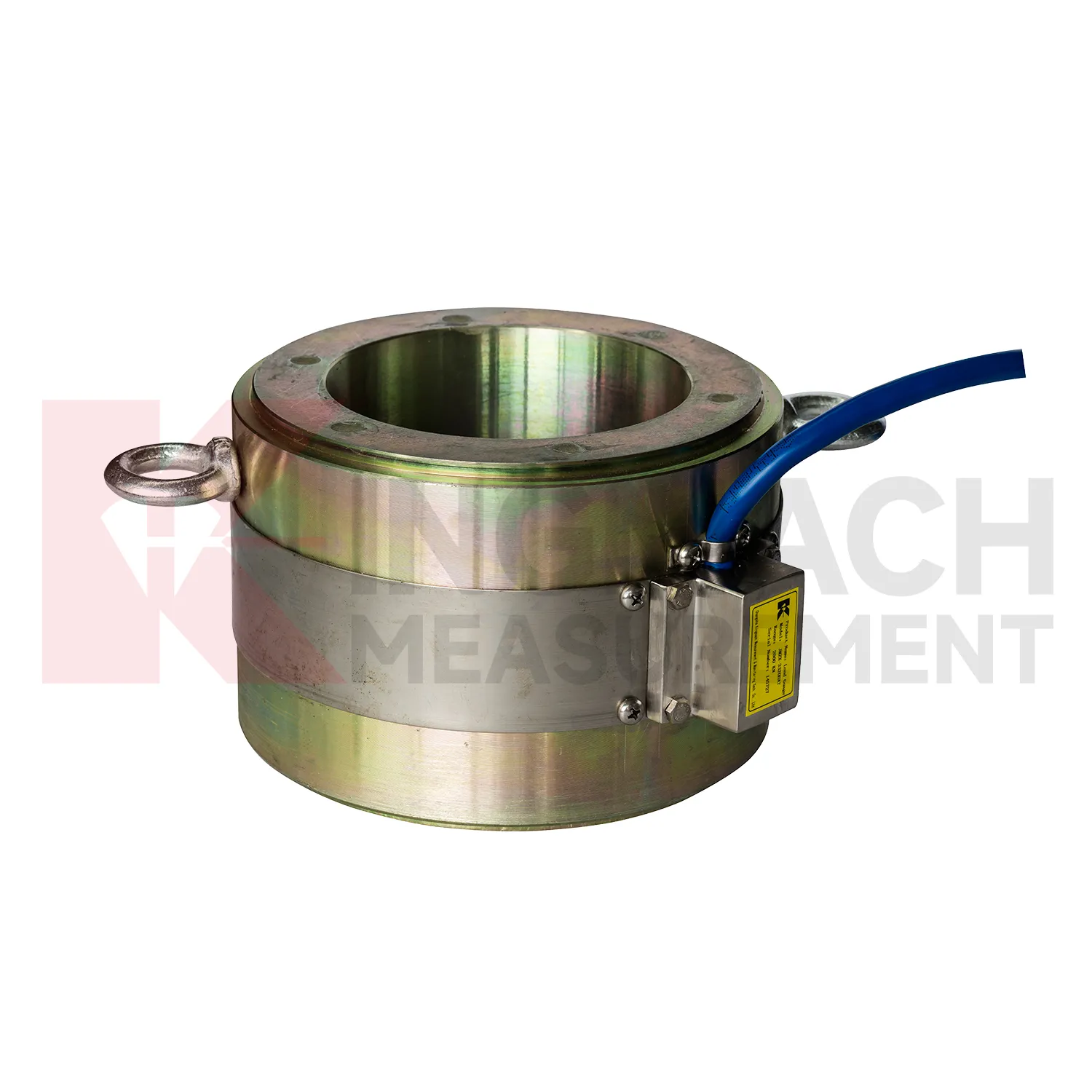

• Šuplje mjerne ćelije (npr. JMZX-3XXXHAT ): Imaju dizajn s rupama za sidrene šipke, sidra za stijene i glave pilota. Sila prolazi izravno kroz središte. Idealni su za nadzor nakon ugradnje bez ometanja konstrukcijskog elementa.

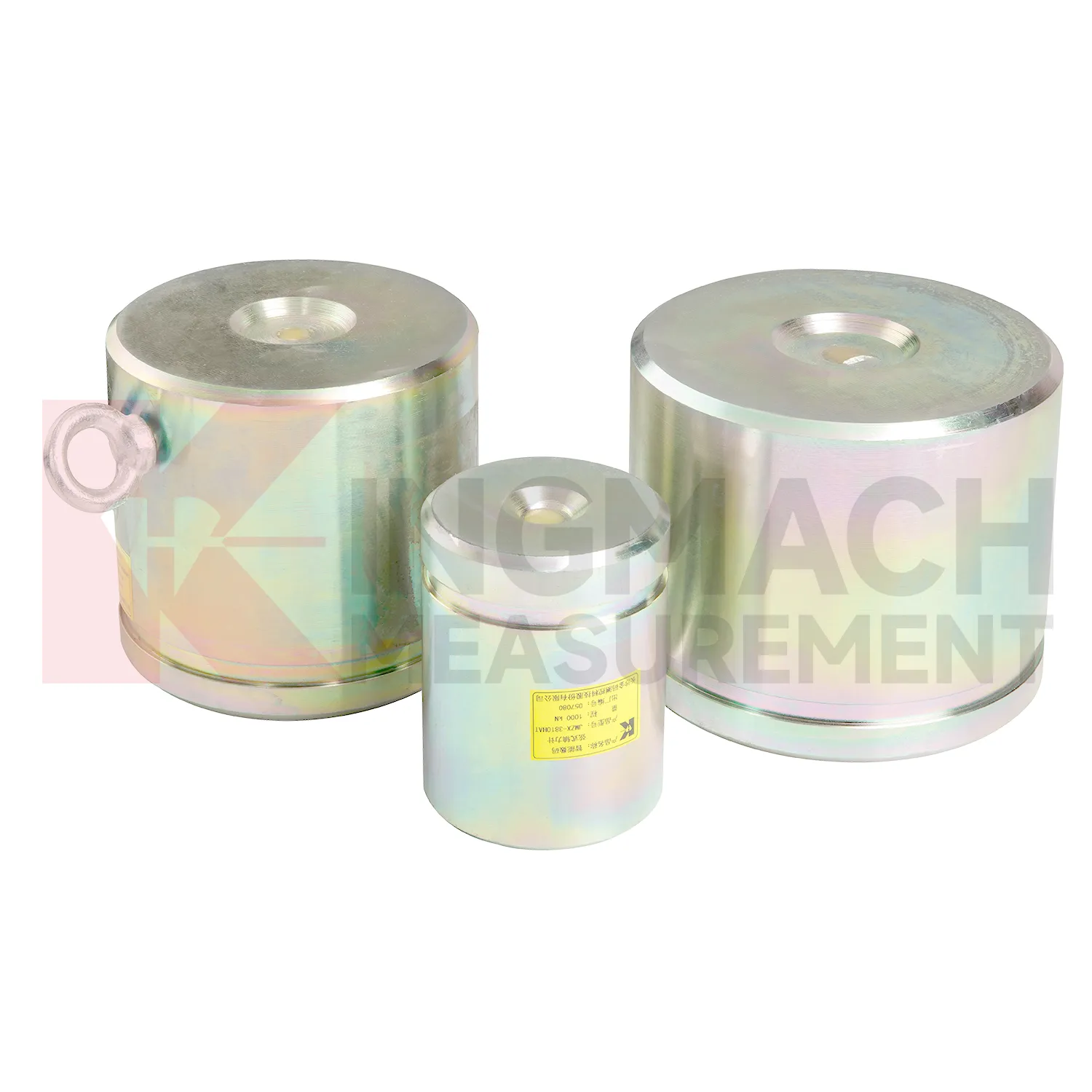

• Pune mjerne ćelije (npr. JMZX-34/35/36XXHAT ): Ovi kompresijski elementi u obliku stupa nalaze se između strukturnih površina. Sama ćelija postaje nosivi umetak. Savršeno odgovaraju većim rasponima kapaciteta.
• Mjerači opterećenja aksijalne sile (npr. JMZX-38XXHAT ): Inženjeri ih optimiziraju za nadzor kabela i podupirača. Hvataju promjene prije stresa tijekom vremena. Ova je funkcija ključna za dugoročnu izvedbu mosta i potpornog zida.
• Zemljine tlačne ćelije (npr. JMZX-50/51XXAT ): Ove ravne ćelije velikog promjera mjere naprezanje na površini tla i strukture. Velika varijanta "51" radi na nasipima i branama s velikim opterećenjem.

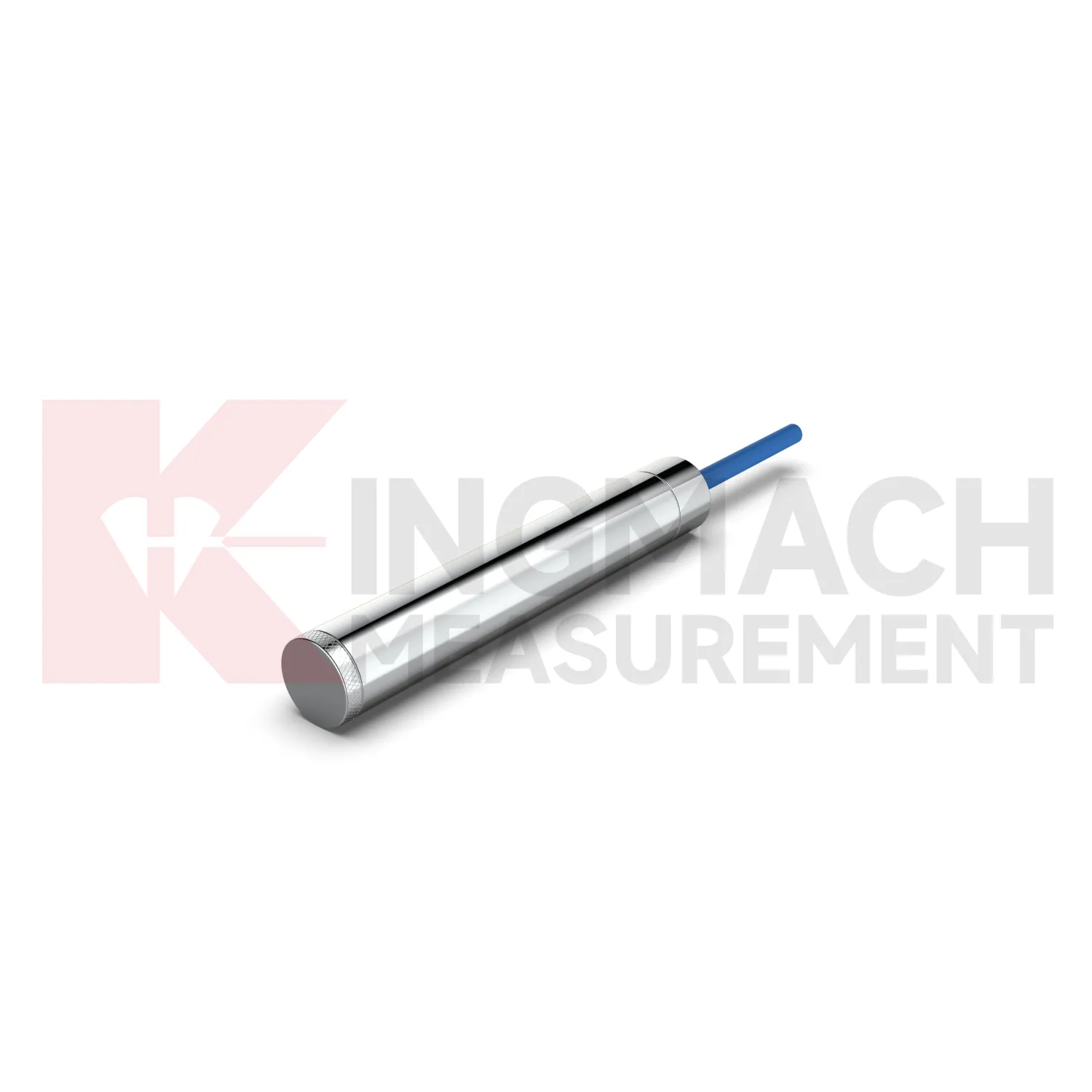

• Piezometri (npr. JMZX-55XXHAT ): Inženjeri ih odabiru kada je "opterećenje" tlak vode. Tipovi pametnih vibrirajućih žica upravljaju dugotrajnim praćenjem podzemne vode i pritiska pora.

Faktor odluke 3: Kapacitet, točnost i zamka pretjeranih specifikacija

Pažljivo odredite kapacitet kako biste izbjegli uobičajenu pogrešku u nabavi prevelike specifikacije. Mnogi timovi kupuju na temelju maksimalnog kapaciteta, a ne stvarnog radnog raspona. Na primjer, postavljanje ćelije od 5000 kN u aplikaciju od 400 kN prisiljava je da radi u najnižih 8% svog raspona. Razlučivost i ponovljivost naglo opadaju pri ekstremnim rasponima. Kao opće pravilo, odaberite ćeliju u kojoj je očekivano radno opterećenje između 40% i 80% nazivnog kapaciteta.

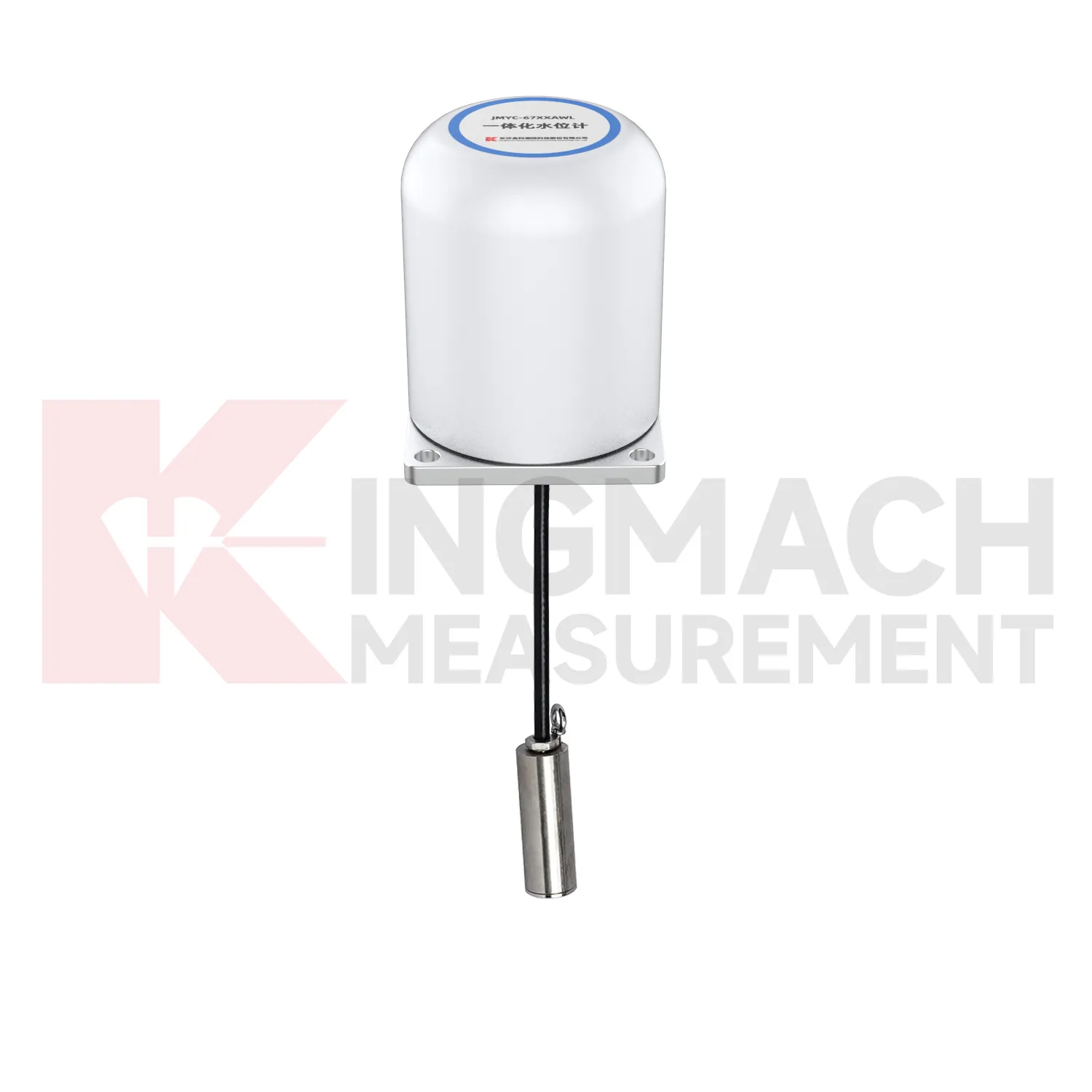

Također morate razumjeti klase točnosti. Laboratorijska točnost drastično se razlikuje od instalirane točnosti. Učinci temperature, ekscentrično opterećenje i duljina kabela mijenjaju performanse polja. Ćelije širokog raspona, poput JMYC-67XXAWL mjerač diferencijalnog tlaka , nude fleksibilnost. Morate procijeniti kada štede troškove, a kada žrtvuju rezoluciju. Konačno, razmotrite dugoročnu stabilnost. Vibrirajući žičani senzori pokazuju izvrsno ponašanje pri puzanju i nultom pomicanju tijekom višegodišnjih programa praćenja. U ovim scenarijima općenito su bolji od tipova otpornih mjerača naprezanja.

Faktor odluke 4: Konvencionalno naspram pametnog senzora

Morate odlučiti kada je inteligencija na brodu važna. Konvencionalni vibrirajući žičani senzori izlaze frekvencijski signal. Zahtijevaju vanjsko očitavanje ili zapisivač podataka. Oni nude najnižu jediničnu cijenu, visoku pouzdanost i desetljećima dokazane performanse.

Nasuprot tome, pametni (HAT) senzori sadrže ugrađeni mikroprocesor. Ovaj procesor obrađuje signal, temperaturnu kompenzaciju i digitalni RS-485/SDI-12 izlaz. Ova inteligencija eliminira buku tijekom dugih kabela na velikim mjestima. Trebali biste odabrati pametne senzore za velike nizove od 20 ili više instrumenata. Također se ističu u udaljenim mjestima ili projektima koji zahtijevaju izravnu integraciju sa SCADA ili IoT podatkovnim platformama. Konvencionalni senzori ostaju dovoljni za programe ručnog očitavanja ili male brojače mjesta. Pažljivo razmotrite ukupne troškove vlasništva. Pametni senzori koštaju više unaprijed, ali smanjuju broj kanala za snimanje podataka, složenost ožičenja i posjete održavanju tijekom tipičnog 5-godišnjeg razdoblja praćenja.

Faktor odluke 5: Integracija sustava

Merna ćelija nije cijeli sustav. Merna ćelija sama proizvodi podatke, ali sustav za praćenje proizvodi uvid. Morate zajedno specificirati očitanja, zapisivače podataka, softver za vizualizaciju i pragove alarma.

Prvo provjerite kompatibilnost signala. Vrsta izlaza mora savršeno odgovarati sustavu za prikupljanje podataka. Razmatranja o kablovima jednako su važna. Procijenite duljinu kabela u odnosu na potencijalnu degradaciju signala. Koristite oklopni instrumentacijski kabel za podzemne ili podvodne prolaze. Razmislite o vizualizaciji i mehanizmima upozoravanja. Automatizirane nadzorne ploče pretvaraju sirova očitanja opterećenja u sigurnosne podatke koji se mogu poduzeti. Ova inteligencija je ključna za praćenje brane, upravljanje temeljnom jamom i zdravlje mosta. Potražite pakete rješenja specifičnih za projekt prilagođene vašoj vrsti infrastrukture.

Popis za praktičan odabir

Uobičajene pogreške pri odabiru (i kako ih izbjeći)

1. Pogrešan fokus na industriju: Određivanje industrijskih mjernih ćelija za geotehničke primjene je opasno. Imaju pogrešan faktor oblika, neadekvatne ocjene zaštite i nedostaju im podaci o dugotrajnoj stabilnosti.

2. Zanemarivanje metodologije instalacije: Šuplja ćelija zahtijeva savršeno aksijalno poravnanje. Neiskusna posada može uzrokovati pogreške ekscentričnog opterećenja koje uništavaju podatke tijekom životnog vijeka praćenja.

3. Kupnja po jediničnoj cijeni: Kupnja koja se strogo temelji na cijeni po senzoru uz zanemarivanje ukupne cijene instrumentalnog sustava dovodi do prekoračenja proračuna.

4. Naknadno prikupljanje podataka: Tretiranje sustava za prikupljanje podataka kao naknadne stvari stvara ogromne nedostatke u kompatibilnosti.

5. Zanemarivanje održavanja: Neuspjeh planiranja ponovne kalibracije ili zamjene senzora u programima praćenja sigurnosti brane koji traju 10-20+ godina ugrožava dugoročnu sigurnost.

Pravi senzor, pravi projekt, pravi partner

Odabir pravog senzora osigurava uspjeh vašeg projekta. Morate definirati svoje mjerno okruženje, uskladiti konfiguraciju snage, optimizirati raspon kapaciteta, odabrati pravu razinu inteligencije i pažljivo planirati integraciju sustava. Složeni projekti imaju velike koristi od ranog inženjerskog dijaloga, a ne od jednostavnih usporedbi podatkovnih tablica.

Kingmachov tehnički tim pruža besplatne preglede projektnih zahtjeva. Pošaljite svoje parametre projekta i primite preporučenu specifikaciju senzora u roku od 48 sati.→ [Dobijte besplatnu tehničku preporuku]

Ovo besplatno savjetovanje pomaže osigurati optimalan odabir instrumenta. Možete istražiti naše relevantne studije slučaja projekta kako biste produbili svoj angažman. Pregledajte našu opsežnu ponudu Merna ćelija pronaći točan instrument za vaše potrebe. Pružamo robusnu dugoročnu podršku i usluge kalibracije kako bismo zaštitili vašu infrastrukturu.
