Primjena mjerača naprezanja u građevinarstvu: objašnjene ključne prednosti

Svaki veći strukturni kvar u modernoj gradnji dijeli zajednički znak upozorenja - onaj koji je stigao nečujno, tjednima ili mjesecima prije nego što je beton napuknuo ili se čelik savijao. To upozorenje bila je promjena naprezanja: nevidljiva deformacija koja se nakuplja unutar materijala pod opterećenjem. Problem nije bio u tome što struktura nije uspjela komunicirati. Problem je bio što nitko nije slušao.

Mjerači naprezanja to mijenjaju. Oni nisu pasivni instrumenti. Oni su sustavi ranog upozoravanja građevinske industrije — senzori koji pretvaraju nevidljivi mehanički stres u mjerljive, djelotvorne podatke. Inženjeri koji ih postavljaju ne prikupljaju samo brojke. Oni proširuju svoju sposobnost da vide unutar strukture koja, jednom izgrađena, postaje neprozirna za svaku drugu metodu pregleda.

Ovaj članak objašnjava gdje se mjerači naprezanja koriste u građevinarstvu, koje posebne prednosti donose projektnim timovima i vlasnicima imovine i kako odabrati pravi tip za bilo koju primjenu.

Što mjerač naprezanja zapravo radi?

Prije pregleda aplikacija, dobro je razjasniti što je naprezanje — i zašto je njegovo mjerenje važno.

Sve strukture doživljavaju manje deformacije kada su izložene težini. Kamion koji prelazi preko grede mosta uzrokuje savijanje grede prema dolje. Konstrukcija zgrade rezultira sabijanjem betonskog pilota. Potporni zid se savija jer se na njegovoj suprotnoj strani izvode iskopi. Znanstvenici deformaciju definiraju kao deformaciju koja se javlja u materijalima, koju mjere pomoću mikronaprezanja (με) kako bi proučavali skrivene pokrete koje ljudi ne mogu uočiti.

Mjerač naprezanja otkriva te promjene i pretvara ih u električni signal. Mjerač naprezanja služi kao mjerni alat koji kontinuirano prati strukturne pokrete otkrivajući istezanje i sabijanje s preciznošću od jednog mikronaprezanja.

Najrašireniji tip u niskogradnji i geotehničkoj gradnji je vibrirajuća žica (VW) mjerač naprezanja . Njegov princip rada je elegantan. Zategnuta čelična žica unutar senzora vibrira prirodnom frekvencijom. Kada se okolna struktura deformira, napetost žice se mijenja, a njezina rezonantna frekvencija se pomiče. Taj se pomak frekvencije izravno pretvara u očitanje naprezanja. Budući da je frekvencija otporna na pomicanje otpora kabela i varijaciju napona, VW mjerači održavaju točnost preko kabela dužih od 1000 metara i razdoblja mjerenja koja se protežu desetljećima - dva uvjeta koji rutinski diskvalificiraju mjerače otporne folije za trajno praćenje infrastrukture.

S tim temeljem uspostavljenim, ovdje ovi senzori obavljaju svoj najvažniji posao.

Gdje se mjerači naprezanja koriste u građevinarstvu — šest kritičnih primjena

1. Mostovi i povišene konstrukcije

Površinski montirani i površinski zavareni mjerači naprezanja na nosačima mostova, pločama palube i nosivim zonama prate odgovor na živo opterećenje, toplinske cikluse i dugotrajno puzanje. Za stare mostove koji se suočavaju s povećanim prometnim opterećenjem ili seizmičkim naknadnim opremanjem, ovi podaci informiraju odluke o nosivosti sa stvarnim strukturalnim dokazima, a ne konzervativnim inženjerskim pretpostavkama. Također identificira dijelove koji doživljavaju nenormalne koncentracije naprezanja — prvi pokazatelj lokaliziranog oštećenja uslijed zamora.

2. Betonski izljevi i masivne konstrukcije

Mjerači naprezanja za ugradnju lijevaju se izravno u svježi beton tijekom gradnje. Oni prate naprezanja stvrdnjavanja, toplinske gradijente unutar betonske mase i dugotrajno slijeganje — sve procese koji su potpuno nedostupni nakon završetka izlijevanja. U izgradnji brana, debelih upornjaka mostova i velikih temeljnih ploča, unutarnji toplinski gradijenti tijekom hidratacije mogu stvoriti vlačna naprezanja koja pucaju beton iznutra. Ugrađeni mjerači detektiraju te uvjete u stvarnom vremenu, omogućujući izvođačima da prilagode postupke stvrdnjavanja prije nego što dođe do oštećenja. To čini nadzor ugradnje alatom za kontrolu kvalitete tijekom izgradnje, a ne samo alatom za inspekciju nakon nje.

3. Duboko temeljenje i sustavi pilota

Mjerači deformacija armaturnih šipki ugrađuju se u liniji s armaturnim šipkama tijekom sastavljanja kaveza pilota, a zatim se lijevaju u pilot. Oni mjere stvarni prijenos opterećenja od glave pilota do nosivih slojeva ispod — podatke koje je inače nemoguće dobiti nakon betoniranja pilota. Ovo izravno potvrđuje pretpostavke geotehničkog dizajna napravljene tijekom faze projektiranja temelja projekta. Za visoke zgrade, stupove mostova i bilo koju strukturu gdje je izvedba temelja kritična, ovaj korak provjere zatvara jaz između onoga što je model predvidio i onoga što tlo stvarno daje.

4. Potporni zidovi i podloga za iskop

Urbana područja suočavaju se s najopasnijim izazovima praćenja tijekom dubokih iskopavanja. Mjerači naprezanja na armaturnim pilotima, zaštitnim pilotima i ankerima osiguravaju kontinuirana očitanja tijekom cijelog niza iskopavanja. Oni identificiraju promjene u pritisku tla i pomicanju zgrade prije nego što fizičke promjene postanu očite. Podaci pomažu građevinskim timovima da odrede potrebne zaštitne korake dok odlučuju koliko brzo iskapati i kada instalirati potporne strukture na gradilištima podzemne željeznice i na mjestima iskapanja podruma pored postojećih zgrada.

5. Tuneli i podzemni radovi

Mjerači postavljeni na obloge tunela i sklopove sidara otkrivaju konvergenciju izazvanu prekomjernim opterećenjem — postupno smanjenje promjera tunela uzrokovano pritiskom tla tijekom vremena. Oni rješavaju promjene na milimetarskoj skali, što ih čini sposobnima identificirati razvoj nestabilnosti mnogo prije nego što stanje postane vidljivo inspektorima. U tuneliranju s mekom podlogom kroz urbana područja, gdje površinsko slijeganje mora ostati unutar milimetarskih tolerancija, ova rezolucija nije tehničko usavršavanje. To je sigurnosni zahtjev.

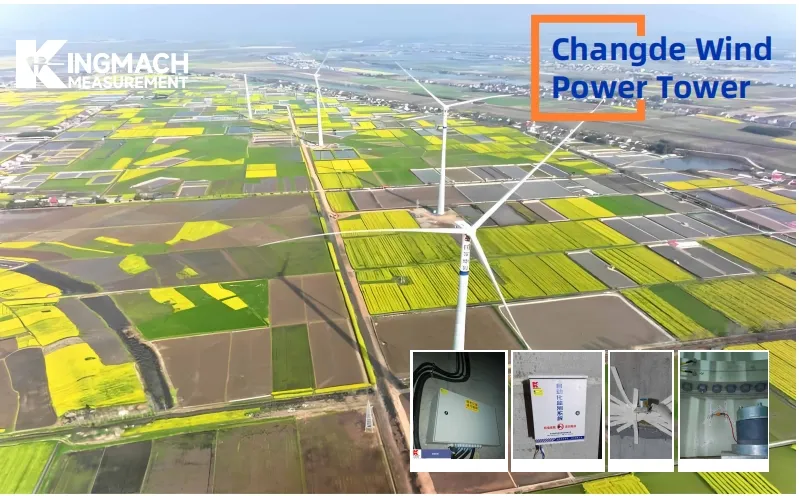

6. Tornjevi za vjetar i visoke građevine

Površinski zavareni mjerači naprezanja na prirubnicama tornja vjetroturbine i osnovnim dijelovima prate nakupljanje zamora pod cikličkim opterećenjem koje dominira radnim vijekom tornja vjetra. Svaka rotacija rotora primjenjuje mali ciklus naprezanja na toranj. Tijekom dvadeset godina ti se ciklusi broje u milijardama. Podaci o naprezanju omogućuju operaterima precizno izračunavanje preostalog vijeka trajanja od zamora - prelazak s rasporeda pregleda u fiksnim intervalima na programe održavanja temeljene na stanju koji su i sigurniji i isplativiji.

Šest ključnih prednosti praćenja mjerača naprezanja u građevinskim projektima

Razumijevanje aplikacija je korisno. Razumijevanje zašto te aplikacije opravdavaju ulaganje ono je što omogućuje projektnim timovima da iznesu slučaj interno i klijentima. Ovo je šest prednosti koje su najvažnije.

Prednost 1: Rano otkrivanje strukturnih oštećenja

Mjerači naprezanja otkrivaju nenormalne obrasce opterećenja tjednima ili mjesecima prije nego što makroskopski simptomi - pucanje, progib, slijeganje - postanu vidljivi. Ovo vrijeme pretvara hitni odgovor u planiranu intervenciju. Financijska razlika između kontroliranog popravka i neplaniranog strukturalnog zatvaranja obično je reda veličine. Sigurnosna razlika je apsolutna. Rano otkrivanje ne štedi samo novac. Inženjerima se kupuje vrijeme za donošenje informiranih odluka umjesto reaktivnih.

Prednost 2: Validacija pretpostavki inženjerskog dizajna

Nijedan strukturalni model nije savršena replika stvarnosti. Ponašanje tla, raspodjela opterećenja, izvedba spajanja i varijabilnost materijala stvaraju praznine između onoga što proračuni predviđaju i onoga što struktura stvarno doživljava. Podaci mjerača naprezanja iz stvarnih opterećenja pružaju povratnu informaciju koja zatvara te nedostatke. Ova provjera valjanosti posebno je vrijedna na prvim projektima, složenim uvjetima tla ili inovativnim strukturnim geometrijama — upravo u situacijama u kojima je nesigurnost projektiranja najveća, a cijena pogreške najveća.

Prednost 3: Kontinuirani podaci u stvarnom vremenu tijekom cijelog životnog ciklusa imovine

Periodični ručni pregled daje snimku stanja. Umreženi niz mjerača naprezanja osigurava kontinuirani film. Povezani s zapisivačima podataka i platformama za vizualizaciju, mjerači isporučuju očitanja 24/7 s podesivim pragovima upozorenja. Vlasnici projekta mogu nadzirati stanje konstrukcije s bilo koje lokacije, što je značajna operativna prednost za međunarodne vlasnike imovine koji upravljaju infrastrukturom na više geografskih područja. Daljinski nadzor također smanjuje učestalost skupih posjeta stručnjaka na licu mjesta — izravna ušteda na velikim, geografski raspršenim projektima.

Pogodnost 4: Podrška za usklađenost s propisima i izvješćivanje o sigurnosti

Regulatori u mnogim jurisdikcijama sada zahtijevaju dokumentirano strukturalno praćenje kao uvjet za operativne dozvole za brane, velike mostove i temelje visokih zgrada. Sustavi mjerača naprezanja proizvode kalibrirane zapise podataka s vremenskim žigom koji zadovoljavaju ove zahtjeve. Oni također pružaju dokaznu evidenciju potrebnu za istragu incidenta, potraživanja osiguranja i procjene odgovornosti. Za vlasnike projekata koji rade u više regulatornih okruženja, dosljedni protokol praćenja izgrađen na međunarodno kalibriranim senzorima znatno pojednostavljuje usklađenost.

Prednost 5: Produženi životni vijek imovine kroz održavanje temeljeno na podacima

Strukture koje se održavaju prema podacima o stvarnom stanju, a ne prema fiksnim vremenskim intervalima, izbjegavaju dvije simetrične pogreške: preuranjeno povlačenje iz pogona (dekomisioniranje strukture koja još ima godine sigurnog radnog vijeka) i odgođenu intervenciju (nastavak rada strukture nakon točke u kojoj održavanje košta više od zamjene). Strategije održavanja utemeljene na senzorima dosljedno su produžile životni vijek infrastrukture godinama ili desetljećima na glavnim infrastrukturnim programima diljem svijeta. Povrat ulaganja u senzore povećava se tijekom radnog vijeka imovine.

Pogodnost 6: Smanjenje izloženosti osiguranju i odgovornosti

Ova korist dobiva manje pažnje u tehničkoj literaturi nego što zaslužuje. Osiguravatelji projekata, financijeri koncesija i agencije za ocjenjivanje infrastrukturnih obveznica sve više prepoznaju dokumentirane programe strukturnog praćenja kao dokaz aktivnog upravljanja rizikom. Ovo priznanje ima mjerljive učinke: smanjenje premija osiguranja, povoljnije uvjete kreditiranja i veće povjerenje investitora u dugoročne infrastrukturne koncesije. Za razvojne programere, senzorski sustav nije samo tehnički alat. To je instrument financijskog upravljanja.

Odabir pravog mjerača naprezanja za vaš građevinski projekt

Odabir odgovarajućeg tipa mjerača slijedi dva pitanja: Kada će biti instaliran u odnosu na konstrukciju? Koji materijal i strukturni element prati?

Scenarij projekta	Preporučena vrsta mjerača	Ključni razlog
Novo betoniranje (temelji, brane, ploče)	Ugrađeni VW mjerač naprezanja	Instaliran prije izlijevanja; nema pristupa poslije

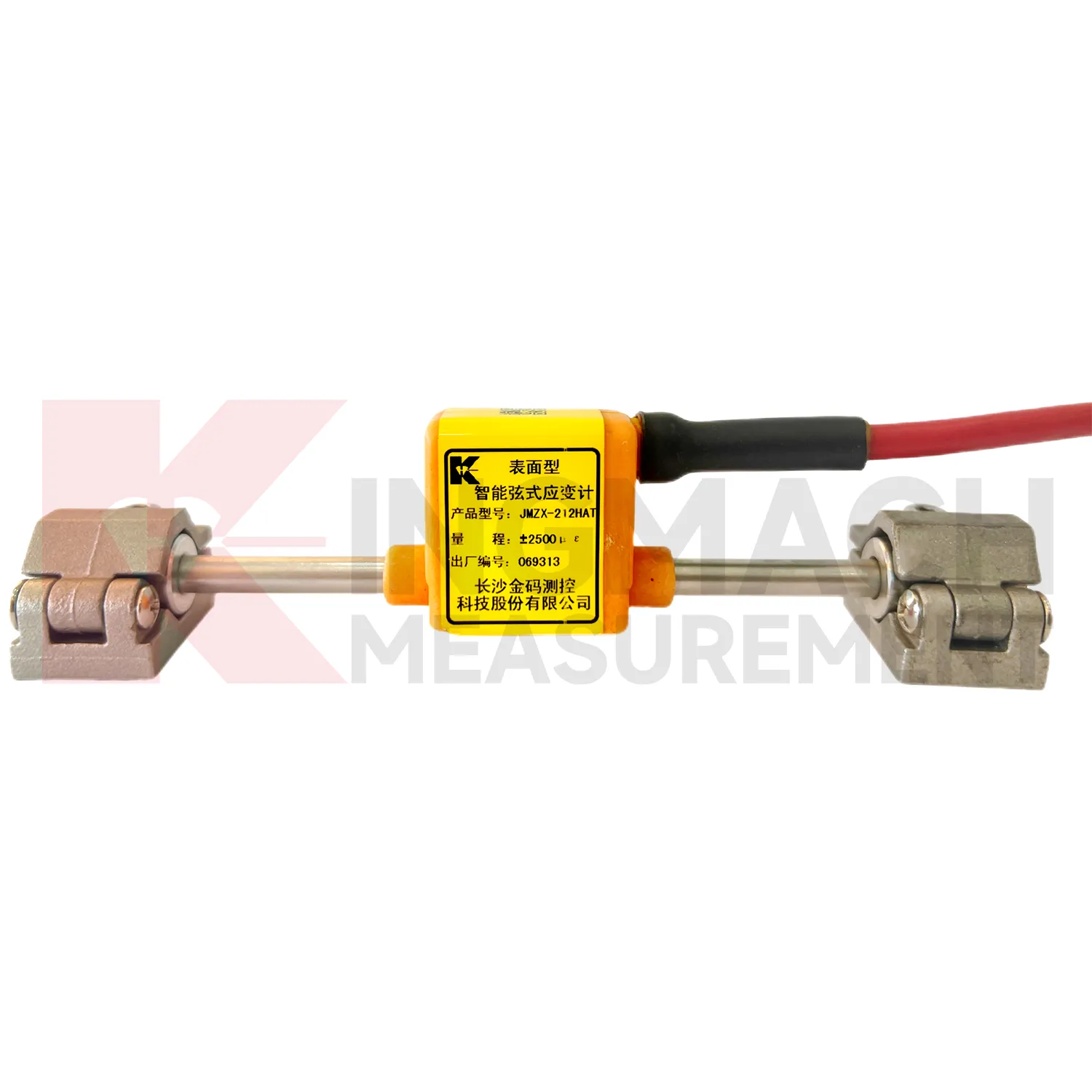

Postojeći beton ili drvena konstrukcija	Nadgradni VW mjerač naprezanja	Vijcima ili spojenim bez strukturalnih intervencija
Čelični elementi, nosači mostova, prirubnice tornjeva	Površinski zavareni VW mjerač naprezanja	Zavareni spoj podnosi vibracije i ciklička opterećenja
Nadzor armature i armature pilota	Deformator armaturne šipke	Mjeri aksijalno opterećenje izravno unutar šipke

Osim odabira tipa, na većinu međunarodnih projekata primjenjuju se još dva razmatranja. Prvo, pametne i digitalne izlazne varijante — modeli s RS-485 izlazom i ugrađenom temperaturnom kompenzacijom — izravno se integriraju s IoT snimačima podataka i centraliziranim platformama za nadzor. Mnoge specifikacije natječaja za infrastrukturu sada izričito zahtijevaju izlaze digitalnih senzora, osobito na pametnim gradovima i velikim prometnim projektima. Drugo, potvrde o tvorničkoj kalibraciji bitne su za usklađenost s propisima i osiguranje dokumentacije. Kupci bi trebali potvrditi sljedivost kalibracije prije nabave, osobito kada senzore nabavljaju preko granica.

Za inženjere koji specificiraju mjerače naprezanja za infrastrukturne projekte, Kingmachov raspon mjerača naprezanja vibrirajuće žice pokriva površinske, ugrađene, zavarene i armaturne konfiguracije deformatora — s opcijama pametnog digitalnog izlaza dizajniranim za integraciju s modernim sustavima nadzora.

Zaključak

Struktura pod opterećenjem uvijek komunicira. Komunicira putem mikro-deformacija koje oko inspektora ne može detektirati i koje vizualni pregled ne može kvantificirati. Mjerači naprezanja su instrumenti koji tu komunikaciju čine razumljivom - pretvarajući mehaničko naprezanje u podatke koji su inženjerima i vlasnicima imovine potrebni za donošenje ispravnih odluka.

Prednosti sežu i izvan prostorija s instrumentima. Rano otkrivanje spašava živote i proračune. Validacija dizajna poboljšava kvalitetu budućih projekata. Kontinuirani nadzor omogućuje daljinski nadzor u bilo kojoj mjeri. Usklađenost s propisima postaje dokumentirana, a ne pretpostavljena. Održavanje produljuje vijek trajanja imovine. A upravljanje financijskim rizikom poboljšava se na načine koji su vidljivi i osiguravateljima i investitorima.

Pravi senzor, ispravno specificiran i ispravno instaliran, ne bilježi samo ono što struktura radi. Svakoj zainteresiranoj strani — inženjeru, vlasniku, regulatoru i osiguravatelju — daje povjerenje da znaju da se struktura ponaša kako treba i upozorenje koje im je potrebno kada se ne ponaša.

Ako specificirate senzore za nadolazeći projekt, kontaktirajte Kingmachov tehnički tim s parametrima vašeg projekta za preporuku odabira senzora prilagođenu vašem strukturnom tipu, uvjetima instalacije i ciljevima praćenja.

FAQ

1. Koje se vrste mjerača naprezanja najčešće koriste u građevinarstvu?

Mjerači naprezanja s vibrirajućom žicom (VW) dominantan su izbor za stalne civilne i geotehničke nadzorne primjene. Dostupni su u konfiguracijama za površinsku montažu, ugradnju, površinski zavarene i armaturne deformacijske konfiguracije kako bi odgovarale različitim strukturnim elementima i uvjetima ugradnje. Njihovo načelo frekvencijskog izlaza daje stabilna, dugoročna očitanja koja mjerači otporne folije ne mogu pouzdano održati tijekom višegodišnjih programa praćenja.

2. Koliko dugo traju ugrađeni mjerači naprezanja unutar betonskih konstrukcija?

Visokokvalitetni VW mjerači za ugradnju dizajnirani su za životni vijek duži od 25 do 30 godina kada su ispravno instalirani i zaštićeni odgovarajućim usmjeravanjem kabela. Mnoge instalacije za praćenje brana i mostova daju dosljedne podatke više od dva desetljeća. Dugoročna izvedba ovisi o kvaliteti instalacije, zaštiti kabela i stabilnosti kalibracije senzorskog elementa — sve čimbenike koje treba potvrditi s proizvođačem prije nabave.

3. Mogu li mjerači naprezanja raditi u potopljenim ili potpuno natopljenim uvjetima?

Da. Većina VW mjerača naprezanja za građane ima IP68 vodootporne ocjene i posebno su dizajnirani za rad pod vodom u morskom okruženju, strukturama koje zadržavaju vodu i uvjetima zasićenog tla. Modeli ugradnje koji se koriste u nadzoru brana i obalnih temelja rutinski rade ispod razine podzemne vode ili unutar tijela struktura za zadržavanje vode tijekom svog punog proračunskog vijeka.

4. Koja je razlika između mjerača napetosti za površinsku montažu i ugradbenog mjerača naprezanja?

Mjerač za površinsku montažu ugrađuje se s vanjske strane postojeće konstrukcije - zalijepi epoksidom ili pričvrsti vijcima kroz nosače - nakon završetka izgradnje. Mjeri naprezanje na strukturnoj površini. Mjerilo za ugradnju ulijeva se izravno u svježi beton tijekom izgradnje i mjeri naprezanje unutar tijela konstrukcijskog elementa. Mjerila za ugradnju daju podatke o unutarnjem stanju naprezanja masovnog betona, kojima površinski instrumenti ne mogu pristupiti, a oni ostaju trajno na mjestu kao dio konstrukcije.

5. Kako se mjerači naprezanja integriraju s modernim platformama za praćenje zdravlja konstrukcija?

Pametni VW mjerači naprezanja s digitalnim RS-485 izlazom povezuju se izravno s kompatibilnim snimačima podataka, koji prenose očitanja na platforme za praćenje u oblaku ili na lokalnim platformama putem mobilne, satelitske ili žične mreže. Ove platforme prikazuju podatke o naprezanju u stvarnom vremenu, primjenjuju pragove upozorenja i generiraju automatizirana izvješća za timove za usklađenost i održavanje. Za integraciju je potreban kompatibilan hardver za snimanje podataka i mrežna povezanost na mjestu praćenja — oboje bi trebalo specificirati uz odabir senzora u fazi planiranja projekta.
