Vibrirajući žičani mjerač naprezanja u odnosu na električni mjerač naprezanja: ključne razlike

1. Odabir pravog mjerača naprezanja u inženjerskim projektima

Globalna potražnja za praćenjem stanja konstrukcija (SHM) u infrastrukturi brzo raste. Precizno mjerenje naprezanja igra ključnu ulogu u osiguravanju sigurnosti projekta, dugoročne trajnosti i usklađenosti s propisima. Voditelji projekata obično biraju između dvije glavne tehnologije: mjerač naprezanja vibrirajuće žice (VWSG) i električni mjerač naprezanja (ESG). Ovaj članak pruža sveobuhvatnu usporedbu mjerača naprezanja kako bi pomogao inženjerima, izvođačima i timovima za nabavu odabrati pravo rješenje za svoje specifične projekte.

2. Načela rada: Kako svaka tehnologija mjeri naprezanje

2.1 Mjerač napetosti vibrirajuće žice (VWSG)

VWSG radi na temelju promjene frekvencije zategnute žice unutar senzora. Strukturno naprezanje uzrokuje varijaciju napetosti u ovoj žici, što zatim dovodi do mjerljivog pomaka frekvencije. Ovaj generirani signal je inherentno digitalan, što znači da ostaje stabilan čak i kada se prenosi na velike udaljenosti. Ključni uvid za inženjere je da je ovaj signal temeljen na frekvenciji inherentno digitalan i ostaje vrlo stabilan čak i kada se prenosi na velike udaljenosti. Ovo je ključna prednost VWSG tehnologije u teškim uvjetima.

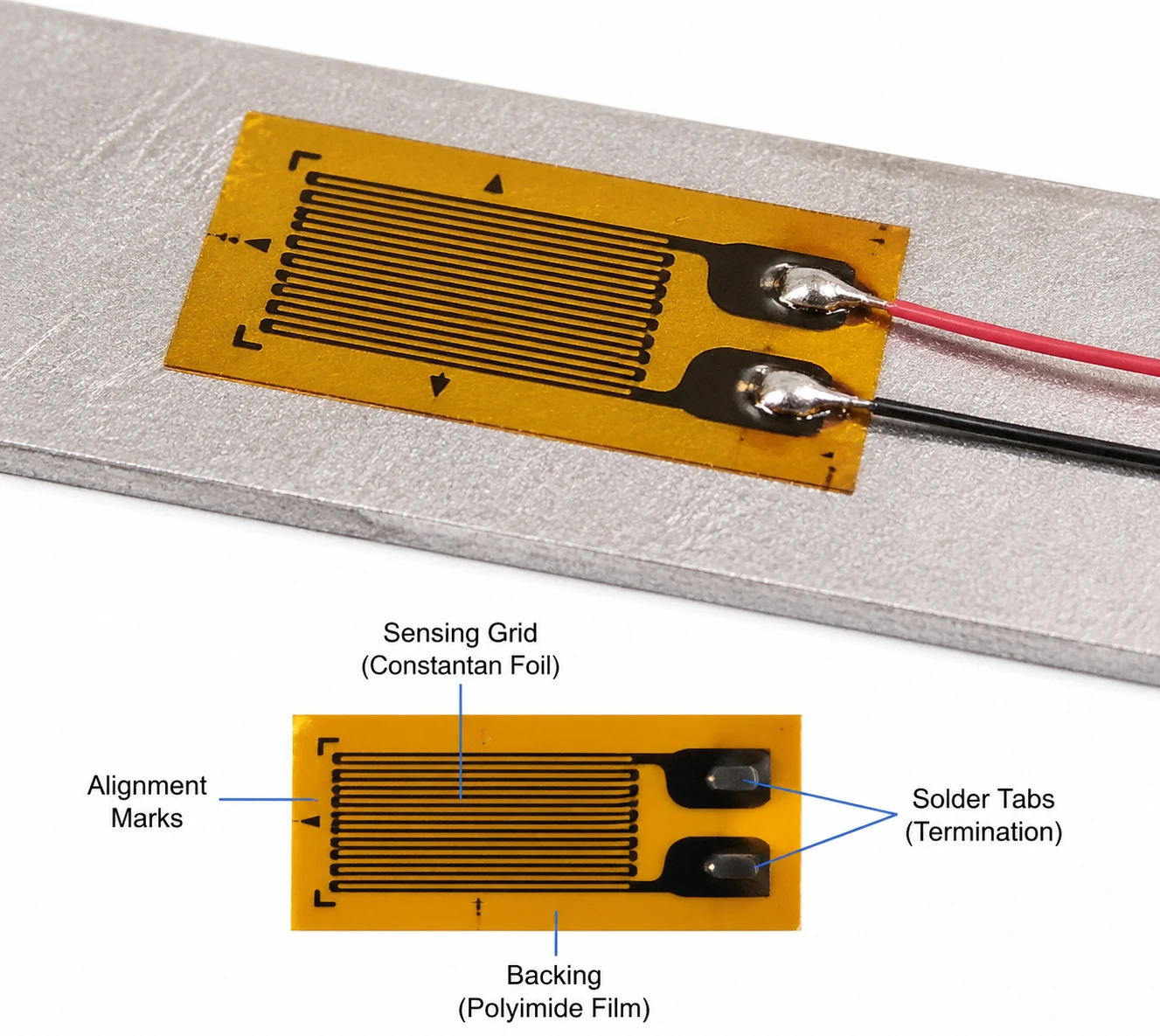

2.2 Električni mjerač naprezanja (ESG)

Električni mjerač naprezanja ili otporni mjerač naprezanja radi na temelju promjene električnog otpora. Fizičko naprezanje uzrokuje ovu promjenu otpora, koju Wheatstoneov mostni krug zatim pretvara u mjerljivi izlazni napon. Ovaj analogni sustav zahtijeva pažljivo kondicioniranje signala i pojačanje kako bi se proizveli upotrebljivi podaci. Ključni uvid je da je ESG izvrstan u otkrivanju mikroskopskih promjena, ali je značajno osjetljiviji na utjecaj okoline.

3. Usporedba performansi: točnost, stabilnost i osjetljivost

3.1 Točnost mjerenja

Električni mjerač naprezanja pruža visoku kratkoročnu točnost. Nasuprot tome, mjerač naprezanja s vibrirajućom žicom pruža iznimno pouzdanu dugotrajnu točnost.

3.2 Dugoročna stabilnost

VWSG se ističe u višegodišnjim projektima praćenja jer je njegov fizički mehanizam inherentno otporan na pomicanje. ESG se često muči u dugotrajnim primjenama. ESG je vrlo sklon pomaku signala i nepovoljnim temperaturnim učincima tijekom vremena.

3.3 Osjetljivost i rezolucija

ESG nudi vrhunsku osjetljivost, što ga čini prikladnijim za mjerenje mikronaprezanja, provođenje laboratorijskih ispitivanja i bilježenje dinamičkih promjena mjerenja. VWSG radi s nešto nižom rezolucijom, što ga čini idealnim za praćenje statičkih i sporo promjenjivih opterećenja.

4. Prilagodljivost okolišu: Što je bolje u teškim uvjetima?

4.1 Otpornost na temperaturu

Promjene temperature utječu na sve senzore za nadzor stanja konstrukcije. VWSG ima ugrađenu temperaturnu kompenzaciju, pojednostavljujući proces prikupljanja podataka. ESG zahtijeva vanjske kompenzacijske mehanizme za održavanje integriteta podataka tijekom temperaturnih fluktuacija.

4.2 Vlaga, korozija i prašina

VWSG je potpuno zabrtvljen od elemenata, što ga čini vrlo prikladnim za ugrađene aplikacije. ESG je vrlo osjetljiv na kvalitetu ugradnje i zahtijeva značajnu vanjsku zaštitu kako bi preživio vlagu i prašinu.

4.3 Elektromagnetske smetnje (EMI)

VWSG je potpuno otporan na elektromagnetske smetnje jer se oslanja na frekvencijski signal. ESG je i dalje vrlo osjetljiv na EMI jer emitira analogni signal. Ova otpornost pruža snažan prodajni kut za korištenje VWSG senzora u velikim infrastrukturnim projektima. Iznimno se dobro ponašaju u obalnim područjima, podzemnim tunelima i velikim branama.

5. Instalacija i održavanje: Praktična razmatranja za inženjere

5.1 Složenost instalacije

ESG zahtijeva pedantan postupak instalacije. Tehničari moraju izvršiti preciznu pripremu površine i osigurati kritično lijepljenje za postizanje točnih očitanja. VWSG nudi mnogo robusnije iskustvo instalacije. Radnici mogu jednostavno prilagoditi VWSG za izravno ugradnju u beton bez ugrožavanja senzora.

5.2 Zahtjevi za održavanje

ESG nosi veći rizik kvara na terenu. Operateri moraju provoditi čestu kalibraciju kako bi ESG ispravno funkcionirao. VWSG zahtijeva minimalno održavanje nakon postavljanja. Ova izdržljivost rezultira vrlo dugim vijekom trajanja za VWSG.

6. Kompatibilnost sustava za prikupljanje podataka i nadzor

6.1 Prijenos signala

VWSG bez napora upravlja prijenosom na velike udaljenosti, šaljući točne signale do nekoliko kilometara. ESG se bori s dugim kabelima i ozbiljno je ograničen šumom signala.

6.2 Integracija sa SHM sustavima

Obje vrste senzora nude integraciju s modernim mrežama za praćenje zdravlja konstrukcija. Osiguravaju kompatibilnost sa standardnim snimačima podataka. Besprijekorno se povezuju s IoT platformama za nadzor i sustavima za daljinski nadzor. Ova interoperabilnost predstavlja izvrsnu priliku za predstavljanje cjelovitih rješenja za nadzor klijentima.

7. Tipične primjene: Gdje svaki senzor ima najbolje rezultate

7.1 Primjene mjerača naprezanja vibrirajuće žice

• Brane i hidroelektrane
• Mostovi i tuneli
• Duboki temelji
• Kosine i geotehnički monitoring

7.2 Primjene električnih mjerača naprezanja

• Laboratorijsko ispitivanje
• Istraživanje i razvoj u zrakoplovstvu i automobilskoj industriji
• Kratkotrajno ispitivanje konstrukcija
• Visokofrekventna dinamička mjerenja

8. Trošak u odnosu na vrijednost: kratkoročni proračun u odnosu na dugoročni ROI

Kada analiziraju mogućnosti vibrirajuće žice u odnosu na mjerenje otpora, timovi moraju gledati dalje od početne nabavne cijene. ESG nudi niže početne troškove. Međutim, često održavanje i zamjene rezultiraju puno višim troškovima životnog ciklusa za ESG. VWSG zahtijeva veće početno ulaganje. S vremenom VWSG donosi niže troškove održavanja i zamjene. Ključni uvid u nabavu je da je ukupni trošak vlasništva (TCO) znatno važniji u velikim, višegodišnjim projektima.

9. Vodič za odlučivanje: Kako odabrati pravi mjerač naprezanja za vaš projekt

9.1 Ključni kriteriji odabira

Timovi za nabavu moraju procijeniti nekoliko ključnih čimbenika prije konačnog odabira senzora. Morate uzeti u obzir ukupno trajanje projekta i specifične okolišne uvjete na lokaciji. Također morate odrediti potrebnu točnost, navesti stroga proračunska ograničenja i procijeniti ukupnu izvedivost instalacije.

9.2 Tablica brze usporedbe

Faktor	Vibrirajuća žica	Električni
Stabilnost	Izvrsno	Prosjek
Osjetljivost	Prosjek	Izvrsno
Izdržljivost	Izvrsno	Niska
Trošak (početni)	viši	Donji

10. Zaključak: Usklađivanje tehnologije s potrebama projekta

Jednostavno ne postoji "jedna veličina za sve" rješenje pri odabiru strukturnih senzora. Ukratko, VWSG je superioran izbor za dugoročno praćenje u teškim uvjetima. ESG ostaje najbolji alat za visokoprecizne, kratkoročne aplikacije testiranja.

Pozivamo čitatelje da zatraže tehničko savjetovanje s našim inženjerskim timom. Možemo vam pomoći da dobijete prilagođena senzorska rješenja i detaljno raspraviti vaše specifične projektne zahtjeve. Kontaktirajte nas za prilagođeno rješenje za praćenje naprezanja za vaš sljedeći infrastrukturni projekt.

[Kontaktirajte nas sada!]

FAQ

1. Koja je glavna razlika između mjerača naprezanja vibrirajuće žice i električnog mjerača naprezanja?

Glavna razlika je u principu njihovog rada. VWSG se oslanja na pomak frekvencije zategnute žice za mjerenje napetosti, dok ESG mjeri napetost kroz promjenu električnog otpora.

2. Koji je mjerač naprezanja bolji za dugoročne infrastrukturne projekte?

Mjerač naprezanja vibrirajuće žice bolji je za dugoročne projekte. Karakterizira ga inherentna otpornost na pomicanje signala i lako podnosi teške uvjete okoline tijekom više godina.

3. Zašto se električni mjerači naprezanja bore s prijenosom signala na velike udaljenosti?

Električni mjerači naprezanja izlaze analogni naponski signal. Ovaj analogni signal slabi tijekom dugog kabela i lako hvata elektromagnetske smetnje (EMI) i šum signala.

4. Mogu li ugraditi električne mjerače naprezanja izravno u beton?

Iako je moguće, ne preporučuje se bez opsežne vanjske zaštite. VWSG-ovi su potpuno zabrtvljeni i prirodno robusni, što ih čini industrijskim standardom za izravnu ugradnju u beton.

5. Koja opcija nudi bolji povrat ulaganja (ROI)?

Za kratkoročne ili laboratorijske projekte, ESG nudi bolji ROI zbog nižih početnih troškova. Za velike ili višegodišnje infrastrukturne projekte, VWSG pruža znatno bolji ROI jer je njegov ukupni trošak vlasništva niži zbog minimalnih potreba za održavanjem i zamjenom.
